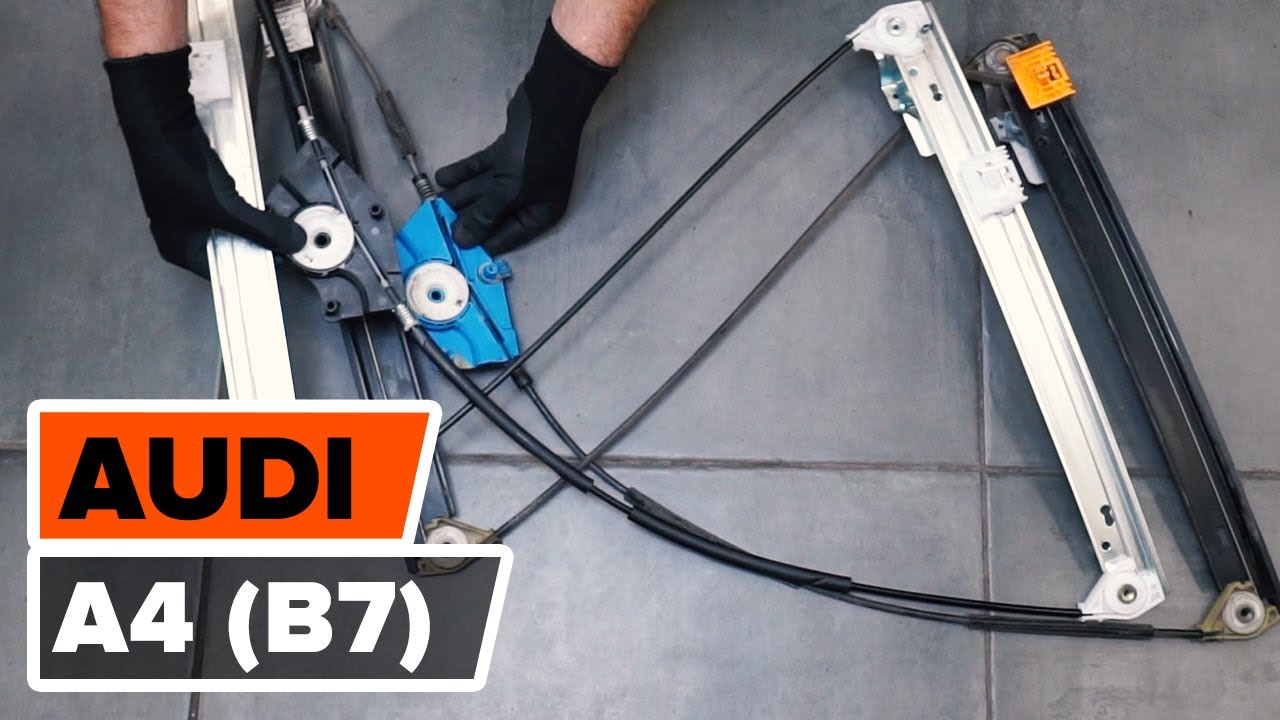

Ako vymeniť predné mechanizmus sťahovania okna na Audi A4 B7 – návod na výmenu

stiahnutí: 6

Zobrazenia: 192

Dôležité!

Tento proces výmeny môžete použiť pre model:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.2 FSI, AUDI A4 Sedan (8EC, B7) 3.2 FSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.6, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.5 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.7 TDI, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 3.0 quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.7 TDI … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť mechanizmus sťahovania okna na AUDI A4 (B7) [NÁVOD AUTODOC]

Ako vymeniť predné mechanizmus sťahovania okna na Audi A4 B7 – návod na výmenu

Alternatívne produkty

Mechanizmus zdvíhania okna

Výmena: mechanizmus sťahovania okna – Audi A4 B7. Nástroje, ktoré možno budete potrebovať:

                      Momentový kľúč

                      Nástavec č. 10

                      Hviezdicový nástavec Torx T20

                      Hviezdicový nástavec Torx T25

                      Hviezdicový nástavec Torx T27

                      Hviezdicový nástavec Torx T30

                      Hviezdicový nástavec Torx T45

                      Ráčňový kľúč

                      Krížový skrutkovač

                      Okrúhle kliešte

                      Nástroj na odstránenie spony

                      Nástroj na demontáž čalúnenia

                      Chránič blatníka

Kúpiť nástroje

Výmena: mechanizmus sťahovania okna – Audi A4 B7. AUTODOC odporúča:

Prosím pozor: všetky práce na aute - Audi A4 B7 sedan – sa musia vykonávať pri vypnutom motore.

Výmena: mechanizmus sťahovania okna – Audi A4 B7. Postupujte podľa nasledovného procesu:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.

Krok 3

Odskrutkujte upevňovacie prvky svoriek autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 4

Odstráňte svorky autobatérie.

Krok 5

Otvorte dvere auta.
Krok 6

Odstráňte ozdobný panel dverí. Použite plastový nástroj na demontáž čalúnenia.
Krok 7

Odskrutkujte horné upevňovacie prvky panela dverí. Použite krížový skrutkovač PH.
Krok 8

Odstráňte skrutku kľučky dverí. Použite krížový skrutkovač PH.
Krok 9

Odskrutkujte spodné upevňovacie prvky panela dverí. Použite krížový skrutkovač PH.
Krok 10

Odpojte panel dverí. Použite plastový nástroj na demontáž čalúnenia.

AUTODOC odporúča:
Výmena: mechanizmus sťahovania okna – Audi A4 B7. Pri odstraňovaní súčiastky nepoužívajte príliš veľkú silu, pretože by sa mohla poškodiť.
Krok 11

Odpojte lanko aktivačného prvku zámku dverí.
Krok 12

Odpojte konektor reproduktora.
Krok 13

Odpojte konektory elektrického okna od riadiacej jednotky. Použite plastový nástroj na demontáž čalúnenia.
Krok 14

Odstráňte panel dverí.
Krok 15

Odpojte konektor elektrického okna od panela dverí.
Krok 16

Odskrutkujte upevňovacie prvky elektromotora elektrického okna. Použite hviezdicový Torx T27. Použite ráčňový kľúč.
Krok 17

Odstráňte elektromotor elektrického okna.
Krok 18

Odpojte zvukovú izoláciu panela dverí.
Krok 19

Odpojte konektor reproduktora.
Krok 20

Odskrutkujte upevňovacie prvky reproduktorov. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 21

Odstráňte reproduktory.
Krok 22

Odskrutkujte spodné upevňovacie prvky mechanizmu regulátora okna. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 23

Stlačte spony a odpojte pohonný mechanizmus regulátora okna. Použite okrúhle kliešte.
Krok 24

Odpojte ozdobný panel bočného spätného zrkadla. Použite plastový nástroj na demontáž čalúnenia.
Krok 25

Odstráňte skrutky spätného zrkadla. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 26

Odstráňte spätné zrkadlo.
Krok 27

Odskrutkujte upevňovacie prvky rámu dverí auta. Použite hviezdicový Torx T45. Použite ráčňový kľúč.
Krok 28

Odstráňte uzáver upevňovacieho prvku rámu dverí. Použite plastový nástroj na demontáž čalúnenia.
Krok 29

Odskrutkujte upevňovacie prvky rámu dverí auta. Použite hviezdicový Torx T45. Použite ráčňový kľúč.
Krok 30

Odpojte tesnenie dverí. Použite plastový nástroj na demontáž čalúnenia.
Krok 31

Odstráňte sklo spolu s ozdobným rámom dverí.

Výmena: mechanizmus sťahovania okna – Audi A4 B7. Tip od AUTODOC:
Pri odstraňovaní súčiastky neaplikujte mnoho sily. Inak by ste mohli poškodiť súčiastku.
Krok 32

Odpojte vodiče spätného zrkadla. Použite nástroj na odstránenie spony.

Výmena: mechanizmus sťahovania okna – Audi A4 B7. Tip:
Pracujte opatrne! Nepoškoďte vodiče spätného zrkadla.
Krok 33

Odskrutkujte upevňovacie prvky skla okna. Použite hviezdicový Torx T20. Použite ráčňový kľúč.
Krok 34

Otočte pohonným mechanizmom regulátora okna. Takto uvoľníte sklo z pohonného prvku regulátora okna. Použite okrúhle kliešte.
Krok 35

Odskrutkujte upevňovacie prvky pohonného mechanizmu regulátora okna. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 36

Odstráňte mechanizmus regulátora okna.
Krok 37

Nainštalujte nový mechanizmus regulátora okna.
Krok 38

Zaskrutkujte upevňovacie prvky pohonného mechanizmu regulátora okna. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 39

Znova nainštalujte sklo do pohonu regulátora okna.

AUTODOC odporúča:
Výmena: mechanizmus sťahovania okna – Audi A4 B7. Ak chcete zabrániť poškodeniu súčiastky pri inštalácii, nepoužívajte príliš veľkú silu.
Krok 40

Zaskrutkujte upevňovacie prvky skla okna. Použite hviezdicový Torx T20. Použite ráčňový kľúč.
Krok 41

Otočte pohonným mechanizmom regulátora okna. Takto vrátite sklo do jeho štandardnej polohy. Použite okrúhle kliešte.
Krok 42

Utiahnite upevňovacie prvky skla okna. Použite hviezdicový Torx T20. Použite momentový kľúč. Utiahnite ju krútiacim momentom 11 Nm.
Krok 43

Nainštalujte sklo spolu s ozdobným rámom dverí.
Krok 44

Zapojte vodiče spätného zrkadla.

Krok 45

Nainštalujte bočné spätné zrkadlo.
Krok 46

Zaskrutkujte upevňovací prvok bočného spätného zrkadla. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 47

Zaskrutkujte upevňovacie prvky rámu dverí. Použite hviezdicový Torx T45. Použite ráčňový kľúč.
Krok 48

Utiahnite skrutky spätného zrkadla. Použite hviezdicový Torx T30. Použite momentový kľúč. Utiahnite ju krútiacim momentom 15 Nm.
Krok 49

Pripojte ozdobný panel bočného spätného zrkadla.
Krok 50

Zaskrutkujte upevňovacie prvky rámu dverí. Použite hviezdicový Torx T45. Použite ráčňový kľúč.
Krok 51

Utiahnite upevňovacie prvky rámu dverí. Použite hviezdicový Torx T45. Použite momentový kľúč. Utiahnite ju krútiacim momentom 35 Nm.
Krok 52

Zaskrutkujte spodné upevňovacie prvky mechanizmu regulátora okna. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 53

Pripojte pohonný mechanizmus regulátora okna.
Krok 54

Pripevnite tesnenie dverí.
Krok 55

Nainštalujte uzáver upevňovacieho prvku rámu dverí.
Krok 56

Znovu nainštalujte reproduktory.
Krok 57

Zaskrutkujte upevňovacie prvky reproduktorov. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 58

Pripojte konektor reproduktora.
Krok 59

Pripojte zvukovú izoláciu panela dverí.
Krok 60

Pripevnite konektory elektrického okna k riadiacej jednotke.
Krok 61

Nainštalujte elektromotor elektrického okna.
Krok 62

Zaskrutkujte upevňovacie prvky elektromotora elektrického okna. Použite hviezdicový Torx T27. Použite ráčňový kľúč.
Krok 63

Pripojte konektor elektrického okna k panelu dverí.
Krok 64

Pripojte konektor reproduktora.
Krok 65

Pripevnite lanko aktivačného prvku zámku dverí.
Krok 66

Znova inštalujte panel dverí. Uistite sa, že budete počuť kliknutie indikujúce, že súčiastka sa upevnila na svojom mieste.
Krok 67

Zaskrutkujte horné upevňovacie prvky k panelu dverí. Použite krížový skrutkovač PH.
Krok 68

Zaskrutkujte upevňovací prvok kľučky dverí. Použite krížový skrutkovač PH.
Krok 69

Zaskrutkujte spodné upevňovacie prvky k panelu dverí. Použite krížový skrutkovač PH.
Krok 70

Nainštalujte ozdobný panel dverí.
Krok 71

Pripojte svorky k autobatérii.

Výmena: mechanizmus sťahovania okna – Audi A4 B7. Odporúčajú odborníci z AUTODOC:
Pracujte opatrne! Nezameňte kladnú a zápornú svorku autobatérie.
Krok 72

Zaskrutkujte upevňovacie prvky svoriek autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 73

Zapnite zapaľovanie. Je potrebné sa uistiť, že komponenty pracujú správne.
Krok 74

Vypnite zapaľovanie.
Krok 75

Zatvorte dvere auta.

Krok 76

Odstráňte ochranný kryt blatníka.
Krok 77

Zatvorte kapotu.
