Ako vymeniť predné pružina podvozku na Citroen Xsara Picasso – návod na výmenu

stiahnutí: 0

Zobrazenia: 24

Dôležité!

Tento proces výmeny môžete použiť pre model:
CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 2.0 16V … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

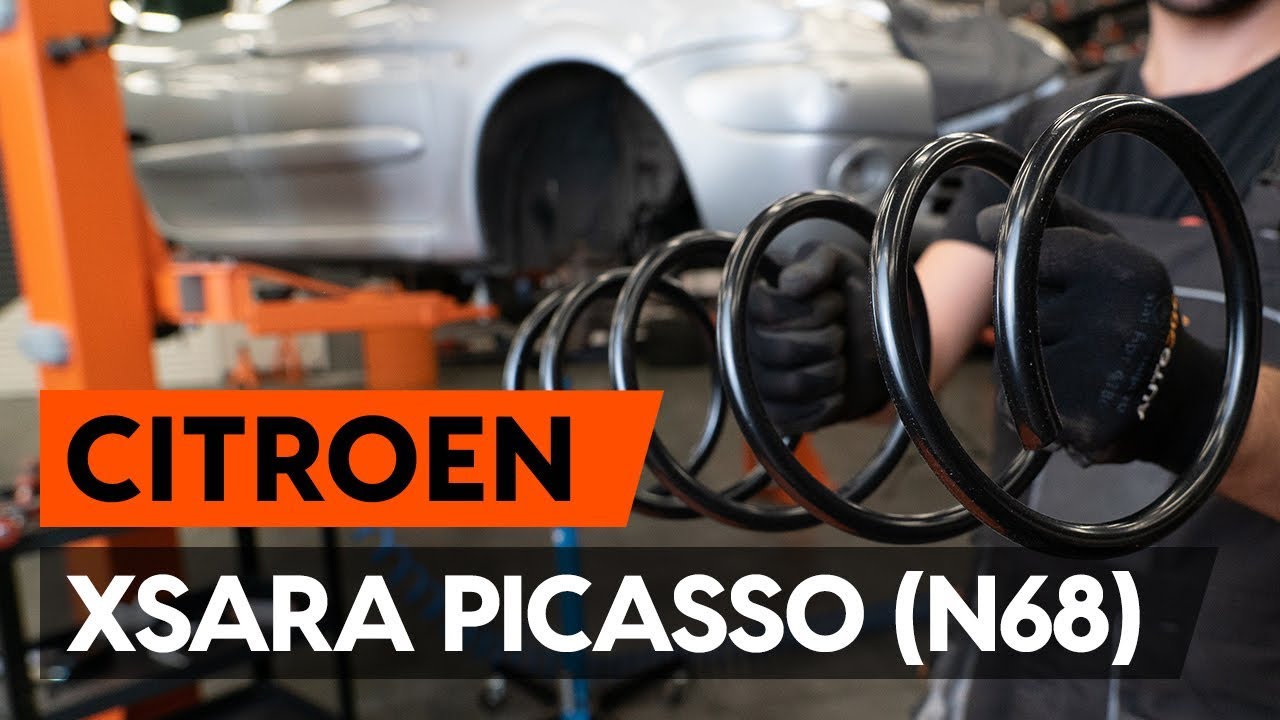

Ako vymeniť predného pružina zavesenia kolies na CITROEN XSARA PICASSO (N68) [NÁVOD AUTODOC]

Ako vymeniť predné pružina podvozku na Citroen Xsara Picasso – návod na výmenu

Alternatívne produkty

Prużina podvozku

Výmena: pružin podvozku – Citroen Xsara Picasso. Potrebné nástroje:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.17

                      Kombinačný kľúč č.22

                      Nástavec č. 14

                      Nástavec č. 16

                      Nástavec č. 17

                      Nástavec č. 22

                      Nástavec č. 32

                      HEX nástavec č. H7

                      Úderová rázová hlavica na matice kolies č.19

                      Ráčňový kľúč

                      Momentový kľúč

                      Nástroj na odstránenie spony

                      Kladivo

                      Vratidlo

                      Priebojník

                      Plochý sekáč

                      Páčidlo

                      Hydraulický pružinový kompresor

                      Hydraulický prevodový zdvihák

                      Chránič blatníka

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: pružin podvozku – Citroen Xsara Picasso. Profesionáli odporúčajú:

Obe vinuté pružiny predného odpruženia sa musia vymeniť súčasne.
Proces výmeny je rovnaký pre ľavú a pravú vinutú pružinu predného odpruženia.
Prosím pozor: všetky práce na aute - Citroen Xsara Picasso – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Odstráňte kryty matíc ramena stierača. Použite nástroj na odstránenie spony.
Krok 4

Odskrutkujte upevňovacie prvky ramien stieračov. Použite nástavec č.14.
Krok 5

Odstráňte ramená stieračov.
Krok 6

Odpojte držiaky vrchnej časti krytu mikrofiltra.
Krok 7

Zdvihnite a odstráňte mriežku na odvádzanie vody.
Krok 8

Vyčistite upevňovacie prvky vrchného ložiska tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 9

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.14. Použite ráčňový kľúč.
Krok 10

Kolesá auta zaistite pomocou klinov.
Krok 11

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 12

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 13

Odskrutkujte skrutky kolies.

Výmena: pružin podvozku – Citroen Xsara Picasso. Tip:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 14

Odstráňte koleso.
Krok 15

Odstráňte závlačku matice nápravy. Použite páčidlo.
Krok 16

Vyčistite upevňovací prvok hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 17

Uvoľnite upevňovací prvok hnacieho hriadeľa. Použite nástavec č.32. Použite vratidlo.
Krok 18

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 19

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.17.
Krok 20

Odstráňte stabilizačnú tyč.

Krok 21

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 22

Odskrutkujte spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite nástavec č.16. Použite vratidlo.
Krok 23

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 24

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite nástavec č.17. Použite kombinačný kľúč č.17. Použite vratidlo.
Krok 25

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.
Krok 26

Odpojte guľový čap od čapu riadenia. Použite páčidlo.
Krok 27

Vyberte hnací hriadeľ. Použite priebojník. Použite kladivo.
Krok 28

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 29

Vyčistite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite drôtenú kefu. Použite sprej WD-40.

Krok 30

Odstráňte upevňovaciu skrutku. Použite plochý sekáč na kov. Použite kladivo.
Krok 31

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite plochý sekáč na kov. Použite kladivo.
Krok 32

Znížte hydraulický prevodový zdvihák o 10-15 cm.

AUTODOC odporúča:
Výmena: pružin podvozku – Citroen Xsara Picasso. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 33

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 34

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite nástavec č.14.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Citroen Xsara Picasso
Krok 35

Odstráňte vzperu zavesenia kolies.
Krok 36

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: pružin podvozku – Citroen Xsara Picasso. Tip od odborníkov z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 37

Stlačte pružinu.
Krok 38

Odstráňte skrutku piestnice vzpery. Použite kombinačný kľúč č.22. Použite imbusový kľúč č. H7. Použite ráčňový kľúč.
Krok 39

Odstráňte vrchné uloženie vzpery.
Krok 40

Uvoľnite vinutú pružinu.
Krok 41

Odstráňte pružinu.
Krok 42

Odstráňte prachový návlek tlmiča a doraz tlmiča.

AUTODOC odporúča:
Výmena: pružin podvozku – Citroen Xsara Picasso. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 43

Nainštalujte návlek a tlmiaci doraz na tlmič.
Krok 44

Nainštalujte pružinu na tlmič.
Krok 45

Stlačte pružinu.

Krok 46

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 47

Upevnite maticu piestu vzpery tlmiča. Použite nástavec č.22. Použite imbusový kľúč č. H7. Použite momentový kľúč. Utiahnite ju krútiacim momentom 49 Nm.

Výmena: pružin podvozku – Citroen Xsara Picasso. AUTODOC odporúča:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 48

Uvoľnite pružinu.
Krok 49

Odstráňte zostavenú vzperu tlmiča.
Krok 50

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 51

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Neuťahujte ho.

AUTODOC odporúča:
Citroen Xsara Picasso – Pre vyhnutie sa zraneniu držte vzperu zavesenia kolies pri zaskrutkovávaní upevňovacích skrutiek.
Krok 52

Upevnite vzpery tlmiča k tiahlu riadenia.
Krok 53

Nainštalujte upevňovaciu skrutku. Použite kladivo.
Krok 54

Zaskrutkujte upevňovací prvok, ktorý spája tlmič k hlave ložiska čapu. Použite nástavec č.16.
Krok 55

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 56

Odstráňte podperu zo spodnej strany čapu nápravy.

Výmena: pružin podvozku – Citroen Xsara Picasso. Tip od AUTODOC:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 57

Nainštalujte hnací hriadeľ.
Krok 58

Vyčistite montážnu pozíciu guľového čapu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 59

Zapojte guľový čap k čapu riadenia.
Krok 60

Nainštalujte upevňovaciu skrutku. Použite kladivo.
Krok 61

Utiahnite upevnenie guľového čapu. Použite nástavec č.17. Použite kombinačný kľúč č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 44 Nm.
Krok 62

Nainštalujte priečne stabilizačné rameno.
Krok 63

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.
Krok 64

Utiahnite maticu hnacieho hriadeľa. Použite nástavec č.32. Použite momentový kľúč. Utiahnite ju krútiacim momentom 245 Nm.
Krok 65

Nainštalujte závlačku matice nápravy. Použite páčidlo.
Krok 66

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 45 Nm.
Krok 67

Natrite upevňovacie prvky tlmiča. Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 68

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 69

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: pružin podvozku – Citroen Xsara Picasso. Po aplikovaní spreja niekoľko minút počkajte.
Krok 70

Nainštalujte koleso.

Výmena: pružin podvozku – Citroen Xsara Picasso. Odporúčajú odborníci z AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 71

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 72

Dajte auto na zem.
Krok 73

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.14. Použite momentový kľúč. Utiahnite ju krútiacim momentom 25 Nm.
Krok 74

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 75

Pripojte držiaky vrchnej časti krytu mikrofiltra.
Krok 76

Nainštalujte ramená stieračov.
Krok 77

Utiahnite upevňovacie prvky ramien stieračov. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 19 Nm.

AUTODOC odporúča:
Nepomýľte si ramená stieračov na strane vodiča a spolujazdca.
Krok 78

Nainštalujte kryty na matice ramien stieračov.
Krok 79

Utiahnite skrutky kolies využitím krížového vzoru utiahnutia. Použite momentový kľúč. Utiahnite ju krútiacim momentom 100 Nm.
Krok 80

Odstráňte ochranný kryt blatníka.
Krok 81

Zatvorte kapotu.
Krok 82

Odstráňte zdviháky a kliny.
