Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ VITO Autobus (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 111 CDI 4x4 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 115 CDI 4x4 (639.701, 639.705), MERCEDES-BENZ VITO Autobus (W639) 119 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 122 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 109 CDI (639.701), MERCEDES-BENZ VITO Autobus (W639) 123 (639.701), MERCEDES-BENZ VITO Autobus (W639) 109 CDI (639.701, 639.703), MERCEDES-BENZ VITO Autobus (W639) 109 CDI 4x4 (639.701), MERCEDES-BENZ VITO Autobus (W639) 126 (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 111 CDI (639.701, 639.703, 639.705), MERCEDES-BENZ VITO Autobus (W639) 120 CDI (639.701, 639.703, 639.705) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

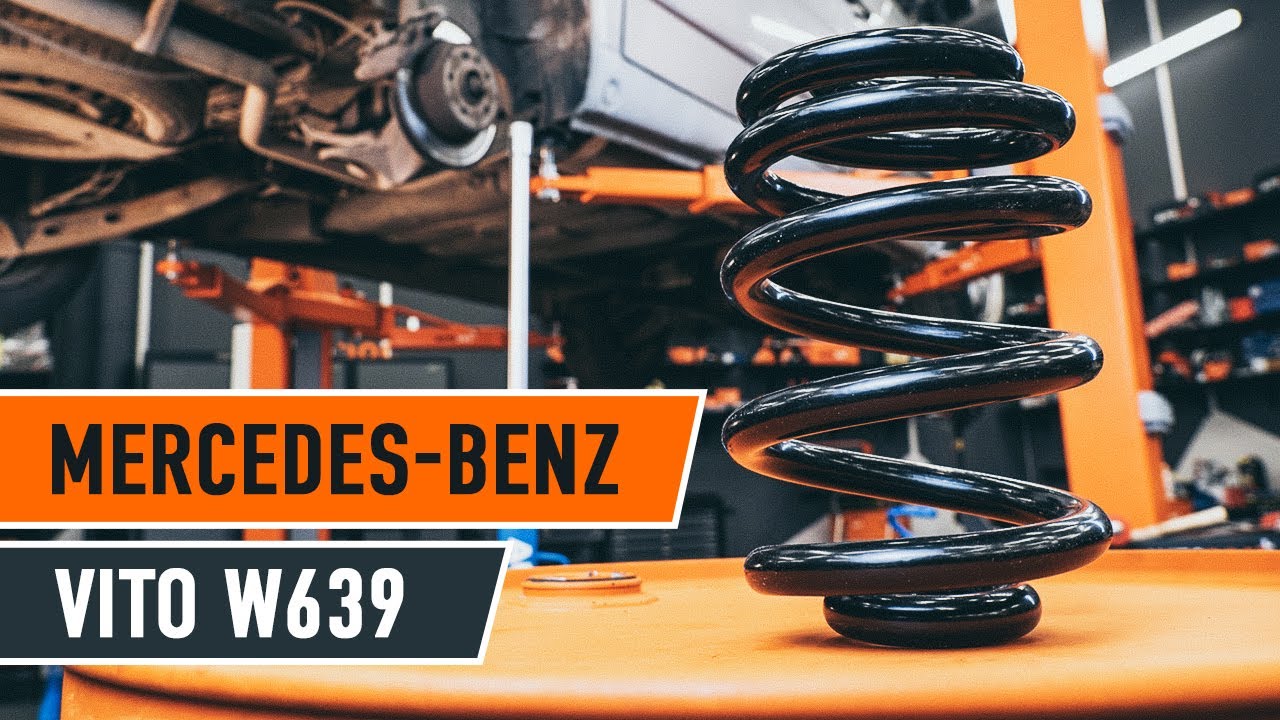

Ako vymeniť vinutú pružinu predného zavesenia kolies na MERCEDES VITO W639 [NÁVOD AUTODOC]

Ako vymeniť predné pružina podvozku na Mercedes Vito W639 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Pruženie pre VITO Autobus (W639) a iné modely MERCEDES-BENZ

Prużina podvozku

        Prużina podvozku pre Vito Bus (W639) Benzín (190 KS)

        Prużina podvozku pre Vito Bus (W639) nafta (109 KS)

        Prużina podvozku pre Vito Bus (W639) Benzín (218 KS)

        Prużina podvozku pre Vito Bus (W639) nafta (88 KS)

        Prużina podvozku pre Vito Bus (W639) Benzín (231 KS)

        Prużina podvozku pre Vito Bus (W639) nafta (95 KS)

        Prużina podvozku pre Vito Bus (W639) nafta (95 KS)

        Prużina podvozku pre Vito Bus (W639) Benzín (258 KS)

        Prużina podvozku pre Vito Bus (W639) nafta (109 KS)

Výmena: pružin podvozku – Mercedes Vito W639. Nástroje, ktoré budete potrebovať:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Momentový kľúč

                        Hviezdicový nástavec Torx T25

                        Kombinačný kľúč č.21

                        Nástavec č. 13

                        Nástavec č. 20

                        Nástavec č. 21

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Plochý Skrutkovač

                        Kliešte štiepacie čelné

                        Páčidlo

                        Hydraulický pružinový kompresor

                        Chránič blatníka

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: pružin podvozku – Mercedes Vito W639. Tip od odborníkov z AUTODOC:

Obe vinuté pružiny predného odpruženia sa musia vymeniť súčasne.
Proces výmeny je rovnaký pre ľavú a pravú vinutú pružinu predného odpruženia.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: pružin podvozku – Mercedes Vito W639. Vykonajte nasledujúce kroky:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Mercedes Vito W639
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.

Krok 7

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 8

Odstráňte stabilizačnú tyč.
Krok 9

Odpojte brzdovú hadičku zo vzpery tlmiča. Použite plochý skrutkovač.
Krok 10

Uvoľnite zväzok vodičov ABS snímača z držiaka na tlmiči. Odpojte upevnenie vodiča snímača opotrebenia brzdovej platničky od tlmiča.
Krok 11

Odpojte vodiče ABS snímača.

Krok 12

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 13

Odskrutkujte upevňovacie prvky spájajúce tlmič k hlave ložiska čapu kolesa. Použite kombinačný kľúč č.21 Použite nástavec č.21. Použite ráčňový kľúč.
Krok 14

Odstráňte upevňovacie skrutky.
Krok 15

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 16

Dajte auto na zem.
Krok 17

Otvorte kapotu.
Krok 18

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.

Krok 19

Odskrutkujte upevňovacie prvky plastového krytu pod stierače. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 20

Odstráňte držiaky plastovej mriežky. Použite plochý skrutkovač. Použite kliešte štiepacie čelné.
Krok 21

Odskrutkujte upevňovacie prvky ramien stieračov. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 22

Odstráňte ramená stieračov.
Krok 23

Odpojte hadičku trysky ostrekovačov čelného skla.
Krok 24

Zdvihnite a odstráňte mriežku na odvádzanie vody. Použite plochý skrutkovač.
Krok 25

Vyberte svorku kabínového filtra. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 26

Odstráňte upevnenie spodného plastového krytu pod stierače.
Krok 27

Odpojte hadičku trysky ostrekovačov čelného skla.
Krok 28

Odskrutkujte upevňovacie prvky panela tiahla ramien stieračov čelného skla. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 29

Odstráňte panel v zostave s tiahlom ramien stieračov.
Krok 30

Odpojte konektor elektromotora stieračov. Použite plochý skrutkovač.
Krok 31

Odstráňte záslepku uloženia tyče tlmiča zavesenia kolies. Použite plochý skrutkovač.
Krok 32

Vyčistite horné upevnenie uloženia tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 33

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite nástavec č.21. Použite ráčňový kľúč.

Výmena: pružin podvozku – Mercedes Vito W639. AUTODOC odporúča:
Aby ste sa vyhli zraneniam, držte vzperu tlmiča pri odskrutkovávaní upevňovacích skrutiek.
Krok 34

Odstráňte vzperu zavesenia kolies.
Krok 35

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: pružin podvozku – Mercedes Vito W639. Tip:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 36

Stlačte pružinu.
Krok 37

Natrite tyč vzpery tlmiča. Použite sprej WD-40.
Krok 38

Odstráňte skrutku piestnice vzpery. Použite nástavec č.20. Použite ráčňový kľúč.
Krok 39

Odstráňte uloženie tlmiča, protiprachovú manžetu a doraz. Použite plochý skrutkovač.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes Vito W639. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 40

Uvoľnite vinutú pružinu.

Krok 41

Odstráňte pružinu.
Krok 42

Nainštalujte pružinu na tlmič.
Krok 43

Stlačte pružinu.

Krok 44

Nainštalujte ložisko, puzdro a doraz na tlmič.
Krok 45

Upevnite maticu piestu vzpery tlmiča. Použite nástavec č.20. Použite momentový kľúč. Utiahnite ju krútiacim momentom 56 Nm.

Výmena: pružin podvozku – Mercedes Vito W639. Profesionáli odporúčajú:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 46

Uvoľnite pružinu.

Krok 47

Odstráňte zostavenú vzperu tlmiča.

Krok 48

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 49

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča.

AUTODOC odporúča:
Mercedes Vito W639 – Pre vyhnutie sa zraneniu držte tlmič pri zaskrutkovávaní upevňovacích skrutiek.
Krok 50

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 56 Nm.
Krok 51

Nainštalujte kryt ložiska vzpery tlmiča.
Krok 52

Zapojte konektor elektromotora stieračov.
Krok 53

Nainštalujte panel v zostave s tiahlom ramien stieračov.

Krok 54

Zaskrutkujte upevňovacie prvky panela tiahla ramien stieračov čelného skla. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 27 Nm.
Krok 55

Pripojte hadičku trysky ostrekovačov čelného skla.
Krok 56

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 57

Nainštalujte svorku kabínového filtra. Použite hviezdicový Torx T25. Použite momentový kľúč. Utiahnite ju krútiacim momentom 11 Nm.
Krok 58

Utiahnite upevňovacie prvky plastového krytu pod stierače. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 59

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 60

Nainštalujte upevňovacie prvky plastového krytu pod stierače.
Krok 61

Nainštalujte ramená stieračov.
Krok 62

Utiahnite upevňovacie prvky ramien stieračov. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 24 Nm.

Výmena: pružin podvozku – Mercedes Vito W639. Odporúčajú odborníci z AUTODOC:
Nepomýľte si ramená stieračov na strane vodiča a spolujazdca.
Krok 63

Pripojte hadičku trysky ostrekovačov čelného skla.
Krok 64

Odstráňte ochranný kryt blatníka.

Krok 65

Zatvorte kapotu.
Krok 66

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.

Krok 67

Natrite montážny prvok vzpery tlmiča na hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.

Krok 68

Upevnite vzpery tlmiča k tiahlu riadenia.
Krok 69

Nainštalujte upevňovacie skrutky.
Krok 70

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu. Použite kombinačný kľúč č.21 Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.+75°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 71

Upevnite brzdovú hadičku na vzperu. Použite plochý skrutkovač.
Krok 72

Zaistite stabilizačnú tyč na vzpere zavesenia kolies. Použite páčidlo.
Krok 73

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 85 Nm.
Krok 74

Pripojte upevňovací prvok ABS snímača a jeho kábla k vzpere tlmiča. Zapojte upevnenie vodiča snímača opotrebenia brzdovej platničky do tlmiča.
Krok 75

Zapojte vodiče ABS snímača.

Krok 76

Natrite upevňovacie prvky tlmiča. Namažte všetky spojenia vzpery stabilizátora. Použite medené mazivo.
Krok 77

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 78

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: pružin podvozku – Mercedes Vito W639. AUTODOC odporúča:
Po aplikácii spreja počkajte niekoľko minút.
Krok 79

Nainštalujte koleso.

Výmena: pružin podvozku – Mercedes Vito W639. Tip od odborníkov z AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 80

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 81

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 130 Nm.
Krok 82

Odstráňte zdviháky a kliny.
