Ako vymeniť predné pružina podvozku na Mercedes W211 – návod na výmenu

stiahnutí: 0

Zobrazenia: 43

Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ Trieda E Saloon (W211) E 320 (211.065), MERCEDES-BENZ Trieda E Saloon (W211) E 270 CDI (211.016) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

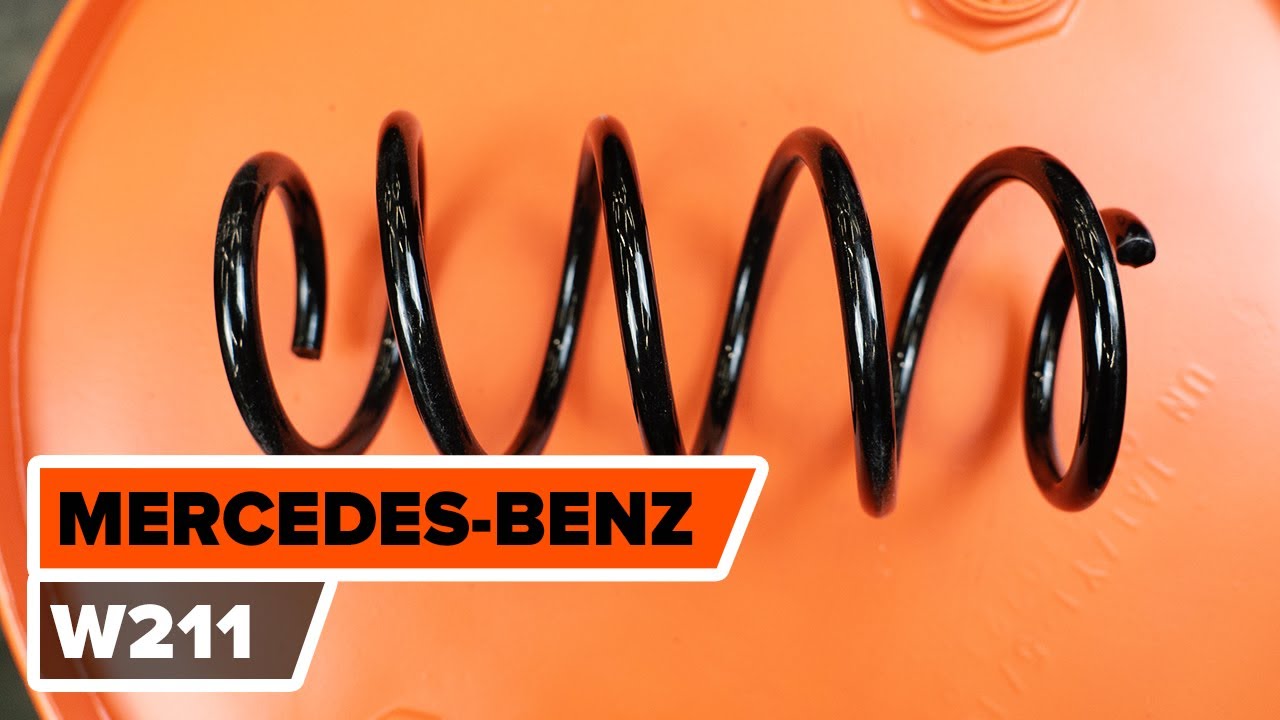

Ako vymeniť predné pružina zavesenia kolies na MERCEDES-BENZ (W211) Trieda E [NÁVOD AUTODOC]

Ako vymeniť predné pružina podvozku na Mercedes W211 – návod na výmenu

Alternatívne produkty

Prużina podvozku

Výmena: pružin podvozku – Mercedes W211. Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Momentový kľúč

                      Kombinačný kľúč č.21

                      HEX nástavec č. H6

                      HEX nástavec č. H12

                      Nástavec č. 10

                      Nástavec č. 13

                      Nástavec č. 17

                      Nástavec č. 18

                      Nástavec č. E18

                      Nástavec č. 21

                      Rozperný nástavec na demontáž tlmičov č. DD6

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Páčidlo

                      Kladivo

                      Priebojník

                      Hydraulický pružinový kompresor

                      Hydraulický prevodový zdvihák

                      Chránič blatníka

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: pružin podvozku – Mercedes W211. Tip:

Obe vinuté pružiny predného odpruženia sa musia vymeniť súčasne.
Proces výmeny je rovnaký pre ľavú a pravú vinutú pružinu predného odpruženia.
Prosím pozor: všetky práce na aute - Mercedes W211 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 4

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 5

Kolesá auta zaistite pomocou klinov.

Krok 6

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 7

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 8

Odskrutkujte skrutky kolies.

Výmena: pružin podvozku – Mercedes W211. Tip od odborníkov z AUTODOC:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 9

Odstráňte koleso.
Krok 10

Odstráňte upevnenia spodného krytu olejovej vane. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 11

Odstráňte kryt olejovej vane.
Krok 12

Vyčistite všetky spojenia ramena. Vyčistite upevňovacie prvky vzpery tlmiča. Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes W211. Po aplikovaní spreja niekoľko minút počkajte.
Krok 13

Odskrutkujte upevnenie spájajúce tlmič k ovládaciemu ramenu odpruženia kolies. Použite kombinačný kľúč č.21 Použite nástavec č.21. Použite ráčňový kľúč.
Krok 14

Odstráňte upevňovaciu skrutku.
Krok 15

Odskrutkujte upevnenie ramena od podporného rámu. Použite kombinačný kľúč č.21 Použite nástavec č.E18. Použite ráčňový kľúč.
Krok 16

Odpojte ovládacie rameno. Použite páčidlo.
Krok 17

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.
Krok 18

Odpojte spodnú časť tlmiča pruženia. Použite páčidlo.
Krok 19

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite kombinačný kľúč č.21 Použite imbusový kľúč č. H12. Použite ráčňový kľúč.
Krok 20

Odstráňte stabilizačnú tyč.
Krok 21

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Mercedes W211
Krok 22

Odstráňte vzperu zavesenia kolies.
Krok 23

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: pružin podvozku – Mercedes W211. Tip od odborníkov z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 24

Stlačte pružinu.
Krok 25

Odstráňte ochranný uzáver uloženia tlmiča.

Krok 26

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 27

Odstráňte skrutku piestnice vzpery. Použite nástavec č.17. Použite imbusový kľúč č. H6. Použite ráčňový kľúč.
Krok 28

Odstráňte vrchné uloženie vzpery.
Krok 29

Uvoľnite vinutú pružinu.
Krok 30

Odstráňte pružinu.
Krok 31

Odstráňte prachový návlek tlmiča a doraz tlmiča.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes W211. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 32

Nainštalujte pružinu na tlmič.
Krok 33

Nainštalujte návlek a tlmiaci doraz na tlmič.
Krok 34

Stlačte pružinu.
Krok 35

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 36

Upevnite maticu piestu vzpery tlmiča. Použite rozperný nástavec na demontáž tlmičov č. DD6. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 23 Nm.

Výmena: pružin podvozku – Mercedes W211. Tip:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 37

Natrite tyč vzpery tlmiča. Použite medené mazivo.
Krok 38

Nainštalujte ochrannú hlavicu uloženia tlmiča.

Krok 39

Uvoľnite pružinu.
Krok 40

Odstráňte zostavenú vzperu tlmiča.

Krok 41

Vyčistite montážne pozície vzpery tlmiča.
Krok 42

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.

Krok 43

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 44

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Mercedes W211
Krok 45

Nainštalujte priečne stabilizačné rameno.
Krok 46

Utiahnite upevňovací prvok vzpery stabilizátora. Použite kombinačný kľúč č.21 Použite imbusový kľúč č. H12. Použite ráčňový kľúč.
Krok 47

Pripojte spodnú časť tlmiča pruženia.

Krok 48

Nainštalujte upevňovaciu skrutku.
Krok 49

Pripojte ovládacie rameno.

Krok 50

Podoprite rameno. Použite páčidlo. Použite zdvihák s hydraulickými prevodmi.
Krok 51

Nainštalujte upevňovaciu skrutku.
Krok 52

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes W211. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 53

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 54

Zaskrutkujte upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite kombinačný kľúč č.21. Použite nástavec č.E18. Použite ráčňový kľúč.
Krok 55

Utiahnite upevnenie ramena k podpornému rámu Použite kombinačný kľúč č.21. Použite nástavec č.E18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.+120°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 56

Utiahnite upevňovací prvok spájajúci tlmič k ovládaciemu ramenu odpruženia kolies. Použite kombinačný kľúč č.21 Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 165 Nm.
Krok 57

Utiahnite upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 62 Nm.
Krok 58

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes W211. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 59

Natrite upevňovacie prvky tlmiča.
Krok 60

Namažte všetky spojenia vzpery stabilizátora.

Krok 61

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.

Krok 62

Znovu namontujte spodný kryt olejovej vane.
Krok 63

Utiahnite upevnenia spodného krytu olejovej vane. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 64

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 65

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: pružin podvozku – Mercedes W211. Po aplikovaní spreja niekoľko minút počkajte.
Krok 66

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Mercedes W211
Krok 67

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 68

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 130 Nm.
Krok 69

Odstráňte zdviháky a kliny.
Krok 70

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 30 Nm.
Krok 71

Natrite upevnenia ložiska vzpery tlmiča. Použite medené mazivo.
Krok 72

Odstráňte ochranný kryt blatníka.
Krok 73

Zatvorte kapotu.
