Dôležité!

Tento proces výmeny môžete použiť pre model:
VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 1.6 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI, VW TOURAN (1T3) 2.0 TDI … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť pružina predného podvozku na VW TOURAN 1 (1T3) [NÁVOD AUTODOC]

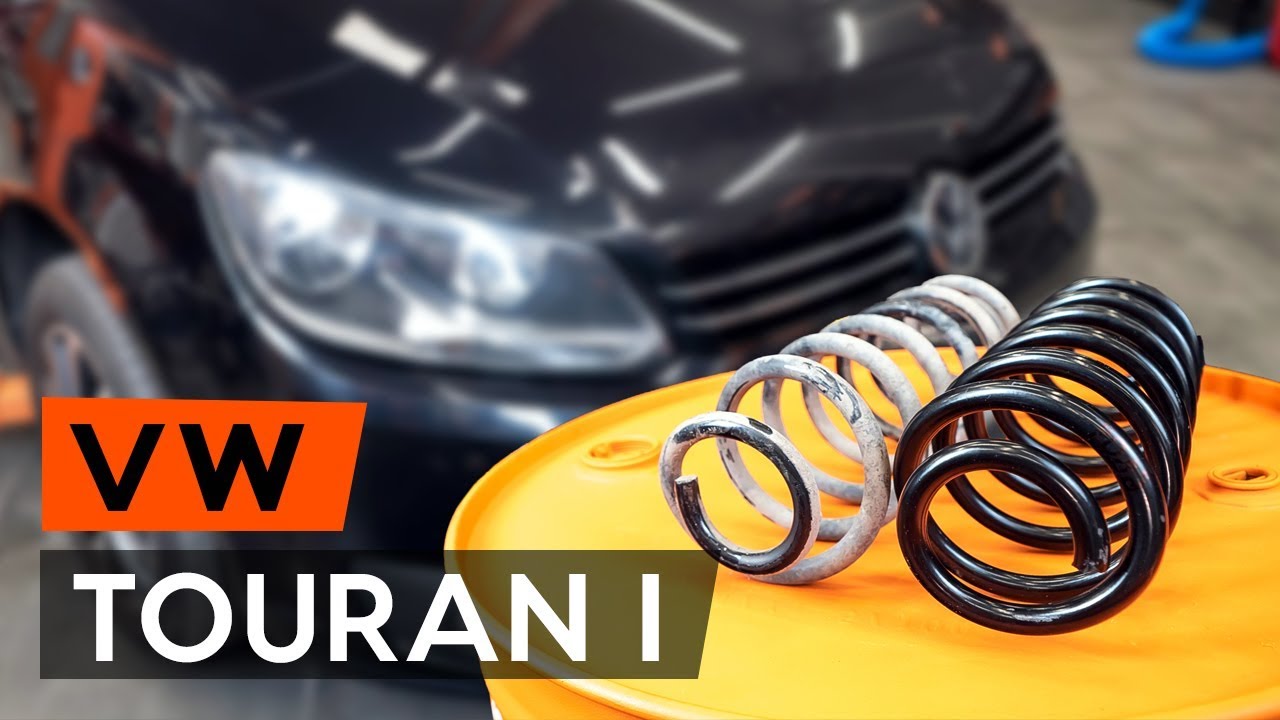

Ako vymeniť predné pružina podvozku na VW Touran 1T3 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Pruženie pre TOURAN (1T3) a iné modely VW

Prużina podvozku

        Prużina podvozku pre Touran I (1T3) nafta (110 KS)

        Prużina podvozku pre Touran I (1T3) nafta (90 KS)

        Prużina podvozku pre Touran I (1T3) nafta (177 KS)

        Prużina podvozku pre Touran I (1T3) nafta (170 KS)

        Prużina podvozku pre Touran I (1T3) nafta (140 KS)

Výmena: pružin podvozku – VW Touran 1T3. Potrebné nástroje:

                        Drôtená kefa

                        Sprej WD-40

                        12-hranový nástrčný kľúč 15/16”

                        Kombinačný kľúč č.18

                        Kombinačný kľúč č.21

                        XZN nástavec č. 6

                        XZN nástavec č. 14

                        Nástavec č. 13

                        Nástavec č. 14

                        Nástavec č. 16

                        Nástavec č. 18

                        Nástavec č. 21

                        HEX nástavec č. H6

                        Momentový kľúč

                        Ráčňový kľúč

                        Vratidlo

                        Medené mazivo

                        Hydraulický pružinový kompresor

                        Úderová rázová hlavica na matice kolies č.17

                        Plochý sekáč

                        Kladivo

                        Hydraulický prevodový zdvihák

                        Gumové kladivo

                        Páčidlo

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: pružin podvozku – VW Touran 1T3. Profesionáli odporúčajú:

Obe vinuté pružiny predného odpruženia sa musia vymeniť súčasne.
Proces výmeny je rovnaký pre ľavú a pravú vinutú pružinu predného odpruženia.
Prosím pozor: všetky práce na aute - VW Touran 1T3 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Otvorte kapotu.
Krok 3

Odstráňte kryty matíc ramena stierača.
Krok 4

Odskrutkujte upevňovacie prvky ramien stieračov. Použite nástavec č.14.
Krok 5

Odstráňte ramená stieračov.
Krok 6

Odstráňte tesnenie mriežky na odvádzanie vody.
Krok 7

Zdvihnite a odstráňte mriežku na odvádzanie vody.
Krok 8

Vyčistite upevňovacie prvky vrchného ložiska tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 9

Odskrutkujte vrchné upevnenie vzpery tlmiča. Použite nástavec č.13.

AUTODOC odporúča:
VW Touran 1T3 – Pre vyhnutie sa zraneniu držte vzperu zavesenia kolies pri odskrutkovávaní upevňovacích skrutiek.
Krok 10

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 11

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. VW Touran 1T3
Krok 12

Odstráňte koleso.
Krok 13

Odstráňte puklicu.
Krok 14

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. VW Touran 1T3
Krok 15

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 16

Uvoľnite skrutku náboja kolesa. Použite 15/16" 12-hranový nástrčný kľúč.

Výmena: pružin podvozku – VW Touran 1T3. Odporúčajú odborníci z AUTODOC:
Neodskrutkujte upevňovací prvok o viac ako 90 stupňov.
Krok 17

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 18

Odskrutkujte skrutky kolies.
Krok 19

Odstráňte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. VW Touran 1T3
Krok 20

Odpojte vodiče a brzdovú hadičku od svorky na vzpere tlmiča.
Krok 21

Vyčistite upevňovacie prvky spájajúce vzpery stabilizátora a vzperu tlmiča, a upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 22

Odskrutkujte maticu a odstráňte tyčku stabilizátora zo vzpery tlmiča. Použite kombinačný kľúč č.18. Použite XZN č. 6.
Krok 23

Odstráňte snímač pákového kontrolného systému z ovládacieho ramena odpruženia.

Pozor!
Niektoré autá nie sú vybavené snímačmi pákového kontrolného systému.
Krok 24

Odskrutkujte maticu a odstráňte skrutku spodného uloženia tlmiča. Použite kombinačný kľúč č.18. Použite XZN č. 14.
Krok 25

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 26

Odpojte kĺb riadenia od vzpery tlmiča. Použite plochý sekáč na kov. Použite kladivo.
Krok 27

Odskrutkujte upevňovací prvok spojujúci hnací hriadeľ a náboj kolesa. Použite 15/16" 12-hranový nástrčný kľúč. Použite vratidlo.
Krok 28

Odskrutkujte upevňovací prvok spojujúci guľový čap a ovládacie rameno odpruženia. Použite nástavec č.16.
Krok 29

Odpojte guľový čap od ramena. Použite páčidlo.
Krok 30

Odstráňte hnací hriadeľ z náboja kolesa.
Krok 31

Odstráňte vzperu zavesenia kolies.
Krok 32

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: pružin podvozku – VW Touran 1T3. AUTODOC odporúča:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 33

Stlačte pružinu.
Krok 34

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite kombinačný kľúč č.18. Použite imbusový kľúč č. H6.
Krok 35

Odstráňte vrchné uloženie vzpery.
Krok 36

Uvoľnite vinutú pružinu.
Krok 37

Odstráňte pružinu.
Krok 38

Vyčistite montážne miesta vinutej pružiny. Vyčistite tyčku tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 39

Nainštalujte pružinu na tlmič.
Krok 40

Stlačte pružinu.
Krok 41

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 42

Upevnite maticu piestu vzpery tlmiča. Použite nástavec č.21. Použite imbusový kľúč č. H6 Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.

Výmena: pružin podvozku – VW Touran 1T3. Tip od odborníkov z AUTODOC:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 43

Uvoľnite pružinu.
Krok 44

Odstráňte zostavenú vzperu tlmiča.
Krok 45

Nainštalujte vzperu tlmiča do oblúka kolesa. Upevnite vrchné uloženie vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 46

Upevnite vzpery tlmiča k tiahlu riadenia. Ak je to potrebné, použite gumové kladivo.
Krok 47

Nainštalujte hnací hriadeľ do náboja kolesa.
Krok 48

Pripojte guľový čap k ovládaciemu ramenu.
Krok 49

Zaskrutkujte upevňovacie prvky konzoly guľového čapu (3 kusy). Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 50

Nainštalujte a utiahnite novú skrutku hlavy ložiska čapu. Dôležité! Nezabudnite použiť nové upevňovacie prvky. Použite kombinačný kľúč č.18. Použite XZN č. 14. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°

Pozor!
Krútiaci moment utiahnutia je indikovaný pre hlavu ložiska čapu.
Krok 51

Zaistite stabilizačnú tyč na vzpere zavesenia kolies. Použite kombinačný kľúč č.18. Použite XZN č. 6. Použite momentový kľúč. Utiahnite ju krútiacim momentom 65 Nm.
Krok 52

Upevnite brzdovú hadičku na vzperu. Pripojte upevňovací prvok ABS snímača a jeho kábla k vzpere tlmiča.
Krok 53

Nainštalujte a utiahnite skrutku hnacieho hriadeľa. Použite 15/16" 12-hranový nástrčný kľúč.
Krok 54

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu. Natrite kontaktný povrch. Použite medené mazivo.
Krok 55

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. VW Touran 1T3
Krok 56

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 57

Utiahnite skrutku spájajúcu hnací hriadeľ a náboj kolesa. Dôležité! Nezabudnite použiť nové upevňovacie prvky. Použite 15/16" 12-hranový nástrčný kľúč. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°
Krok 58

Nainštalujte puklicu.
Krok 59

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 60

Upevnite vrchné uloženie vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 15 Nm.
Krok 61

Vyčistite montážne miesto mriežky na odvádzanie vody.

Krok 62

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 63

Vyčistite pivotné prvky ramien stieračov. Použite drôtenú kefu. Namažte pivotné prvky ramien stieračov. Použite medené mazivo.
Krok 64

Nainštalujte ramená stieračov.
Krok 65

Utiahnite upevňovacie prvky ramien stieračov. Použite nástavec č.14. Použite momentový kľúč. Utiahnite ju krútiacim momentom 10 Nm.

Výmena: pružin podvozku – VW Touran 1T3. Profesionáli odporúčajú:
Nepomýľte si ramená stieračov na strane vodiča a spolujazdca.
Krok 66

Nainštalujte tesnenie mriežky na odvádzanie vody.
Krok 67

Odstráňte zdviháky a kliny.
Krok 68

Zatvorte kapotu.
