Dôležité!

Tento proces výmeny môžete použiť pre model:
AUDI A4 Sedan (8E2, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Cabrio (8H7, B6, 8HE, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T

Postup sa môže mierne meniť podľa dizajnu auta.

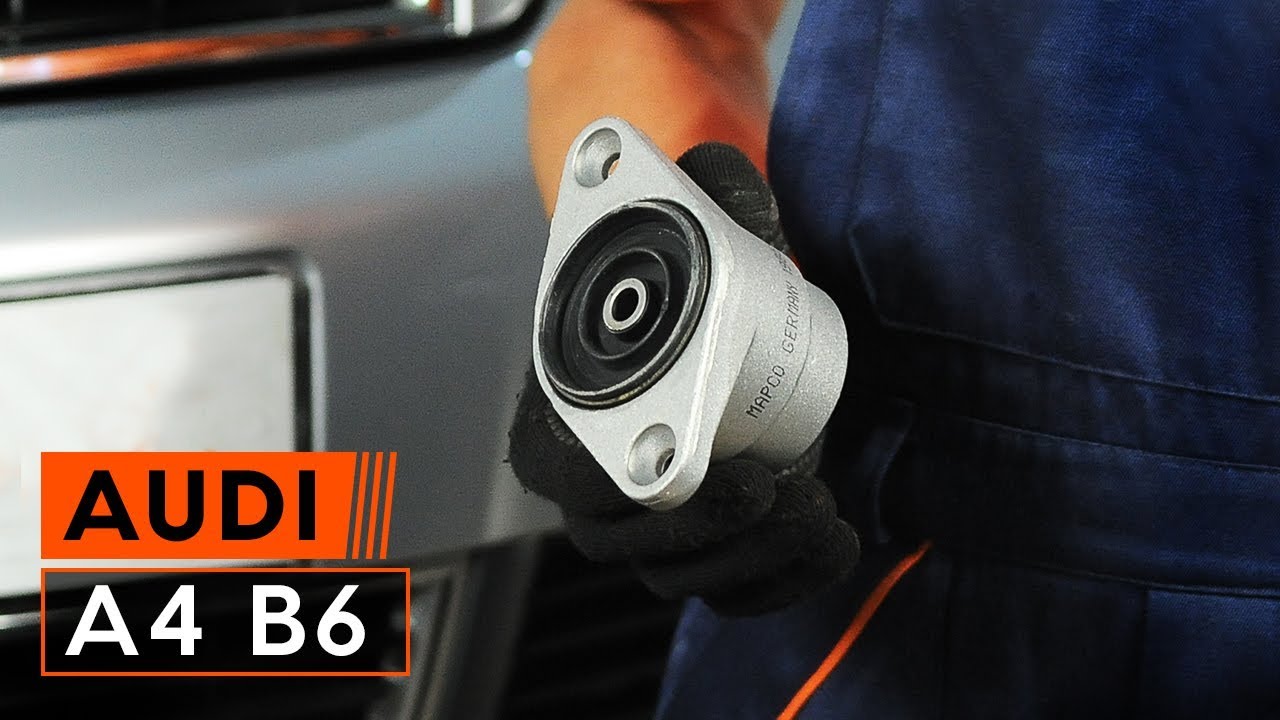

Ako vymeniť zadné upevnenie tlmiča na AUDI A4 B6 [NÁVOD]

Výmena: horného uloženia tlmiča – Audi A4 B6. Nástroje, ktoré možno budete potrebovať:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.17

                        Kombinačný kľúč č.21

                        Nástavec č. 21

                        Hviezdicový nástavec Torx T25

                        HEX nástavec č. H6

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Momentový kľúč

                        Nastaviteľný kľúč

                        Hydraulický prevodový zdvihák

                        Klin pod koleso auta

Všetky diely, ktoré potrebujete vymeniť – Horné Uloženie Tlmiča pre A4 Sedan (8E2, B6) a iné modely AUDI


    AUDI A4 Sedan (8E2, B6) 1.8 T

    AUDI A4 Avant (8E5, B6) 1.8 T

    AUDI A4 Cabrio (8H7, B6, 8HE, B7) 1.8 T

    AUDI A4 Sedan (8EC, B7) 1.8 T

    AUDI A4 Avant (8ED, B7) 1.8 T


    AUDI A4 Sedan (8E2, B6) 1.8 T

    AUDI A4 Avant (8E5, B6) 1.8 T

    AUDI A4 Cabrio (8H7, B6, 8HE, B7) 1.8 T

    AUDI A4 Sedan (8EC, B7) 1.8 T

    AUDI A4 Avant (8ED, B7) 1.8 T

Výmena: horného uloženia tlmiča – Audi A4 B6. Odporúčajú odborníci z AUTODOC:

Proces výmeny je totožný pre ložisko pravého a ľavého tlmiča zadného zavesenia kolies.
Obe ložiská vzpier tlmičov by sa mali vymeniť súčasne.
Uistite sa, že vymeníte všetky samozávitové skrutky počas inštalácie.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: horného uloženia tlmiča – Audi A4 B6. Vykonajte nasledujúce kroky:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa.Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.

Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:

Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Audi A4 B6
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevňovacie prvky tlmiča.Použite drôtenú kefu.Použite sprej WD-40.

Krok 7

Odskrutkujte spodné upevnenie tlmiča.Použite kombinačný kľúč č.21.Použite nástavec č.21.Použite ráčňový kľúč.
Krok 8

Podoprite rameno.Použite zdvihák s hydraulickými prevodmi.
Krok 9

Odstráňte upevňovaciu skrutku.

Krok 10

Odskrutkujte a odstráňte upevňovacie prvky krytu oblúku kolesa.Použite hviezdicový Torx T25.Použite ráčňový kľúč.
Krok 11

Odstráňte kryt oblúku kolesa.
Krok 12

Odskrutkujte vrchné upevnenie tlmiča.Použite imbusový kľúč č. H6.Použite ráčňový kľúč.

AUTODOC odporúča:

Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte tlmič. Audi A4 B6
Krok 13

Odstráňte tlmič.
Krok 14

Vyčistite upevňovací prvok tyčky tlmiča.Použite drôtenú kefu.Použite sprej WD-40.

Krok 15

Odstráňte upevnenie tyče piestu tlmiča.Použite kombinačný kľúč č.17.Použite nastaviteľný kľúč.
Krok 16

Odstráňte vrchné uloženie.
Krok 17

Odstráňte prachový návlek tlmiča a doraz tlmiča.

Krok 18

Nainštalujte nové ložisko vzpery, manžetu a doraz na tlmič.
Krok 19

Zaskrutkujte vrchné uloženie piestu vzpery tlmiča.Použite kombinačný kľúč č.17.Použite nastaviteľný kľúč.Použite momentový kľúč.Utiahnite ju krútiacim momentom 50 Nm.
Krok 20

Vyčistite montážne miesta tlmiča.Použite drôtenú kefu.Použite sprej WD-40.
Krok 21

Umiestnite tlmič do oblúka kolesa a zaistite ho.

AUTODOC odporúča:

Audi A4 B6 – Pre vyhnutie sa zraneniu držte tlmič pri zaskrutkovávaní upevňovacích skrutiek.
Krok 22

Utiahnite vrchné upevnenie tlmiča.Použite imbusový kľúč č. H6.Použite momentový kľúč.Utiahnite ju krútiacim momentom 40 Nm.
Krok 23

Nainštalujte upevňovaciu skrutku.
Krok 24

Zaskrutkujte spodné upevnenie tlmiča.Použite kombinačný kľúč č.21.Použite nástavec č.21.Použite ráčňový kľúč.
Krok 25

Utiahnite spodné upevnenie tlmiča.Použite nástavec č.21.Použite momentový kľúč.Utiahnite ju krútiacim momentom 80 Nm.

Krok 26

Odstráňte podperu spod ramena.

AUTODOC odporúča:

Výmena: horného uloženia tlmiča – Audi A4 B6. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 27

Nainštalujte kryt oblúku kolesa do svojej montážnej pozície.
Krok 28

Nainštalujte a utiahnite upevňovacie prvky krytu oblúku kolesa.Použite hviezdicový Torx T25.Použite ráčňový kľúč.
Krok 29

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa.Použite medené mazivo.
Krok 30

Vyčistite povrch brzdového kotúča.Použite čistič bŕzd.

AUTODOC odporúča:

Výmena: horného uloženia tlmiča – Audi A4 B6. Po aplikovaní spreja niekoľko minút počkajte.
Krok 31

Nainštalujte koleso.

AUTODOC odporúča:

Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Audi A4 B6
Krok 32

Zaskrutkujte skrutky kolies.Použite rázový nástavec na koleso č. 17.
Krok 33

Dajte auto dolu a skrutkujte skrutky v krížovom poradí.Použite rázový nástavec na koleso č. 17.Použite momentový kľúč.Utiahnite ju krútiacim momentom 120 Nm.

Krok 34

Odstráňte zdviháky a kliny.
