Dôležité!

Tento proces výmeny môžete použiť pre model:
AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 2.6, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.5 TDI, AUDI A4 Avant (8D5, B5) 1.8 T, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 1.9 Hybrid, AUDI A4 Avant (8D5, B5) 2.4 … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

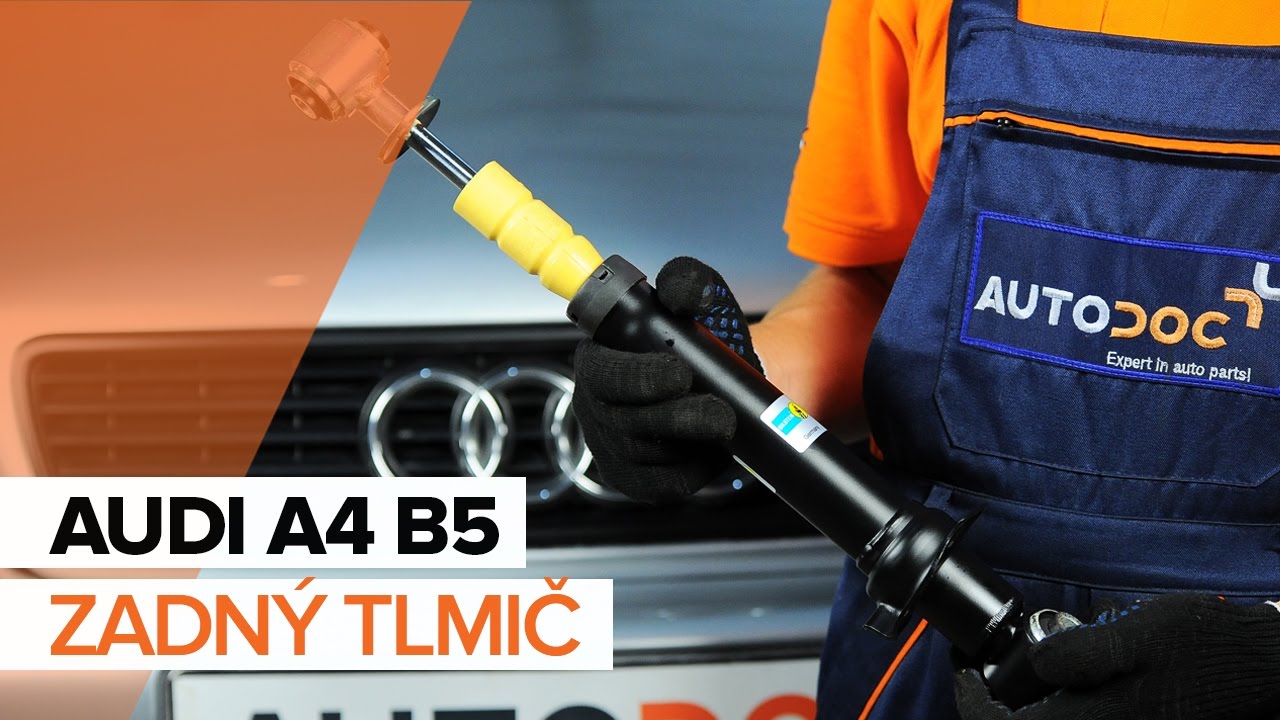

Ako vymeniť zadný tlmič na AUDI A4 B5 [NÁVOD]

Ako vymeniť zadné jednotka prużenia, tlmič prużenia na Audi A4 B5 Avant – návod na výmenu

Alternatívne produkty

Tlmič pérovania

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Nástroje, ktoré budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.19

                      Nástavec č. 10

                      Nástavec č. 17

                      Nástavec č. 18

                      Nástavec č. 19

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Hydraulický pružinový kompresor

                      Kladivo

                      Priebojník

                      Páčidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. AUTODOC odporúča:

Obe vzpery tlmičov zadného odpruženia je potrebné vymeniť súčasne.
Proces výmeny je totožný pre ľavú a pravú vzperu tlmiča zadného zavesenia kolies.
Upozornenie! Pred začatím akejkoľvek práce vypnite motor – Audi A4 B5 Avant.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Audi A4 B5 Avant
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevňovacie prvky vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte spodné upevnenie vzpery tlmiča. Použite kombinačný kľúč č.19 Použite nástavec č.19. Použite ráčňový kľúč.
Krok 8

Odstráňte upevňovaciu skrutku.
Krok 9

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 10

Odskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.19 Použite nástavec č.19. Použite ráčňový kľúč.
Krok 11

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.

Krok 12

Odskrutkujte držiak ABS kábla. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 13

Odstráňte držiak zväzku vodičov ABS.

Krok 14

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

Krok 15

Odskrutkujte upevnenie vrchného ramena. Použite kombinačný kľúč č.19 Použite nástavec č.18. Použite ráčňový kľúč.
Krok 16

Odstráňte upevňovaciu skrutku.

Krok 17

Odpojte rameno zavesenia kolies od zadnej hlavy ložiska čapu.

Krok 18

Odskrutkujte vrchné upevňovacie prvky tlmiča. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 19

Odpojte spodné ovládacie rameno. Použite páčidlo.

Krok 20

Vytiahnite ovládacie rameno odpruženia.

Krok 21

Odstráňte vzperu zavesenia kolies.
Krok 22

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Odporúčajú odborníci z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 23

Stlačte pružinu.
Krok 24

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 25

Odstráňte skrutku piestnice vzpery. Použite kombinačný kľúč č.19 Použite nástavec č.18. Použite ráčňový kľúč.
Krok 26

Odstráňte upevňovaciu skrutku.

Krok 27

Odstráňte vrchné uloženie tlmiča zostavené s ovládacími ramenami.
Krok 28

Uvoľnite vinutú pružinu.

Krok 29

Odstráňte pružinu.
Krok 30

Odstráňte starý tlmič z hydraulického kompresora na vinuté pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Tip od AUTODOC:
Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 31

Nainštalujte nový tlmič na hydraulický kompresor na vinuté pružiny.

Krok 32

Nainštalujte pružinu na tlmič.
Krok 33

Nainštalujte vrchné uloženie tlmiča zostavené s ovládacími ramenami.
Krok 34

Stlačte pružinu.
Krok 35

Nainštalujte upevňovaciu skrutku. Použite páčidlo. Použite priebojník. Použite kladivo.

Krok 36

Upevnite maticu piestu vzpery tlmiča. Použite kombinačný kľúč č.19 Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Tip od odborníkov z AUTODOC:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 37

Uvoľnite pružinu.

Krok 38

Odstráňte zostavenú vzperu tlmiča.
Krok 39

Vytiahnite ovládacie rameno odpruženia.

Krok 40

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 41.1

Utiahnite vrchné upevňovacie prvky tlmiča.

Krok 41.2

Použite páčidlo. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 65 Nm.
Krok 42

Pripevnite rameno zavesenia kolies k zadnej hlave ložiska čapu.

Krok 43

Nainštalujte upevňovaciu skrutku. Použite priebojník. Použite kladivo.

Krok 44

Pripevnite spodné ovládacie rameno. Použite páčidlo.

Krok 45

Nainštalujte upevňovaciu skrutku. Použite kombinačný kľúč č.19
Krok 46

Nainštalujte upevňovaciu skrutku. Použite páčidlo. Použite priebojník. Použite kladivo.

Krok 47

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 48

Utiahnite spodné upevnenie tlmiča. Použite kombinačný kľúč č.19 Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 49

Utiahnite upevňovacie prvky spájajúce ovládacie rameno k zadnému kĺbovému spoju. Použite kombinačný kľúč č.19 Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 50

Utiahnite upevnenie vrchného ramena. Použite kombinačný kľúč č.19 Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 85 Nm.
Krok 51

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Audi A4 B5 Avant – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 52

Nainštalujte držiak zväzku vodičov ABS.

Krok 53

Utiahnite držiak ABS kábla. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 54

Natrite upevňovacie prvky tlmiča. Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.

Krok 55

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 56

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Po aplikovaní spreja niekoľko minút počkajte.
Krok 57

Nainštalujte koleso.

Výmena: jednotka prużenia, tlmič prużenia – Audi A4 B5 Avant. Tip:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 58

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 59

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 60

Odstráňte zdviháky a kliny.
