Ako vymeniť zadné jednotka prużenia, tlmič prużenia na Lexus RX XU30 – návod na výmenu

stiahnutí: 0

Zobrazenia: 2

Dôležité!

Tento proces výmeny môžete použiť pre model:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

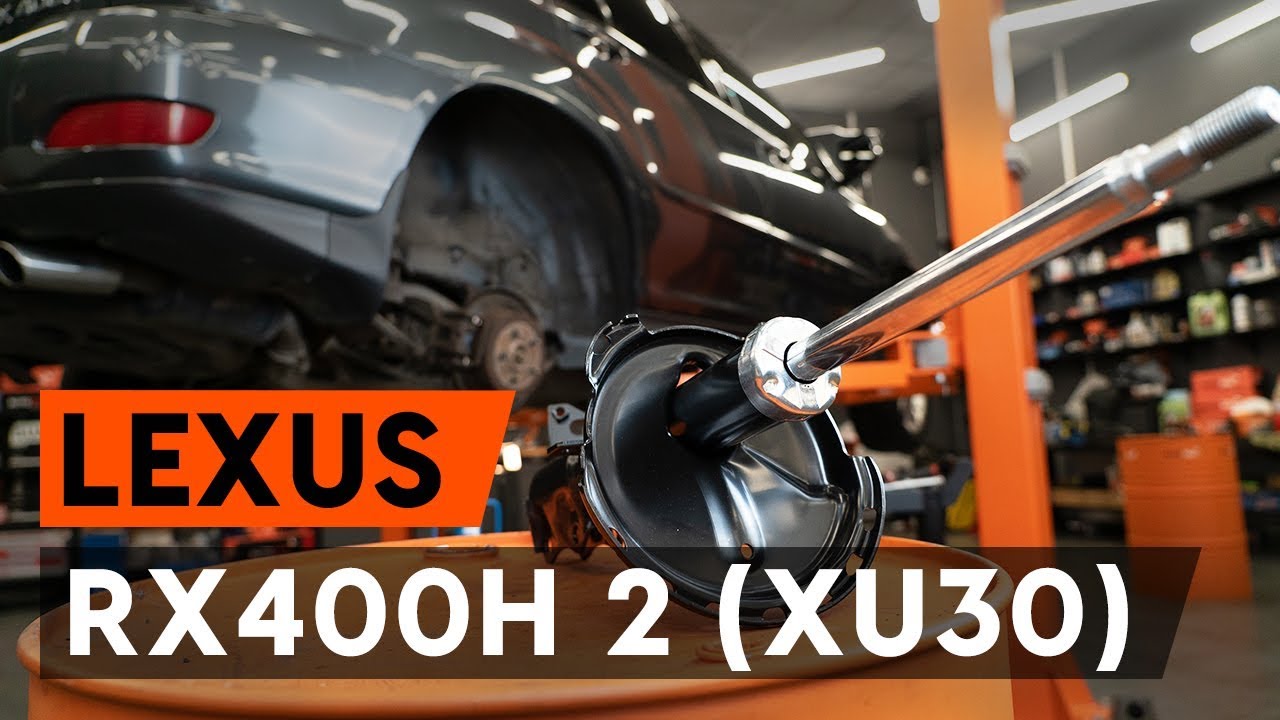

Ako vymeniť zadnú vzperu tlmiča na LEXUS RX400h 2 (XU30) [NÁVOD AUTODOC]

Ako vymeniť zadné jednotka prużenia, tlmič prużenia na Lexus RX XU30 – návod na výmenu

Alternatívne produkty

Tlmič pérovania

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Nástroje, ktoré budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.17

                      Kombinačný kľúč č.19

                      Nástavec č. 10

                      Nástavec č. 12

                      Nástavec č. 14

                      Nástavec č. 17

                      Nástavec č. 19

                      Úderová rázová hlavica na matice kolies č.21

                      Ráčňový kľúč

                      Momentový kľúč

                      Nástroj na demontáž čalúnenia

                      Reťazový kľúč

                      Hydraulický pružinový kompresor

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. AUTODOC odporúča:

Obe vzpery tlmičov zadného odpruženia je potrebné vymeniť súčasne.
Proces výmeny je totožný pre ľavú a pravú vzperu tlmiča zadného zavesenia kolies.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Postupujte podľa nasledovného procesu:

Krok 1

Otvorte kapotu.
Krok 2

Pohnite so skladacou poličkou a odpojte ju z držiakov. Vďaka tomu získate prístup k bočným ozdobným plastovým panelom.
Krok 3

Odstráňte záslepku uloženia tyče tlmiča zavesenia kolies. Použite plastový nástroj na demontáž čalúnenia.
Krok 4

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.14. Použite ráčňový kľúč.
Krok 5

Kolesá auta zaistite pomocou klinov.
Krok 6

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 21.
Krok 7

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 8

Odskrutkujte skrutky kolies.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Tip:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 9

Odstráňte koleso.
Krok 10

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 12

Odstráňte stabilizačnú tyč.
Krok 13

Vyčistite upevnenie ABS snímača. Použite drôtenú kefu. Použite sprej WD-40.
Krok 14

Odskrutkujte upevnenie ABS snímača. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 15

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 16

Vyčistite upevňovací prvok svorky, ktorá spája brzdovú hadičku k tlmiču. Použite drôtenú kefu. Použite sprej WD-40.
Krok 17

Odskrutkujte upevňovaciu svorku brzdovej hadičky od vzpery tlmiča. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 18

Uvoľnite upevnenie, ktoré spája tyč tlmiča k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.19. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 19

Podoprite čap nápravy. Použite zdvihák s hydraulickými prevodmi.
Krok 20

Odskrutkujte upevnenie, ktoré spája tyč tlmiča k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.19. Použite nástavec č.19. Použite ráčňový kľúč.

Krok 21

Odstráňte upevňovacie skrutky.
Krok 22

Vyčistite upevnenie ABS snímača. Použite sprej WD-40.
Krok 23

Odskrutkujte upevnenie ABS snímača. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 24

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite nástavec č.14. Použite ráčňový kľúč.
Krok 25

Odstráňte vzperu zavesenia kolies.
Krok 26

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Odporúčajú odborníci z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 27

Stlačte pružinu.
Krok 28

Odstráňte skrutku piestnice vzpery. Použite reťazový kľúč. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 29

Uvoľnite vinutú pružinu.
Krok 30

Odstráňte vrchné uloženie vzpery.
Krok 31

Odstráňte prachový návlek tlmiča a doraz tlmiča.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 32

Odstráňte pružinu.
Krok 33

Odstráňte starý tlmič z hydraulického kompresora na vinuté pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Tip od AUTODOC:
Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 34

Nainštalujte nový tlmič na hydraulický kompresor na vinuté pružiny.
Krok 35

Nainštalujte pružinu na tlmič.
Krok 36

Nainštalujte návlek proti prachu a doraz na nový tlmič.

Krok 37

Stlačte pružinu.
Krok 38

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 39

Upevnite maticu piestu vzpery tlmiča. Použite reťazový kľúč. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Tip od odborníkov z AUTODOC:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 40

Uvoľnite pružinu.
Krok 41

Natrite tyč vzpery tlmiča. Použite medené mazivo.
Krok 42

Odstráňte zostavenú vzperu tlmiča.
Krok 43

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 44

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 45

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.14. Neuťahujte ho.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Lexus RX XU30
Krok 46

Nainštalujte upevňovacie skrutky.
Krok 47

Utiahnite upevnenie, ktoré spája tyč tlmiča k zadnej hlave ložiska čapu. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 180 Nm.
Krok 48

Zaskrutkujte upevnenie ABS snímača. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 49

Zaskrutkujte upevnenie ABS snímača. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 50

Nainštalujte priečne stabilizačné rameno.
Krok 51

Utiahnite upevňovací prvok vzpery stabilizátora. Použite kombinačný kľúč č.17. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 52

Vyberte podperu spod čapu nápravy.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 53

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 39 Nm.
Krok 54

Upevnite upevňovaciu svorku brzdovej hadičky k vzpere tlmiča. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 55

Natrite upevňovacie prvky tlmiča. Použite medené mazivo.
Krok 56

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 57

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: jednotka prużenia, tlmič prużenia – Lexus RX XU30. AUTODOC odporúča:
Po aplikácii spreja počkajte niekoľko minút.
Krok 58

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Lexus RX XU30
Krok 59

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 21.
Krok 60

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 103 Nm.
Krok 61

Odstráňte zdviháky a kliny.
Krok 62

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.14. Použite momentový kľúč. Utiahnite ju krútiacim momentom 55 Nm.
Krok 63

Nainštalujte záslepku uloženia tyče tlmiča zavesenia kolies.
Krok 64

Nainštalujte skladaciu poličku do svojej montážnej polohy.
Krok 65

Zatvorte kryt batožinového priestoru.
