Dôležité!

Tento proces výmeny môžete použiť pre model:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

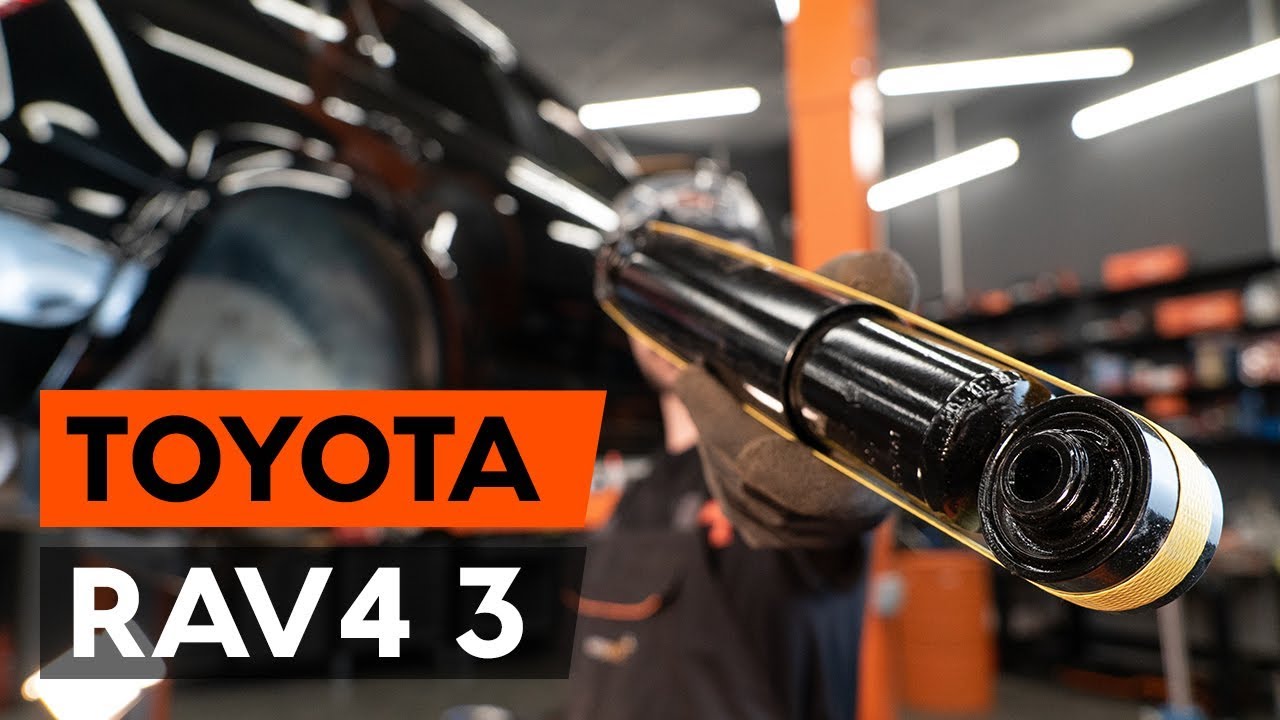

Ako vymeniť zadný tlmiče pruženia na TOYOTA RAV 4 3 (XA30) [NÁVOD AUTODOC]

Ako vymeniť zadné tlmiče pruženia na Toyota RAV4 III – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Tlmič pruzenia pre RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) a iné modely TOYOTA

Alternatívne produkty

Tlmič pérovania

Výmena: tlmičov pruženia – Toyota RAV4 III. Nástroje, ktoré budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Univerzálny čistiaci sprej

                      Medené mazivo

                      Kombinačný kľúč č.17

                      Nástavec č. 12

                      Nástavec č. 17

                      Úderová rázová hlavica na matice kolies č.21

                      Ráčňový kľúč

                      Momentový kľúč

                      Vratidlo

                      Páčidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: tlmičov pruženia – Toyota RAV4 III. AUTODOC odporúča:

Oba tlmiče zadného odpruženia je potrebné vymeniť súčasne.
Proces výmeny je totožný pre ľavý a pravý tlmič zadného odpruženia.
Výmena: tlmičov pruženia – Toyota RAV4 III. Postupujte podľa nasledovného procesu:

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 21.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Toyota RAV4 III
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte upevnenie zadného priečneho ramena z čapu nápravy. Použite nástavec č.17. Použite vratidlo.
Krok 8

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 9

Odstráňte upevňovaciu skrutku.
Krok 10

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte upevňovací prvok spájajúci stabilizátor s ovládacím ramenom. Použite nástavec č.17.
Krok 12

Odstráňte podperu spod ramena.

Výmena: tlmičov pruženia – Toyota RAV4 III. Tip od odborníkov z AUTODOC:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 13

Odpojte rameno zavesenia kolies od zadnej hlavy ložiska čapu.
Krok 14

Odstráňte pružinu.

Výmena: tlmičov pruženia – Toyota RAV4 III. Tip:
Preskúmajte gumové ložiská pružiny odpruženia. Ak je to potrebné, vymeňte ich.
Krok 15

Odskrutkujte spodné upevnenie tlmiča. Použite kombinačný kľúč č.17 Použite nástavec č.17.
Krok 16

Vytiahnite ovládacie rameno odpruženia. Odstráňte upevňovaciu skrutku.
Krok 17

Odpojte spodnú časť tlmiča. Použite páčidlo.
Krok 18

Vyčistite upevňovací prvok držiaka ABS snímača. Použite sprej WD-40.
Krok 19

Odskrutkujte držiak ABS kábla. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 20

Vyčistite upevňovacie prvky tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Odskrutkujte vrchné upevnenie tlmiča. Použite kombinačný kľúč č.17 (2 kusy).
Krok 22

Odstráňte upevňovaciu skrutku.

Výmena: tlmičov pruženia – Toyota RAV4 III. Tip od odborníkov z AUTODOC:
Ak sa chcete vyhnúť zraneniu, tlmič držte pri odskrutkovávaní skrutiek.
Krok 23

Odstráňte tlmič.
Krok 24

Vyčistite montážne miesta tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Výmena: tlmičov pruženia – Toyota RAV4 III. Tip od AUTODOC:
Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 25

Umiestnite tlmič do oblúku kolesa a upevnite ho.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte tlmič. Toyota RAV4 III
Krok 26

Nainštalujte upevňovacie skrutky.
Krok 27

Utiahnite vrchné upevnenie tlmiča. Použite kombinačný kľúč č.17 (2 kusy). Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 28

Podoprite čap nápravy. Použite zdvihák s hydraulickými prevodmi.
Krok 29

Utiahnite spodné upevnenie tlmiča. Použite kombinačný kľúč č.17 Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 30

Vyberte podperu spod čapu nápravy.

AUTODOC odporúča:
Výmena: tlmičov pruženia – Toyota RAV4 III. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 31

Vinutú pružinu nainštalujte spolu s gumovými ložiskami do montážnych miest.
Krok 32

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 33

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 34

Pripevnite rameno zavesenia kolies k zadnej hlave ložiska čapu.
Krok 35

Nainštalujte upevňovaciu skrutku. Použite páčidlo.
Krok 36

Zdvihnite hydraulický prevodový zdvihák o 10-15 cm.
Krok 37

Utiahnite upevnenie vodiaceho ramena k čapu nápravy. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.
Krok 38

Odstráňte podperu spod ramena.

Výmena: tlmičov pruženia – Toyota RAV4 III. Odporúčajú odborníci z AUTODOC:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 39

Utiahnite upevňovací prvok spájajúci stabilizátor s ovládacím ramenom. Použite kombinačný kľúč č.17 Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 30 Nm.
Krok 40

Utiahnite držiak ABS kábla. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 41

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 42

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 43

Vyčistite povrch brzdového kotúča. Použite viacúčelový čistiaci sprej.
Krok 44

Nainštalujte koleso.

Výmena: tlmičov pruženia – Toyota RAV4 III. Profesionáli odporúčajú:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 45

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 21.
Krok 46

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 103 Nm.
Krok 47

Odstráňte zdviháky a kliny.
