Dôležité!

Tento proces výmeny môžete použiť pre model:
TOYOTA PRIUS sikma zadna cast (NHW20_) 1.5 Hybrid (NHW20_) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

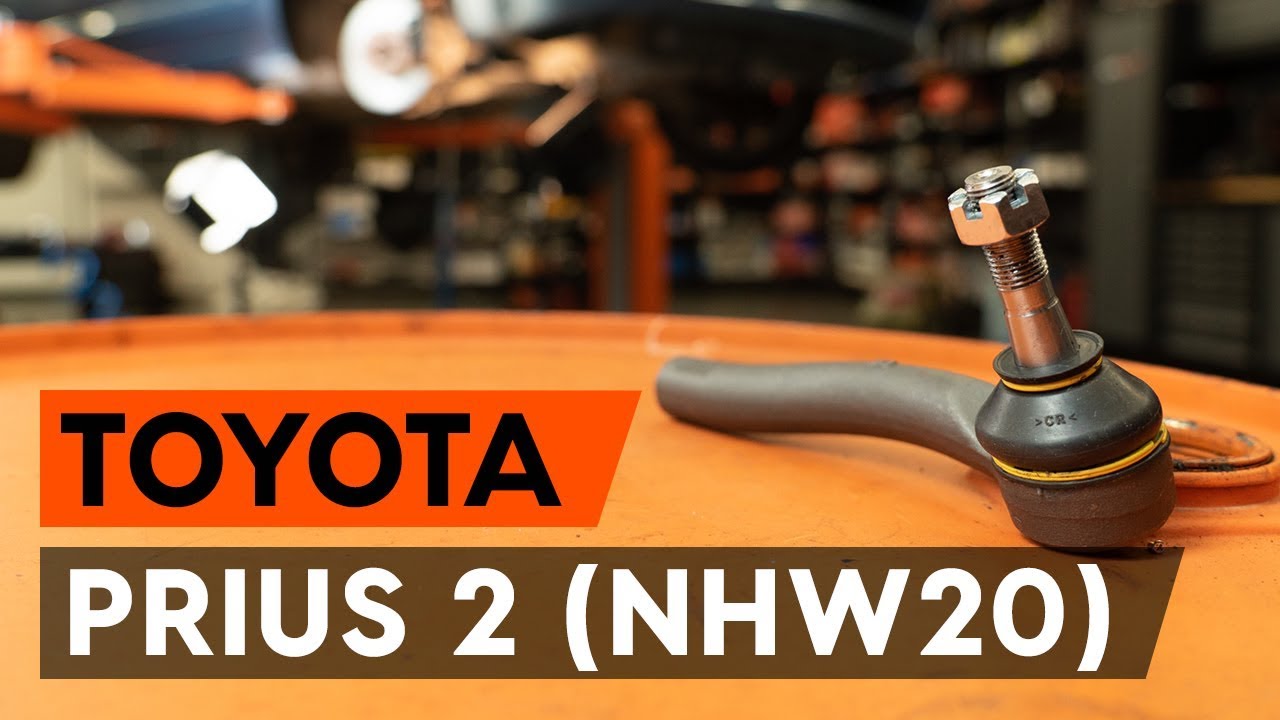

Ako vymeniť čapy tiahla na TOYOTA PRIUS 2 (NHW20) [NÁVOD AUTODOC]

Ako vymeniť guľový čap riadenia na Toyota Prius 2 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Hlava / čap spojovacej tyče riadenia pre PRIUS sikma zadna cast (NHW20_) a iné modely TOYOTA

Hlava / čap spojovacej tyče riadenia

Hlava / čap spojovacej tyče riadenia pre Prius II Liftback (XW20) Benzín/elektro (112 KS)

Výmena: guľového čapu riadenia – Toyota Prius 2. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.19

                        Kombinačný kľúč č.22

                        Nástavec č. 17

                        Úderová rázová hlavica na matice kolies č.21

                        Ráčňový kľúč

                        Momentový kľúč

                        Vratidlo

                        Posuvné meradlo

                        Páčidlo

                        Sťahovák guľového čapu

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: guľového čapu riadenia – Toyota Prius 2. Tip od AUTODOC:

Čapy tiahla riadenia vymeňte v páre.
Proces výmeny je totožný pre ľavý a pravý čap tiahla riadenia.
Prosím pozor: všetky práce na aute - Toyota Prius 2 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 21.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: guľového čapu riadenia – Toyota Prius 2. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Odstráňte vodiacu závlačku upevňujúcu tiahlo riadenia. Použite páčidlo.
Krok 7

Vyčistite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 8

Odskrutkujte koncovú skrutku kĺbu riadenia. Použite nástavec č.17. Použite vratidlo.
Krok 9

Pri demontáži si zaznačte alebo odmerajte presnú polohu guľového čapu na spojovacej tyči, alebo spočítajte počet otočení, aby sa následne zabránilo zlému vyrovnaniu kolies. Použite posuvné meradlo.
Krok 10

Uvoľnite skrutku zaisťujúcu koncovku tiahla na tiahle. Použite kombinačný kľúč č.22.
Krok 11

Odpojte koncovku tiahla od kĺbu riadenia. Použite sťahovák na guľové čapy.
Krok 12

Odskrutkujte koncovku od tiahla. Použite kombinačný kľúč č.19.
Krok 13

Vyčistite montážne pozície čapu tiahla riadenia. Použite sprej WD-40.
Krok 14

Natrite závitovú časť tiahla riadenia. Použite medené mazivo.
Krok 15

Zaskrutkujte novú koncovku tiahla riadenia.

Výmena: guľového čapu riadenia – Toyota Prius 2. Tip od AUTODOC:
Pri inštalácii tyče riadenia vykonajte rovnaký počet otočení, alebo nechajte vonku rovnaký počet závitov podľa vašich meraní.
Krok 16

Pripojte koncovku kĺbu riadenia ku kĺbu riadenia.
Krok 17

Zaskrutkujte upevňovaciu maticu, ktorá spája čap tiahla riadenia k hlave ložiska čapu riadenia. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 18

Pri demontáži si zaznačte alebo odmerajte presnú polohu guľového čapu na spojovacej tyči, alebo spočítajte počet otočení, aby sa následne zabránilo zlému vyrovnaniu kolies. Použite posuvné meradlo.
Krok 19

Naskrutkujte blokovaciu maticu čapu tiahla riadenia. Použite kombinačný kľúč č.19. Použite kombinačný kľúč č.22.
Krok 20

Upevnite uzamykaciu skrutku na koncovke tiahla. Použite kombinačný kľúč č.19. Použite kombinačný kľúč č.22. Použite momentový kľúč. Utiahnite ju krútiacim momentom 74 Nm.
Krok 21

Utiahnite upevňovaciu maticu spájajúcu čap tiahla riadenia k hlave ložiska čapu kolesa. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 49 Nm.
Krok 22

Nainštalujte vodiacu závlačku upevňujúcu tiahlo riadenia.
Krok 23

Natrite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu. Použite medené mazivo.
Krok 24

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 25

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: guľového čapu riadenia – Toyota Prius 2. Po aplikovaní spreja niekoľko minút počkajte.
Krok 26

Nainštalujte koleso.

Výmena: guľového čapu riadenia – Toyota Prius 2. Tip:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 27

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 21.
Krok 28

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 103 Nm.

Výmena: guľového čapu riadenia – Toyota Prius 2. Profesionáli odporúčajú:
Ak to bude potrebné, skontrolujte a nastavte natočenie kolesa.
Krok 29

Odstráňte zdviháky a kliny.
