Dôležité!

Tento proces výmeny môžete použiť pre model:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť tiahlo riadenia na TOYOTA RAV4 [NÁVOD]

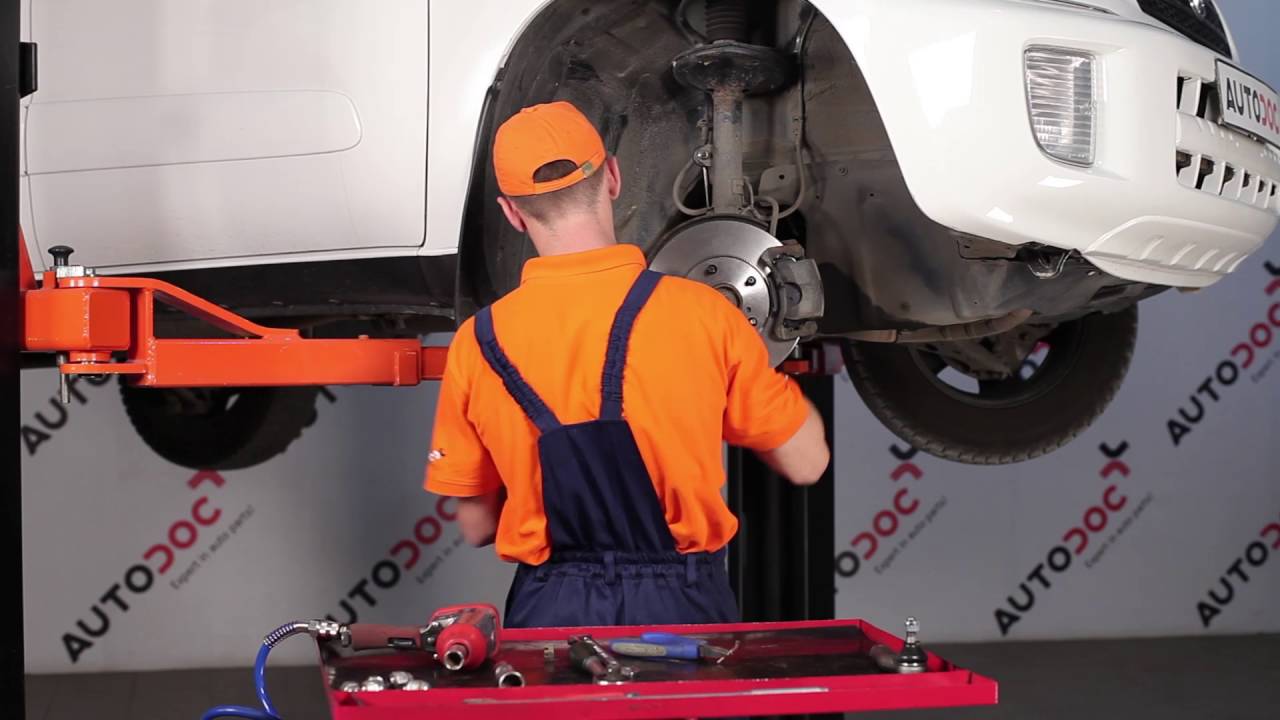

Ako vymeniť guľový čap riadenia na Toyota RAV4 II – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Hlava / čap spojovacej tyče riadenia pre RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) a iné modely TOYOTA

Hlava / čap spojovacej tyče riadenia

Spojovacia tyč riadenia

Opravná sada priečneho tiahla riadenia

Montáżna sada, čap riadenia

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) Benzín (125 KS)

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) nafta (116 KS)

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzín (152 KS)

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) Benzín (163 KS)

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26) Benzín (150 KS)

        Hlava / čap spojovacej tyče riadenia pre TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) Benzín (163 KS)

Výmena: guľového čapu riadenia – Toyota RAV4 II. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.22

                        Nástavec č. 17

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Momentový kľúč

                        Rezacie kliešte

                        Posuvné meradlo

                        Sťahovák guľového čapu

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: guľového čapu riadenia – Toyota RAV4 II. Odporúčajú odborníci z AUTODOC:

Čapy tiahla riadenia vymeňte v páre.
Proces výmeny je totožný pre ľavý a pravý čap tiahla riadenia.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: guľového čapu riadenia – Toyota RAV4 II. Vykonajte nasledujúce kroky:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.

Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: guľového čapu riadenia – Toyota RAV4 II. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.

Krok 6

Pri demontáži si zaznačte alebo odmerajte presnú polohu guľového čapu na spojovacej tyči, alebo spočítajte počet otočení, aby sa následne zabránilo zlému vyrovnaniu kolies. Použite posuvné meradlo.
Krok 7

Uvoľnite skrutku zaisťujúcu koncovku tiahla na tiahle. Použite kombinačný kľúč č.22.
Krok 8

Odstráňte vodiacu závlačku upevňujúcu tiahlo riadenia. Použite strihacie kliešte.
Krok 9

Vyčistite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.

Krok 10

Pri demontáži si zaznačte alebo odmerajte presnú polohu guľového čapu na spojovacej tyči, alebo spočítajte počet otočení, aby sa následne zabránilo zlému vyrovnaniu kolies. Použite posuvné meradlo.
Krok 11

Odskrutkujte koncovú skrutku kĺbu riadenia. Použite nástavec č.17. Použite ráčňový kľúč.

Krok 12

Odpojte koncovku tiahla od kĺbu riadenia. Použite sťahovák na guľové čapy.
Krok 13

Odskrutkujte koncovku od tiahla.
Krok 14

Vyčistite montážne pozície čapu tiahla riadenia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 15

Zaskrutkujte novú koncovku tiahla riadenia.

Výmena: guľového čapu riadenia – Toyota RAV4 II. Profesionáli odporúčajú:
Pri inštalácii tyče riadenia vykonajte rovnaký počet otočení, alebo nechajte vonku rovnaký počet závitov podľa vašich meraní.
Krok 16

Pripojte koncovku kĺbu riadenia ku kĺbu riadenia.
Krok 17

Zaskrutkujte upevňovaciu maticu, ktorá spája čap tiahla riadenia k hlave ložiska čapu riadenia. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 18

Utiahnite upevňovaciu maticu spájajúcu čap tiahla riadenia k hlave ložiska čapu kolesa. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 49 Nm.
Krok 19

Nainštalujte vodiacu závlačku upevňujúcu tiahlo riadenia. Použite strihacie kliešte.
Krok 20

Pri demontáži si zaznačte alebo odmerajte presnú polohu guľového čapu na spojovacej tyči, alebo spočítajte počet otočení, aby sa následne zabránilo zlému vyrovnaniu kolies. Použite posuvné meradlo.

Krok 21

Upevnite uzamykaciu skrutku na koncovke tiahla. Použite kombinačný kľúč č.22. Použite momentový kľúč. Utiahnite ju krútiacim momentom 74 Nm.
Krok 22

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 23

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: guľového čapu riadenia – Toyota RAV4 II. Po aplikovaní spreja niekoľko minút počkajte.
Krok 24

Nainštalujte koleso.

Výmena: guľového čapu riadenia – Toyota RAV4 II. Tip od AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 25

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 26

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 103 Nm.

Výmena: guľového čapu riadenia – Toyota RAV4 II. Tip od odborníkov z AUTODOC:
Ak to bude potrebné, skontrolujte a nastavte natočenie kolesa.
Krok 27

Odstráňte zdviháky a kliny.
