Dôležité!

Tento proces výmeny môžete použiť pre model:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

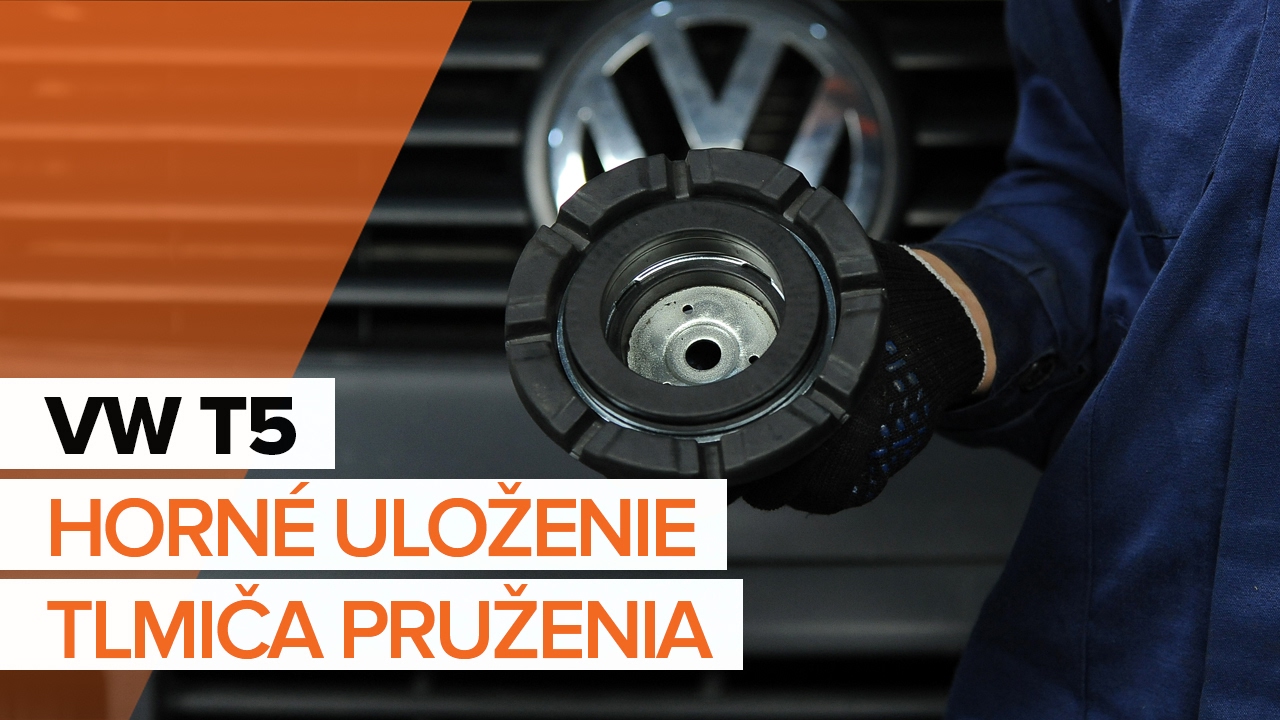

Ako vymeniť horné uloženie tlmiča pruženia na VOLKSWAGEN T5 NÁVOD | AUTODOC

Ako vymeniť predné horné uloženie tlmiča na VW Multivan T5 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Horné Uloženie Tlmiča pre Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) a iné modely VW

Lożisko prużnej vzpery

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) nafta (136 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) nafta (136 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzín (115 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzín (231 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) nafta (130 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) nafta (174 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) nafta (105 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzín (235 KS)

        Lożisko prużnej vzpery pre Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) Benzín (235 KS)

Výmena: horného uloženia tlmiča – VW Multivan T5. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Keramické mazivo

                        Momentový kľúč

                        Kombinačný kľúč č.19

                        Kombinačný kľúč č.21

                        Nástavec č. 18

                        Nástavec č. 19

                        Nástavec č. 21

                        Nástavec č. 30

                        HEX nástavec č. H5

                        HEX nástavec č. H7

                        Hviezdicový nástavec Torx T30

                        Úderová rázová hlavica na matice kolies č.19

                        Ráčňový kľúč

                        Plochý Skrutkovač

                        hydraulický pružinový kompresor

                        Páčidlo

                        Plochý sekáč

                        Kladivo

                        Priebojník

                        Sťahovák guľového čapu

                        Kliešte na Clic-R hadicové spony

                        Hydraulický prevodový zdvihák

                        Chránič blatníka

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: horného uloženia tlmiča – VW Multivan T5. AUTODOC odporúča:

Obe vzpery tlmičov predného odpruženia je potrebné vymeniť spolu.
Proces výmeny je rovnaký pre ľavú a pravú vzperu tlmiča na prednom zavesení kolies.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: horného uloženia tlmiča – VW Multivan T5. Postupujte podľa nasledovného procesu:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: horného uloženia tlmiča – VW Multivan T5. Odporúčajú odborníci z AUTODOC:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevnenie závesu stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite kombinačný kľúč č.19. Použite imbusový kľúč č. H5. Použite ráčňový kľúč.
Krok 8

Odstráňte stabilizačnú tyč.
Krok 9

Odpojte vodiče a brzdovú hadičku od svorky na vzpere tlmiča. Použite páčidlo.
Krok 10

Vyčistite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte koncovú skrutku kĺbu riadenia. Použite nástavec č.21. Použite ráčňový kľúč.
Krok 12

Odpojte koncovku tiahla od kĺbu riadenia. Použite sťahovák na guľové čapy.
Krok 13

Vyčistite upevňovacie prvky, ktoré spájajú guľový čap k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 14

Odskrutkujte upevňovacie prvky guľového čapu od hlavy ložiska čapu kolesa. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 15

Odstráňte upevňovacie skrutky.

Krok 16

Odskrutkujte upevňovací prvok spojujúci hnací hriadeľ a náboj kolesa. Použite nástavec č.30. Použite ráčňový kľúč.
Krok 17

Odstráňte upevňujúcu maticu.

Krok 18

Odpojte hnací hriadeľ od hlavy ložiska čapu. Použite priebojník. Použite kladivo.
Krok 19

Odpojte guľový čap od čapu riadenia.

Krok 20

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Odskrutkujte upevňovacie prvky spájajúce tlmič k hlave ložiska čapu kolesa. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 22

Odstráňte upevňovacie skrutky.

Krok 23

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite plochý sekáč na kov. Použite kladivo.
Krok 24

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 25

Zapojte guľový čap k čapu riadenia.
Krok 26

Dajte auto na zem.
Krok 27

Otvorte kapotu.
Krok 28

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 29

Odpojte konektor snímača prúdenia vzduchu. Použite plochý skrutkovač.
Krok 30

Uvoľnite spony krytu vzduchového filtra.
Krok 31

Odpojte svorku prívodnej vzduchovej hadičky. Použite hadicové kliešte Clic-R.
Krok 32

Odpojte rúrku na prívod vzduchu od krytu vzduchového filtra.
Krok 33

Odstráňte veko filtra.
Krok 34

Odstráňte vzduchový filter.

Krok 35

Odstráňte tesnenie mriežky na odvádzanie vody.
Krok 36

Odskrutkujte montážne skrutky ochranného krytu. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 37

Odstráňte ochranný kryt.
Krok 38

Odstráňte kryt ložiska vzpery tlmiča. Použite páčidlo.
Krok 39

Vyčistite horné upevnenie uloženia tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 40

Odskrutkujte horné upevňovacie prvky uloženia tlmiča. Použite kombinačný kľúč č.21. Použite imbusový kľúč č. H7. Použite ráčňový kľúč.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. VW Multivan T5
Krok 41

Odstráňte vzperu zavesenia kolies.
Krok 42

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: horného uloženia tlmiča – VW Multivan T5. Tip:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 43

Stlačte pružinu.
Krok 44

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 45

Odstráňte skrutku piestnice vzpery. Použite kombinačný kľúč č.21. Použite imbusový kľúč č. H7. Použite ráčňový kľúč.
Krok 46

Odstráňte vrchné uloženie vzpery. Použite páčidlo.
Krok 47

Odstráňte prachový návlek tlmiča a doraz tlmiča.

Výmena: horného uloženia tlmiča – VW Multivan T5. AUTODOC odporúča:
Skontrolujte prachový návlek tlmiča a doraz tlmiča. Ak je to potrebné, vymeňte ich.
Krok 48

Nainštalujte návlek a tlmiaci doraz na tlmič.
Krok 49

Nainštalujte nové vrchné uloženie vzpery tlmiča.
Krok 50

Upevnite maticu piestu vzpery tlmiča. Použite nástavec č.21. Použite imbusový kľúč č. H7. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 51

Uvoľnite pružinu.
Krok 52

Odstráňte zostavenú vzperu tlmiča.

Krok 53

Natrite tyč vzpery tlmiča. Použite medené mazivo.
Krok 54

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 55

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 56

Zaskrutkujte horné upevňovacie prvky uloženia tlmiča.

Výmena: horného uloženia tlmiča – VW Multivan T5. Tip od odborníkov z AUTODOC:
Aby ste sa vyhli zraneniam, držte vzperu počas zaskrutkovávania upevňovacích skrutiek.
Krok 57

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite kombinačný kľúč č.21. Použite imbusový kľúč č. H7. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.
Krok 58

Nainštalujte kryt ložiska vzpery tlmiča.
Krok 59

Nainštalujte ochranný kryt.
Krok 60

Utiahnite montážne skrutky ochranného krytu. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 61

Nainštalujte tesnenie mriežky na odvádzanie vody.
Krok 62

Nainštalujte vzduchový filter.

Krok 63

Nainštalujte kryt vzduchového filtra a upevnite ho.
Krok 64

Spojte rúrku na prívod vzduchu s krytom vzduchového filtra.

Krok 65

Upevnite svorku na vzduchovej prívodnej hadičke. Použite hadicové kliešte Clic-R.
Krok 66

Zatlačte spony krytu vzduchového filtra na svoje miesto.
Krok 67

Zapojte konektor snímača prúdenia vzduchu.
Krok 68

Odstráňte ochranný kryt blatníka.
Krok 69

Zatvorte kapotu.
Krok 70

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 71

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite plochý sekáč na kov. Použite kladivo.
Krok 72

Odpojte guľový čap od čapu riadenia.

Krok 73

Upevnite vzpery tlmiča k tiahlu riadenia. Použite páčidlo. Použite kladivo.
Krok 74

Nainštalujte upevňovacie skrutky.

Krok 75

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 76

Nainštalujte hlavu ložiska čapu kolesa na náprave homokinetického kĺbu.
Krok 77

Zapojte guľový čap k čapu riadenia.

Krok 78

Nainštalujte upevňovacie skrutky.

Krok 79

Utiahnite upevňovacie prvky, ktoré spájajú guľový čap k hlave ložiska čapu kolesa. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.+45°
Krok 80

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 75 Nm.+180°
Krok 81

Pripojte upevňovací prvok ABS snímača a jeho kábla k vzpere tlmiča. Upevnite brzdovú hadičku na vzperu.
Krok 82

Nainštalujte priečne stabilizačné rameno. Použite páčidlo.

Krok 83

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite kombinačný kľúč č.19. Použite imbusový kľúč č. H5. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.+45°
Krok 84

Pripojte koncovku kĺbu riadenia ku kĺbu riadenia.

Krok 85

Utiahnite upevňovaciu maticu spájajúcu čap tiahla riadenia k hlave ložiska čapu kolesa. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.+90°
Krok 86

Nainštalujte upevňovaciu maticu.
Krok 87

Utiahnite maticu hnacieho hriadeľa. Použite nástavec č.30. Použite momentový kľúč. Utiahnite ju krútiacim momentom 200 Nm.
Krok 88

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky tlmiča. Natrite všetky spojenia čapu tiahla riadenia. Namažte všetky spojenia vzpery stabilizátora. Použite medené mazivo.
Krok 89

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite keramické mazivo.
Krok 90

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: horného uloženia tlmiča – VW Multivan T5. Po aplikovaní spreja niekoľko minút počkajte.
Krok 91

Nainštalujte koleso.

AUTODOC odporúča:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 92

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 93

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 180 Nm.
Krok 94

Odstráňte zdviháky a kliny.
