Dôležité!

Tento proces výmeny môžete použiť pre model:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.8 4motion … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

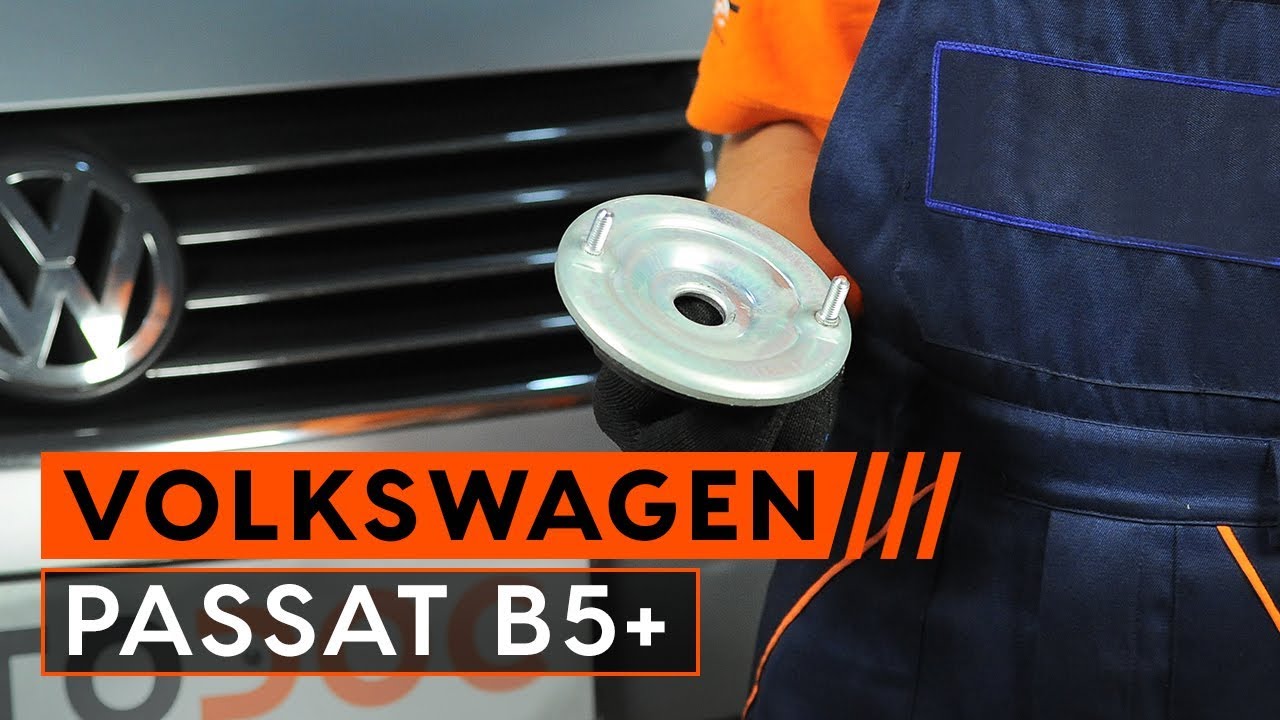

Ako vymeniť horné uloženie tlmiča pruženia na VW PASSAT B5+ [NÁVOD]

Ako vymeniť predné horné uloženie tlmiča na VW Passat B5 Variant – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Horné Uloženie Tlmiča pre PASSAT Variant (3B6) a iné modely VW

Alternatívne produkty

Lożisko prużnej vzpery

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Nástroje, ktoré budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.18

                      Nástavec č. 13

                      Nástavec č. 18

                      Nástavec č. 19

                      HEX nástavec č. H5

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Plochý Skrutkovač

                      Priebojník

                      Kladivo

                      Hydraulický prevodový zdvihák

                      Hydraulický pružinový kompresor

                      Chránič blatníka

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. AUTODOC odporúča:

Všetky ložiská predných vzpier tlmičov sa musia vymeniť súčasne.
Proces výmeny je rovnaký pre ložiská ľavej a pravej vzpery tlmiča na prednom odpružení.
Uistite sa, že vymeníte všetky samozávitové skrutky počas inštalácie.
Upozornenie! Pred začatím akejkoľvek práce vypnite motor – VW Passat B5 Variant.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.

Krok 4

Odskrutkujte skrutky kolies.

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Tip:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevňovaciu skrutku, ktorá spája vidlicu tlmiča odpruženia so spodným ovládacím ramenom. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte upevňovaciu skrutku, ktorá spája vidlicu tlmiča odpruženia so spodným ovládacím ramenom. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 8

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.
Krok 9

Dajte auto na zem.

Krok 10

Otvorte kapotu.
Krok 11

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.

Krok 12

Odstráňte tesnenie mriežky na odvádzanie vody.
Krok 13

Zdvihnite a odstráňte mriežku na odvádzanie vody.
Krok 14

Odstráňte kryt ložiska vzpery tlmiča. Použite plochý skrutkovač.
Krok 15

Odskrutkujte upevňovacie prvky na vrchnej strane vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Odporúčajú odborníci z AUTODOC:
Aby ste sa vyhli zraneniam, držte vzperu tlmiča pri odskrutkovávaní upevňovacích skrutiek.
Krok 16

Odstráňte vzperu zavesenia kolies.
Krok 17

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

AUTODOC odporúča:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 18

Stlačte pružinu.

Krok 19

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 20

Odstráňte skrutku piestnice vzpery. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 21

Odstráňte vrchné uloženie vzpery. Použite plochý skrutkovač.

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Profesionáli odporúčajú:
Skontrolujte prachový návlek tlmiča a doraz tlmiča. Ak je to potrebné, vymeňte ich.
Krok 22

Nainštalujte nové uloženie vzpery.
Krok 23

Upevnite maticu piestu vzpery tlmiča. Použite imbusový kľúč č. H5. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 50 Nm.

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Tip od odborníkov z AUTODOC:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 24

Uvoľnite pružinu.

Krok 25

Odstráňte zostavenú vzperu tlmiča.
Krok 26

Nainštalujte vzperu tlmiča do oblúka kolesa.

Krok 27

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. VW Passat B5 Variant
Krok 28

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 22 Nm. Nainštalujte kryt ložiska vzpery tlmiča. Použite plochý skrutkovač.
Krok 29

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 30

Nainštalujte tesnenie mriežky na odvádzanie vody.
Krok 31

Odstráňte ochranný kryt blatníka.

Krok 32

Zatvorte kapotu.
Krok 33

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.

Krok 34

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 35

Nainštalujte upevňovaciu skrutku. Použite priebojník. Použite kladivo.

Krok 36

Zdvihnite hydraulický prevodový zdvihák o 10-15 cm.
Krok 37

Utiahnite upevňovaciu skrutku, ktorá spája vidlicu tlmiča odpruženia k spodnému ovládaciemu ramenu. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.
Krok 38

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 39

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky tlmiča. Použite medené mazivo.
Krok 40

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 41

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: horného uloženia tlmiča – VW Passat B5 Variant. Tip:
Po aplikácii spreja počkajte niekoľko minút.
Krok 42

Nainštalujte koleso.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte koleso. VW Passat B5 Variant
Krok 43

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.

Krok 44

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.

Krok 45

Odstráňte zdviháky a kliny.
