Dôležité!

Tento proces výmeny môžete použiť pre model:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť predné rameno zavesenia kolies na VW PASSAT 5 (B5) [NÁVOD AUTODOC]

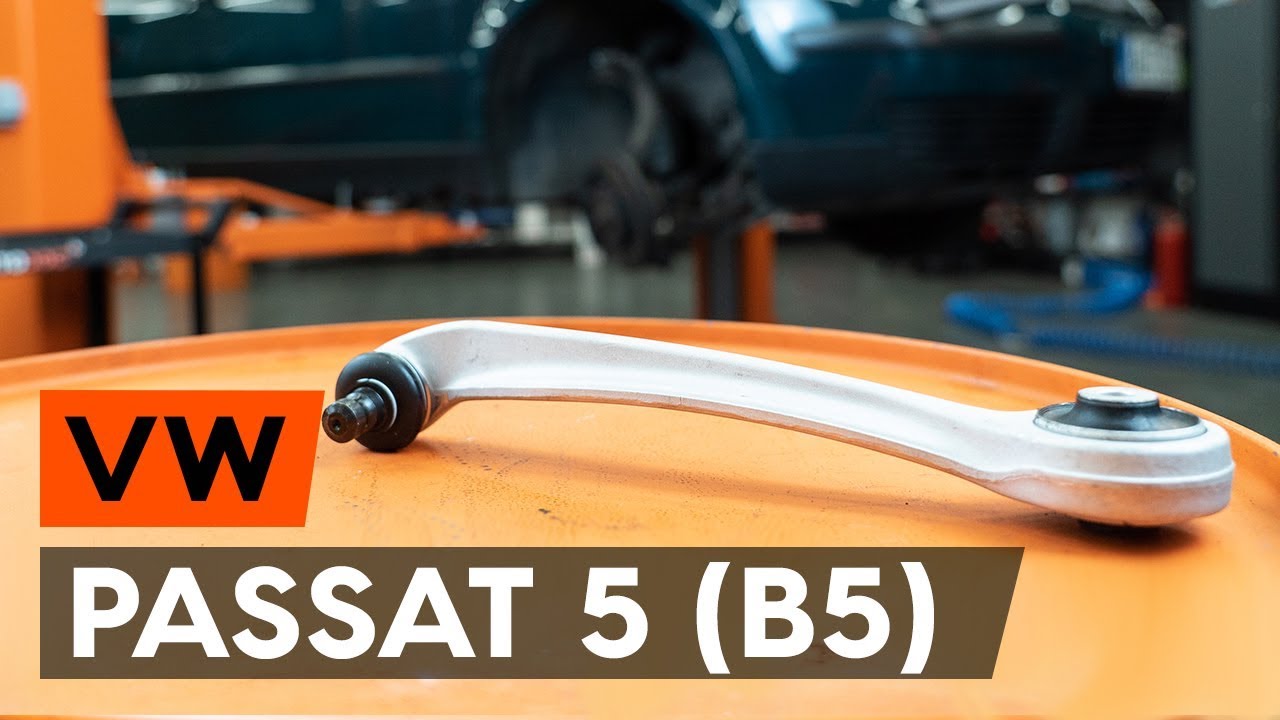

Ako vymeniť predné horné rameno na VW Passat B5 Variant – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre PASSAT Variant (3B6) a iné modely VW

Rameno zavesenia kolies

Sada ramien

Tyč / Vzpera zavesenia kolies

        Rameno zavesenia kolies pre VW PASSAT Variant (3B6) 1.9 TDI nafta (130 KS)

        Rameno zavesenia kolies pre VW PASSAT Variant (3B6) 1.6 Benzín (102 KS)

        Rameno zavesenia kolies pre VW PASSAT Variant (3B6) 1.9 TDI 4motion nafta (130 KS)

        Rameno zavesenia kolies pre VW PASSAT Variant (3B6) 4.0 W8 4motion Benzín (275 KS)

Výmena: predné horné rameno – VW Passat B5 Variant. Potrebné nástroje:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.16

                        Kombinačný kľúč č.18

                        Nástavec č. 13

                        Nástavec č. 15

                        Nástavec č. 16

                        Nástavec č. 18

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Momentový kľúč

                        Priebojník

                        Kladivo

                        Páčidlo

                        Hydraulický prevodový zdvihák

                        Chránič blatníka

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: predné horné rameno – VW Passat B5 Variant. Tip:

Proces výmeny je totožný pre ľavé a pravé vrchné ovládacie rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: predné horné rameno – VW Passat B5 Variant. Vykonajte nasledujúce kroky:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Odstráňte tesnenie mriežky na odvádzanie vody.
Krok 4

Zdvihnite a odstráňte mriežku na odvádzanie vody.

Krok 5

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 6

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 7

Kolesá auta zaistite pomocou klinov.
Krok 8

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 9

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 10

Odskrutkujte skrutky kolies.

Výmena: predné horné rameno – VW Passat B5 Variant. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 11

Odstráňte koleso.
Krok 12

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 13

Odskrutkujte upevňovacie prvky horného priečneho ramena (2 kusy). Použite kombinačný kľúč č.16. Použite nástavec č.16.
Krok 14

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.
Krok 15

Odpojte vrchné rameno zavesenia kolies od hlavy ložiska čapu riadenia (2 kusy). Použite páčidlo.
Krok 16

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 17

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite kombinačný kľúč č.16 (2 kusy).

Krok 18

Odskrutkujte upevňovací prvok spájajúci stabilizátor s ovládacím ramenom. Použite kombinačný kľúč č.16 (2 kusy).
Krok 19

Odstráňte stabilizačnú tyč.

Krok 20

Vyčistite upevňovacie prvky vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Odskrutkujte spodné upevnenie vzpery tlmiča. Použite nástavec č.18. Použite kombinačný kľúč č.18.
Krok 22

Odstráňte upevňovaciu skrutku.
Krok 23

Odpojte spodnú časť tlmiča pruženia. Použite páčidlo.
Krok 24

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. VW Passat B5 Variant
Krok 25

Odstráňte vzperu zavesenia kolies.
Krok 26

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 27

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.13.
Krok 28

Odstráňte vrchné uloženie tlmiča zostavené s ovládacími ramenami.
Krok 29

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 30

Odskrutkujte upevňovacie prvky spájajúce ovládacie ramená k uloženiu tlmiča. Použite nástavec č.16. Použite kombinačný kľúč č.16.
Krok 31

Odstráňte upevňovaciu skrutku.
Krok 32

Odstráňte rameno.
Krok 33

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 34

Nainštalujte nové rameno.

Výmena: predné horné rameno – VW Passat B5 Variant. Odporúčajú odborníci z AUTODOC:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.Nastavte ovládacie rameno podľa jeho montážnych otvorov.
Krok 35

Nainštalujte upevňovaciu skrutku.
Krok 36

Utiahnite upevňovací prvok spájajúci ovládacie ramená k uloženiu tlmiča. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 50 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 37

Natrite tyč vzpery tlmiča. Použite medené mazivo.
Krok 38

Nainštalujte vrchné uloženie tlmiča zostavené s ovládacími ramenami.
Krok 39

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Neuťahujte ho.

Výmena: predné horné rameno – VW Passat B5 Variant. Tip od AUTODOC:
Aby ste sa vyhli zraneniam, držte vzperu počas zaskrutkovávania upevňovacích skrutiek.
Krok 40

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 22 Nm.
Krok 41

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 42

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.15. Neuťahujte ho.
Krok 43

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 44

Pripojte ovládacie rameno odpruženia kolies k tlmiču.
Krok 45

Nainštalujte upevňovaciu skrutku.
Krok 46

Zaskrutkujte spodný upevňovací prvok tlmiča pruženia. Použite kombinačný kľúč č.18. Použite nástavec č.18.
Krok 47

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 48

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 49

Pripojte vrchné rameno zavesenia kolies k hlave ložiska čapu riadenia (2 kusy).
Krok 50

Nainštalujte upevňovaciu skrutku.
Krok 51

Zaskrutkujte upevňovacie prvky (2 kusy) vrchného ovládacieho ramena. Použite kombinačný kľúč č.16. Použite nástavec č.16.
Krok 52

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 53

Utiahnite spodné upevnenie tlmiča. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.
Krok 54

Utiahnite upevňovacie prvky horného priečneho ramena (2 kusy). Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.
Krok 55

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: predné horné rameno – VW Passat B5 Variant. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 56

Vyčistite montážne pozície vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 57

Nainštalujte priečne stabilizačné rameno.
Krok 58

Utiahnite upevňovací prvok spájajúci stabilizátor s ovládacím ramenom. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 59

Utiahnite upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 60

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky tlmiča. Použite medené mazivo.
Krok 61

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 62

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Po aplikácii spreja počkajte niekoľko minút.
Krok 63

Nainštalujte koleso.

Výmena: predné horné rameno – VW Passat B5 Variant. Tip od odborníkov z AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 64

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 65

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 66

Odstráňte zdviháky a kliny.
Krok 67

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.15. Použite momentový kľúč. Utiahnite ju krútiacim momentom 65 Nm.
Krok 68

Nainštalujte a zaistite mriežku na odvádzanie vody.
Krok 69

Nainštalujte tesnenie mriežky na odvádzanie vody.
Krok 70

Odstráňte ochranný kryt blatníka.
Krok 71

Zatvorte kapotu.
