Dôležité!

Tento proces výmeny môžete použiť pre model:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

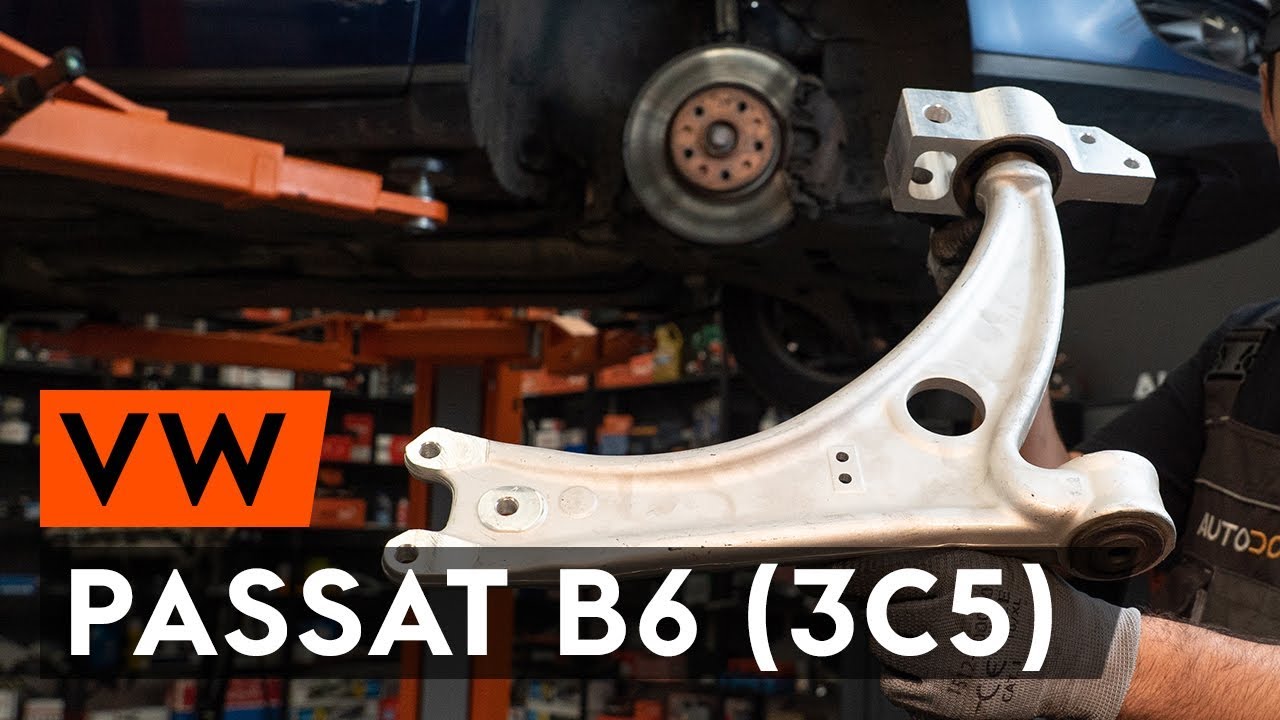

Ako vymeniť predné rameno zavesenia kolies na VW PASSAT B6 (3C5) [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na VW Passat 3C B6 Variant – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre Passat Variant (3C5) a iné modely VW

Rameno zavesenia kolies

Sada ramien

Tyč / Vzpera zavesenia kolies

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 TDI nafta (120 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 1.6 FSI Benzín (115 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 FSI Benzín (150 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 1.9 TDI nafta (105 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 TDI 16V nafta (140 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 1.6 Benzín (102 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 TDI nafta (122 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 TDI nafta (136 KS)

        Rameno zavesenia kolies pre VW Passat Variant (3C5) 2.0 TDI nafta (170 KS)

Výmena: predné spodné rameno – VW Passat 3C5. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Nástavec č. 13

                        Nástavec č. 16

                        Nástavec č. 18

                        Hviezdicový nástavec Torx T25

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Momentový kľúč

                        Vratidlo

                        Páčidlo

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Passat Variant B6. Odporúčajú odborníci z AUTODOC:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: predné spodné rameno – VW Passat B6 3C Variant. Vykonajte nasledujúce kroky:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: predné spodné rameno – Passat 3C5. Tip:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Odstráňte upevnenia spodného krytu olejovej vane. Použite nástavec č.13. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 7

Odstráňte kryt olejovej vane.
Krok 8

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: predné spodné rameno – Passat B6 3C Variant. Po aplikovaní spreja niekoľko minút počkajte.Nasaďte si ochranné okuliare.
Krok 9

Odskrutkujte upevnenie predného ramena. Použite nástavec č.18. Použite vratidlo.
Krok 10

Odskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno ku karosérii auta. Použite nástavec č.18. Použite vratidlo.
Krok 11

Odskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite nástavec č.16. Použite vratidlo.
Krok 12

Odstráňte zadný upevňovací prvok ovládacieho ramena (2 kusy).
Krok 13

Odskrutkujte upevňovací prvok spojujúci guľový čap a ovládacie rameno odpruženia. Použite nástavec č.16. Použite vratidlo.
Krok 14

Odstráňte predný upevňovací prvok ovládacieho ramena.
Krok 15

Odstráňte zadný upevňovací prvok ovládacieho ramena.
Krok 16

Odstráňte rameno. Použite páčidlo.
Krok 17

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Nainštalujte nové rameno. Použite páčidlo.

Výmena: predné spodné rameno – VW Passat Variant B6. AUTODOC odporúča:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 19

Nainštalujte predný upevňovací prvok ramena.
Krok 20

Zaskrutkujte upevnenie predného ramena. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 21

Nainštalujte zadný upevňovací prvok ovládacieho ramena (2 kusy).
Krok 22

Zaskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno ku karosérii auta. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 23

Nainštalujte zadný upevňovací prvok ovládacieho ramena.

Krok 24

Zaskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 25

Utiahnite upevňovacie prvky guľového čapu. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 26

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 27

Utiahnite predné upevnenie spájajúce ovládacie rameno k podpornému rámu. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+180°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 28

Utiahnite zadný upevňovací prvok spojujúci rameno a karosériu auta. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+180°

Výmena: predné spodné rameno – Passat 3C5. Tip od odborníkov z AUTODOC:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 29

Utiahnite zadný upevňovací prvok spojujúci rameno a podporný rám karosérie auta. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 50 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 30

Odstráňte podperu zo spodnej strany čapu nápravy.

AUTODOC odporúča:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 31

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 32

Znovu namontujte spodný kryt olejovej vane.
Krok 33

Utiahnite upevnenia spodného krytu olejovej vane. Použite nástavec č.13. Použite hviezdicový Torx T25. Použite ráčňový kľúč.
Krok 34

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 35

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: predné spodné rameno – Passat B6 3C Variant. Tip od AUTODOC:
Po aplikácii spreja počkajte niekoľko minút.
Krok 36

Nainštalujte koleso.

Výmena: predné spodné rameno – VW Passat 3C B6 Variant. Profesionáli odporúčajú:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 37

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 38

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 39

Odstráňte zdviháky a kliny.
