Dôležité!

Tento proces výmeny môžete použiť pre model:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť zadný rameno zavesenia kolies na VW PASSAT B6 (3C5) [NÁVOD AUTODOC]

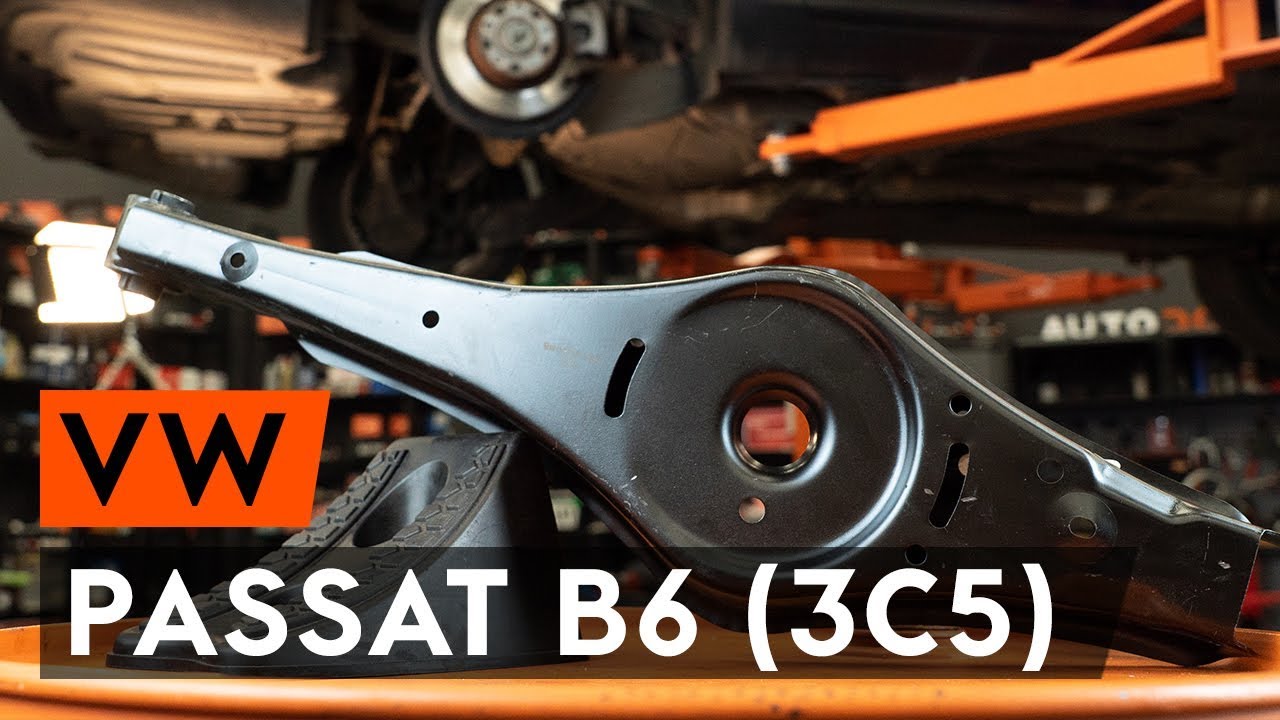

Ako vymeniť spodné ovládacie rameno zadného zavesenia kolies na VW Passat 3C B6 Variant – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre Passat Variant (3C5) a iné modely VW

Rameno zavesenia kolies

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (120 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) Benzín (115 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) Benzín (150 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (105 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (140 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) Benzín (102 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (122 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (136 KS)

        Rameno zavesenia kolies pre Passat B6 Variant (3C5) nafta (170 KS)

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat B6 3C Variant. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.18

                        Nástavec č. 18

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Momentový kľúč

                        Hydraulický prevodový zdvihák

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: spodné ovládacie rameno zadného zavesenia kolies – Passat 3C5. AUTODOC odporúča:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat Variant B6. Odporúčaný postup krokov:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Passat B6 3C Variant
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Označte si skrutku pre nastavenie odklonu kolesa.
Krok 8

Odskrutkujte upevnenie ramena od nosníka. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 9

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 10

Uvoľnite upevňovací prvok, ktorý spája ovládacie rameno k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 11

Odstráňte upevňovaciu skrutku. Použite páčidlo.
Krok 12

Odstráňte podperu spod ramena.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat 3C5. Tip:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 13

Odstráňte pružinu.
Krok 14

Odskrutkujte upevnenie spájajúce ovládacie rameno k zadnému kĺbovému spoju. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 15

Odstráňte upevňovaciu skrutku.
Krok 16

Odstráňte rameno.

Krok 17

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Nainštalujte nové rameno.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – Passat B6 3C Variant. Tip od odborníkov z AUTODOC:
Počas inštalačného procesu používajte iba nové skrutky a podložky.
Krok 19

Nainštalujte upevňovaciu skrutku.
Krok 20

Vyčistite montážne miesta vinutej pružiny. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Vinutú pružinu nainštalujte spolu s gumovými ložiskami do montážnych miest.
Krok 22

Podoprite rameno. Použite páčidlo. Použite zdvihák s hydraulickými prevodmi.
Krok 23

Nainštalujte upevňovaciu skrutku.
Krok 24

Zaskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnému podpornému rámu karosérie. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite ráčňový kľúč.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat Variant B6. Odporúčajú odborníci z AUTODOC:
Nastavte polohu vyrovnávacej skrutky podľa značky.
Krok 25

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: spodné ovládacie rameno zadného zavesenia kolies – Passat 3C5. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 26

Podoprite čap nápravy. Použite zdvihák s hydraulickými prevodmi.
Krok 27

Utiahnite upevnenie ramena k nosníku. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 95 Nm.
Krok 28

Utiahnite upevňovacie prvky spájajúce ovládacie rameno k zadnému kĺbovému spoju. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 29

Vyberte podperu spod čapu nápravy.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat B6 3C Variant. Profesionáli odporúčajú:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 30

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 31

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 32

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: spodné ovládacie rameno zadného zavesenia kolies – Passat 3C5. Po aplikovaní spreja niekoľko minút počkajte.
Krok 33

Nainštalujte koleso.

Výmena: spodné ovládacie rameno zadného zavesenia kolies – VW Passat 3C B6 Variant. Tip od AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 34

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 35

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 36

Odstráňte zdviháky a kliny.
