Dôležité!

Tento proces výmeny môžete použiť pre model:
VW Passat Variant (365) 1.4 TSI, VW Passat Variant (365) 1.8 TSI, VW Passat Variant (365) 1.6 TDI, VW Passat Variant (365) 2.0 TSI, VW Passat Variant (365) 2.0 TDI, VW Passat Variant (365) 2.0 TDI 4motion, VW Passat Variant (365) 2.0 TDI, VW Passat Variant (365) 2.0 TDI 4motion, VW Passat Variant (365) 1.4 TSI EcoFuel, VW Passat Variant (365) 3.6 FSI 4motion, VW Passat Variant (365) 1.4 TSI MultiFuel, VW Passat Variant (365) 2.0 TDI, VW Passat Variant (365) 2.0 TDI, VW Passat Variant (365) 1.4 TSI, VW Passat Variant (365) 2.0 TDI 4motion … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Toto video ukazuje proces výmeny podobnej súčiastky na inom vozidle

Alternatívne produkty

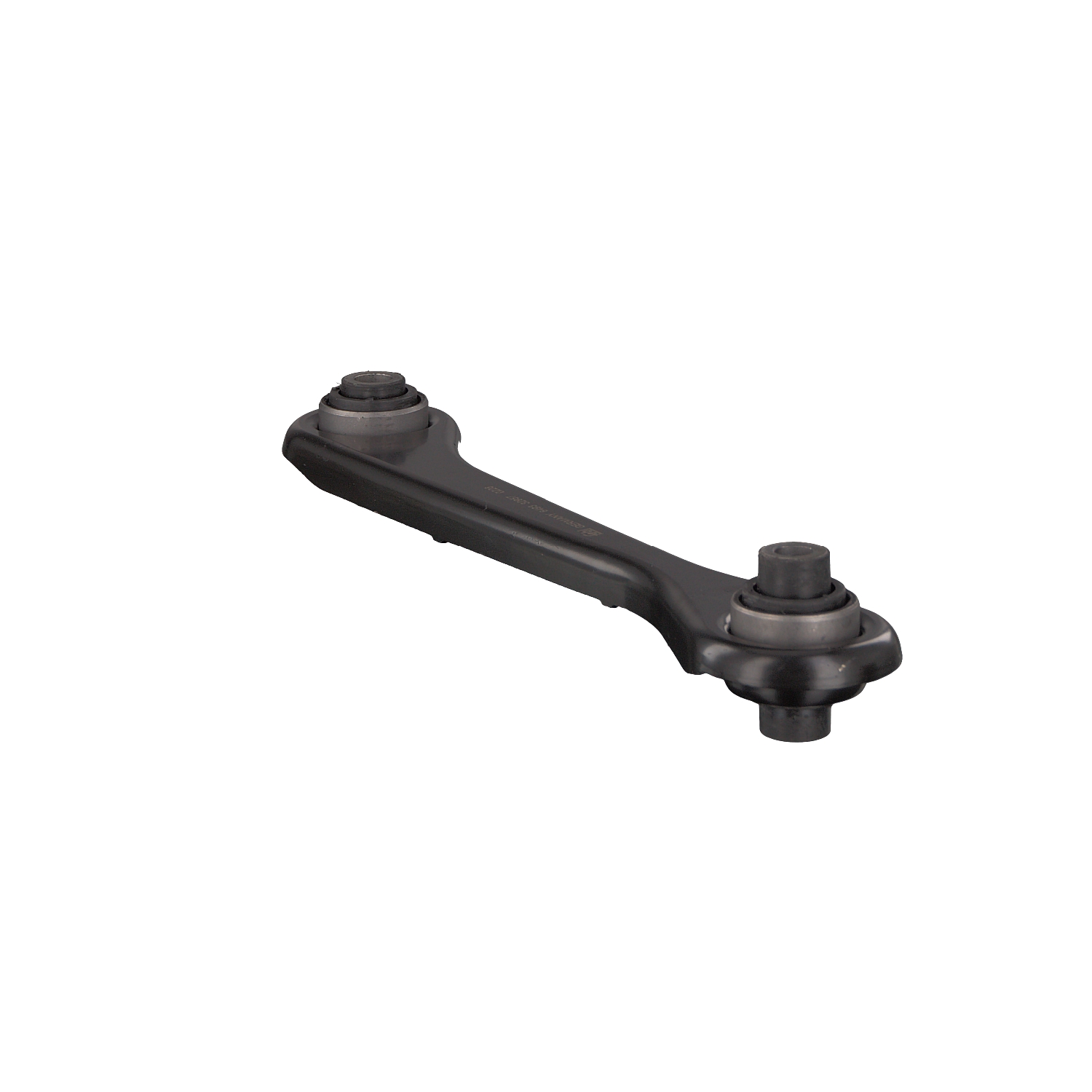

Rameno zavesenia kolies

Výmena: spodné vlečné rameno zadného zavesenia kolies – VW PASSAT Variant (365). Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Medené mazivo

                      Nástavec č. 15

                      Nástavec č. 16

                      Nástavec č. 18

                      Kombinačný kľúč č.16

                      XZN nástavec č. 6

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Priebojník

                      Kladivo

                      Vratidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: spodné vlečné rameno zadného zavesenia kolies – VW PASSAT Variant (365). Tip od odborníkov z AUTODOC:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: spodné vlečné rameno zadného zavesenia kolies – VW PASSAT Variant (365). Odporúčaný postup krokov:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.

Krok 4

Odskrutkujte skrutky kolies.

Výmena: spodné vlečné rameno zadného zavesenia kolies – VW PASSAT Variant (365). AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 7

Vyčistite upevňovacie prvky ovládacieho ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 8

Odpojte upevnenie priečneho stabilizátora zo závesu. Použite kombinačný kľúč č.16. Použite XZN č. 6. Použite ráčňový kľúč.
Krok 9

Odstráňte zádržný držiak lanka parkovacej brzdy. Použite priebojník. Použite kladivo.
Krok 10

Odpojte držiak spájajúci lanko parkovacej brzdy k vlečnému ramenu.
Krok 11

Odskrutkujte upevnenie spájajúce ovládacie rameno k zadnému kĺbovému spoju. Použite nástavec č.18. Použite vratidlo.
Krok 12

Odskrutkujte upevnenie spájajúce vlečné rameno ku karosérii auta. Použite nástavec č.15. Použite ráčňový kľúč.
Krok 13

Odstráňte rameno.
Krok 14

Odskrutkujte upevnenie svorky k ramenu. Použite nástavec č.18. Použite ráčňový kľúč.
Krok 15

Odstráňte svorku z ramena.
Krok 16

Nasaďte nové vlečné rameno zavesenia kolies do držiaka. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 17

Nainštalujte nové rameno.
Krok 18

Utiahnite upevnenie spájajúce vlečné rameno ku karosérii auta. Použite nástavec č.15. Použite momentový kľúč. Utiahnite ju krútiacim momentom 50 Nm.+45°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 19

Nainštalujte upevňovacie prvky ovládacieho ramena.
Krok 20

Utiahnite upevňovacie prvky spájajúce ovládacie rameno k zadnému kĺbovému spoju. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 21

Nainštalujte držiak spájajúci lanko parkovacej brzdy k vlečnému ramenu.
Krok 22

Zaistite lanko parkovacej brzdy pomocou zádržného krúžku. Použite priebojník. Použite kladivo.
Krok 23

Nainštalujte upevnenie tyčky k stabilizátoru a upevnite ho. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite XZN č. 6. Použite momentový kľúč. Utiahnite ju krútiacim momentom 45 Nm.
Krok 24

Odstráňte podperu spod zadného ramena.
Krok 25

Vyčistite povrch brzdového kotúča. Použite drôtenú kefu. Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 26

Nainštalujte koleso.

Výmena: spodné vlečné rameno zadného zavesenia kolies – VW PASSAT Variant (365). Odporúčajú odborníci z AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 27

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 28

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 29

Odstráňte zdviháky a kliny.
