Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ Trieda A (W168) A 170 CDI (168.009, 168.109)

Postup sa môže mierne meniť podľa dizajnu auta.

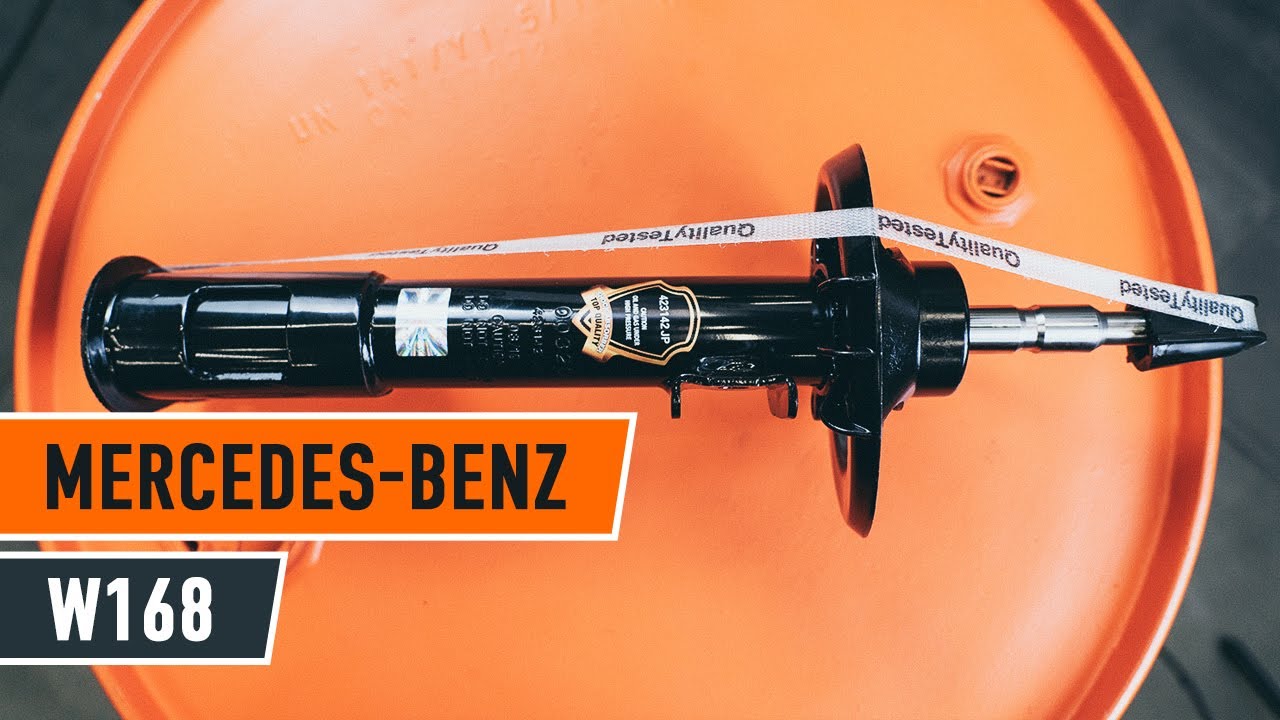

Ako vymeniť vzperu predné tlmiča na MERCEDES W168 [NÁVOD AUTODOC]

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. Nástroje, ktoré možno budete potrebovať:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Momentový kľúč

                        Kombinačný kľúč č.18

                        Kombinačný kľúč č.21

                        Nástavec č. Е12

                        Nástavec č. 16

                        Nástavec č. 18

                        Nástavec č. 21

                        HEX nástavec č. H6

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Okrúhle kliešte

                        Hydraulický pružinový kompresor

                        Hydraulický prevodový zdvihák

                        Chránič blatníka

                        Klin pod koleso auta

Všetky diely, ktoré potrebujete vymeniť – Tlmič pruzenia pre Trieda A (W168) a iné modely MERCEDES-BENZ

MERCEDES-BENZ Trieda A (W168) A 170 CDI (168.009, 168.109)

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. AUTODOC odporúča:

Obe vzpery tlmičov predného odpruženia je potrebné vymeniť spolu.
Proces výmeny je rovnaký pre ľavú a pravú vzperu tlmiča na prednom zavesení kolies.
Prosím pozor: všetky práce na aute - Mercedes W168 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča.Použite drôtenú kefu.Použite sprej WD-40.
Krok 4

Uvoľnite horné upevňovacie prvky tlmiča.Použite nástavec č.Е12.Použite ráčňový kľúč.
Krok 5

Kolesá auta zaistite pomocou klinov.

Krok 6

Uvoľnite upevňovacie skrutky kolesa.Použite rázový nástavec na koleso č. 17.
Krok 7

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 8

Odskrutkujte skrutky kolies.

AUTODOC odporúča:

Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Mercedes W168
Krok 9

Odstráňte koleso.
Krok 10

Vyčistite upevňovacie prvky vzpery stabilizátora.Použite drôtenú kefu.Použite sprej WD-40.
Krok 11

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča.Použite nástavec č.16.Použite ráčňový kľúč.
Krok 12

Odstráňte stabilizačnú tyč.
Krok 13

Odpojte vodiče snímača ABS.
Krok 14

Odpojte vodič snímača opotrebenia brzdovej platničky.
Krok 15

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa.Použite drôtenú kefu.Použite sprej WD-40.
Krok 16

Odskrutkujte upevňovacie prvky spájajúce tlmič k hlave ložiska čapu kolesa.Použite kombinačný kľúč č.18.Použite nástavec č.18.Použite ráčňový kľúč.
Krok 17

Podoprite kĺb riadenia.Použite zdvihák s hydraulickými prevodmi.
Krok 18

Odstráňte upevňovacie skrutky.
Krok 19

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 20

Uvoľnite držiaky uloženia plastovej vzpery.Použite okrúhle kliešte.
Krok 21

Odstráňte vzperu zavesenia kolies.
Krok 22

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. Profesionáli odporúčajú:

Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 23

Stlačte pružinu.
Krok 24

Natrite tyč vzpery tlmiča.Použite drôtenú kefu.Použite sprej WD-40.
Krok 25

Odstráňte skrutku piestnice vzpery.Použite kombinačný kľúč č.21.Použite imbusový kľúč č. H6.Použite ráčňový kľúč.
Krok 26

Odstráňte uloženie tlmiča, návlek a tlmiaci doraz.

AUTODOC odporúča:

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 27

Uvoľnite vinutú pružinu.
Krok 28

Odstráňte pružinu.
Krok 29

Odstráňte starý tlmič z hydraulického kompresora na vinuté pružiny.
Krok 30

Nainštalujte nový tlmič na hydraulický kompresor na vinuté pružiny.

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. Tip od AUTODOC:

Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 31

Nainštalujte návlek proti prachu a doraz na nový tlmič.
Krok 32

Nainštalujte pružinu na tlmič.
Krok 33

Stlačte pružinu.
Krok 34

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 35

Upevnite maticu piestu vzpery tlmiča.Použite nástavec č.21.Použite imbusový kľúč č. H6.Použite momentový kľúč.Utiahnite ju krútiacim momentom 51 Nm.

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. AUTODOC odporúča:

Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 36

Uvoľnite pružinu.
Krok 37

Natrite tyč vzpery tlmiča.Použite medené mazivo.
Krok 38

Odstráňte zostavenú vzperu tlmiča.
Krok 39

Vyčistite montážne pozície vzpery tlmiča.Použite drôtenú kefu.Použite sprej WD-40.
Krok 40

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 41

Zaistite vrchné upevnenia vzpery tlmiča.Neuťahujte ho.

AUTODOC odporúča:

Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Mercedes W168

Krok 42

Vyčistite montážne pozície vzpery tlmiča.Použite drôtenú kefu.Použite sprej WD-40.
Krok 43

Upevnite vzpery tlmiča k tiahlu riadenia.
Krok 44

Nainštalujte upevňovacie skrutky.
Krok 45

Odstráňte podperu zo spodnej strany čapu nápravy.

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. AUTODOC odporúča:

Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 46

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu.Použite kombinačný kľúč č.18.Použite nástavec č.18.Použite momentový kľúč.Utiahnite ju krútiacim momentom 78 Nm.
Krok 47

Zapojte konektory ABS snímača.
Krok 48

Zapojte vodič snímača opotrebenia brzdovej platničky.
Krok 49

Vyčistite montážne pozície vzpery stabilizátora.Použite drôtenú kefu.Použite sprej WD-40.
Krok 50

Nainštalujte priečne stabilizačné rameno.
Krok 51

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča.Použite nástavec č.16.Použite momentový kľúč.Utiahnite ju krútiacim momentom 55 Nm.
Krok 52

Natrite upevňovacie prvky tlmiča.Použite medené mazivo.
Krok 53

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa.Použite medené mazivo.
Krok 54

Vyčistite povrch brzdového kotúča.Použite čistič bŕzd.

AUTODOC odporúča:

Výmena: jednotka prużenia, tlmič prużenia – Mercedes W168. Po aplikovaní spreja niekoľko minút počkajte.
Krok 55

Nainštalujte koleso.

AUTODOC odporúča:

Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Mercedes W168
Krok 56

Zaskrutkujte skrutky kolies.Použite rázový nástavec na koleso č. 17.
Krok 57

Dajte auto dolu a skrutkujte skrutky v krížovom poradí.Použite rázový nástavec na koleso č. 17.Použite momentový kľúč.Utiahnite ju krútiacim momentom 120 Nm.
Krok 58

Odstráňte zdviháky a kliny.
Krok 59

Utiahnite vrchné upevňovacie prvky tlmiča.Použite nástavec č.Е12.Použite momentový kľúč.Utiahnite ju krútiacim momentom 32 Nm.
Krok 60

Natrite upevňovacie prvky tlmiča.Použite medené mazivo.
Krok 61

Odstráňte ochranný kryt blatníka.
Krok 62

Zatvorte kapotu.
