Dôležité!

Tento proces výmeny môžete použiť pre model:
SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 1.6 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 TDI 16V, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 1.6 MultiFuel, SEAT Leon Hatchback (1P1) 1.4 16V, SEAT Leon Hatchback (1P1) 1.4 TSI, SEAT Leon Hatchback (1P1) 1.8 TSI, SEAT Leon Hatchback (1P1) 2.0 TDI, SEAT Leon Hatchback (1P1) 2.0 TFSI, SEAT Leon Hatchback (1P1) 2.0 Cupra R, SEAT Leon Hatchback (1P1) 1.6 LPG, SEAT Leon Hatchback (1P1) 1.2 TSI, SEAT Leon Hatchback (1P1) 2.0 FSI … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

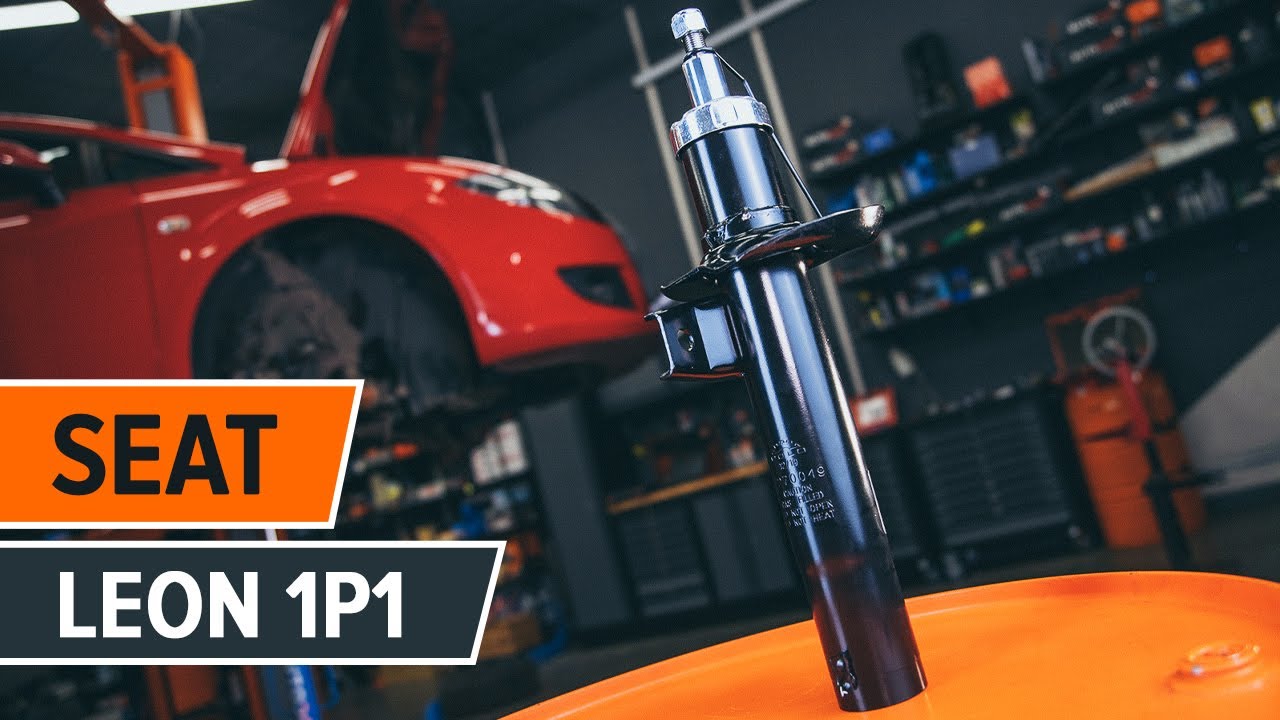

Ako vymeniť vzperu predné tlmiča na SEAT LEON 1P1 [NÁVOD AUTODOC]

Ako vymeniť predné jednotka prużenia, tlmič prużenia na Seat Leon 1P1 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Tlmič pruzenia pre Leon Hatchback (1P1) a iné modely SEAT

Tlmič pérovania

Jednotka prużenia, Tlmič prużenia

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 1.6 TDI nafta (90 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 1.6 TDI nafta (105 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 FSI Benzín (150 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TFSI Benzín (185 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TDI 16V nafta (140 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TDI nafta (170 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TDI nafta (140 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TFSI Benzín (200 KS)

        Tlmič pérovania pre SEAT Leon Hatchback (1P1) 2.0 TFSI Benzín (240 KS)

Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Potrebné nástroje:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Keramické mazivo

                        Medené mazivo

                        Momentový kľúč

                        Kombinačný kľúč č.10

                        Kombinačný kľúč č.18

                        Nástavec č. 10

                        Nástavec č. 13

                        Nástavec č. 16

                        Nástavec č. 18

                        12-hranový nástrčný kľúč č. 24

                        21-mm kľúč na montáž matice tlmiča

                        XZN nástavec č.6

                        XZN nástavec č.14

                        Nástavec na tlmič odpruženia

                        Hviezdicový nástavec Torx T30

                        HEX nástavec č. H6

                        HEX nástavec č. H7

                        Úderová rázová hlavica na matice kolies č.17

                        Ráčňový kľúč

                        Vratidlo

                        Hydraulický prevodový zdvihák

                        Chránič blatníka

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Odporúčajú odborníci z AUTODOC:

Obe vzpery tlmičov predného odpruženia je potrebné vymeniť spolu.
Proces výmeny je rovnaký pre ľavú a pravú vzperu tlmiča na prednom zavesení kolies.
Prosím pozor: všetky práce na aute - Seat Leon 1P1 – sa musia vykonávať pri vypnutom motore.

Výmenu vykonajte v nasledujúcom poradí:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Vyčistite upevňovacie prvky plastového panela. Použite drôtenú kefu. Použite sprej WD-40.
Krok 4

Odskrutkujte upevňovacie prvky plastového panela. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 5

Odstráňte gumový pásik.
Krok 6

Odstráňte plastový panel.
Krok 7

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 8

Uvoľnite horné upevňovacie prvky tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 9

Kolesá auta zaistite pomocou klinov.

Krok 10

Uvoľnite upevňovací prvok hnacieho hriadeľa. Použite 12-hranový nástrčný kľúč č. 24. Použite vratidlo.
Krok 11

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 12

Zdvihnite auto.

Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Profesionáli odporúčajú:
Ak používate zdvihák, uistite sa, že je položený na plochom povrchu bez akýchkoľvek nerovností.Nezabudnite dodatočne zaistiť auto pomocou montážnych podstavcov.
Krok 13

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Seat Leon 1P1
Krok 14

Odstráňte koleso.
Krok 15

Vyčistite upevnenie, ktoré spája záves stabilizátora k tlmiču. Použite drôtenú kefu. Použite sprej WD-40.
Krok 16

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite kombinačný kľúč č.18. Použite XZN č. 6. Použite ráčňový kľúč.
Krok 17

Odstráňte stabilizačnú tyč.
Krok 18

Odpojte vodiče snímača ABS.
Krok 19

Vyčistite upevnenie, ktoré spája svorku brzdovej hadičky k tlmiču. Použite drôtenú kefu. Použite sprej WD-40.
Krok 20

Odskrutkujte upevnenie, ktoré spája svorku brzdovej hadičky k tlmiču. Použite kombinačný kľúč č.10.
Krok 21

Odstráňte svorku brzdovej hadičky.
Krok 22

Vyčistite spodné upevnenie spájajúce tlmič k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 23

Odskrutkujte spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite nástavec č.18. Použite XZN č. 14. Použite ráčňový kľúč.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Seat Leon 1P1
Krok 24

Odstráňte upevňovaciu skrutku.
Krok 25

Vyčistite upevňovacie prvky spájajúce guľový čap a ovládacie rameno odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 26

Odskrutkujte upevňovacie prvky spájajúce guľový čap k ovládaciemu ramenu. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 27

Odpojte guľový čap od A-ramena.
Krok 28

Odskrutkujte upevňovací prvok spojujúci hnací hriadeľ a náboj kolesa.

Krok 29

Odstráňte upevňovaciu skrutku.
Krok 30

Odpojte hnací hriadeľ od hlavy ložiska čapu.

Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Tip:
Uistite sa, že hnací hriadeľ nie je bez záťaže (keď je auto zdvihnuté).
Krok 31

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 32

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite špeciálny nástavec na odstránenie tlmiča.
Krok 33

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 34

Odskrutkujte vrchné upevňovacie prvky tlmiča.

AUTODOC odporúča:
Seat Leon 1P1 – Pre vyhnutie sa zraneniu držte vzperu zavesenia kolies pri odskrutkovávaní upevňovacích skrutiek.
Krok 35

Odstráňte vzperu zavesenia kolies.
Krok 36

Nastavte tlmič na kompresor pružín.

AUTODOC odporúča:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 37

Stlačte pružinu.
Krok 38

Vyčistite piestnu tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 39

Odstráňte skrutku piestnice vzpery. Použite 21-mm kľúč na montáž matice tlmiča. Použite imbusový kľúč č. H7. Použite ráčňový kľúč.
Krok 40

Odstráňte horné uloženie vzpery tlmiča spolu s dorazom.
Krok 41

Uvoľnite vinutú pružinu.
Krok 42

Odstráňte pružinu.
Krok 43

Odstráňte protiprachovú manžetu.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 44

Odstráňte starý tlmič z hydraulického kompresora na vinuté pružiny.
Krok 45

Nainštalujte nový tlmič na hydraulický kompresor na vinuté pružiny.

AUTODOC odporúča:
Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 46

Nainštalujte pružinu na tlmič.
Krok 47

Stlačte pružinu.
Krok 48

Nainštalujte protiprachovú manžetu.
Krok 49

Nainštalujte horné uloženie vzpery tlmiča spolu s dorazom.
Krok 50

Upevnite maticu piestu vzpery tlmiča. Použite 21-mm kľúč na montáž matice tlmiča. Použite imbusový kľúč č. H6. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.

Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Tip:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 51

Uvoľnite pružinu.
Krok 52

Natrite tyč vzpery tlmiča. Použite medené mazivo.
Krok 53

Odstráňte zostavenú vzperu tlmiča.
Krok 54

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 55

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 56

Natrite drážky homokinetického kĺbu hnacieho hriadeľa. Použite medené mazivo.
Krok 57

Vyčistite montážnu pozíciu guľového čapu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 58

Vyčistite montážnu pozíciu tlmiča na hlave ložiska čapu kolesa. Vyčistite montážnu pozíciu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 59

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 60

Zaistite vrchné upevnenia vzpery tlmiča. Neuťahujte ho.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. Seat Leon 1P1
Krok 61

Upevnite vzpery tlmiča k tiahlu riadenia.
Krok 62

Nainštalujte upevňovaciu skrutku.
Krok 63

Zaskrutkujte upevňovací prvok, ktorý spája tlmič k hlave ložiska čapu. Použite nástavec č.18. Použite XZN č. 14. Použite ráčňový kľúč.
Krok 64

Odstráňte podperu zo spodnej strany čapu nápravy.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 65

Nainštalujte hnací hriadeľ.
Krok 66

Nainštalujte a utiahnite skrutku hnacieho hriadeľa. Použite 12-hranový nástrčný kľúč č. 24. Použite ráčňový kľúč.
Krok 67

Pripojte guľový čap k ovládaciemu ramenu.
Krok 68

Utiahnite upevňovacie prvky, ktoré spájajú guľový čap k ramenu zavesenia kolies. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 69

Nainštalujte priečne stabilizačné rameno.
Krok 70

Utiahnite upevňovací prvok vzpery stabilizátora. Použite nástavec č.18. Použite XZN č. 6. Použite ráčňový kľúč.
Krok 71

Utiahnite spodné upevňovacie prvky tlmiča. Použite nástavec č.18. Použite XZN č. 14. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°
Krok 72

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.18. Použite XZN č. 6. Použite momentový kľúč. Utiahnite ju krútiacim momentom 65 Nm.
Krok 73

Utiahnite upevňovacie prvky spájajúce guľový čap k ovládaciemu ramenu. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 74

Vyčistite upevňovacie prvky držiaka brzdovej hadičky. Použite drôtenú kefu. Použite sprej WD-40.
Krok 75

Nainštalujte svorku brzdovej hadičky.
Krok 76

Utiahnite upevnenie, ktoré spája svorku brzdovej hadičky k tlmiču. Použite kombinačný kľúč č.10.
Krok 77

Upevnite upevňovaciu svorku brzdovej hadičky k vzpere tlmiča. Použite nástavec č.10. Použite momentový kľúč. Utiahnite ju krútiacim momentom 12 Nm.
Krok 78

Zapojte konektory ABS snímača.
Krok 79

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu.
Krok 80

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite keramické mazivo.
Krok 81

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – Seat Leon 1P1. Po aplikovaní spreja niekoľko minút počkajte.
Krok 82

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Seat Leon 1P1
Krok 83

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 84

Dajte auto na zem.
Krok 85

Utiahnite skrutku spájajúcu hnací hriadeľ a náboj kolesa. Použite 12-hranový nástrčný kľúč č. 24. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°
Krok 86

Utiahnite skrutky kolies využitím krížového vzoru utiahnutia. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 87

Odstráňte zdviháky a kliny.
Krok 88

Utiahnite vrchné upevňovacie prvky tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 15 Nm.+90°
Krok 89

Natrite upevnenia ložiska vzpery tlmiča. Použite medené mazivo.
Krok 90

Nainštalujte plastový panel.
Krok 91

Zaskrutkujte upevňovacie prvky plastového panela. Použite hviezdicový Torx T30. Použite ráčňový kľúč.
Krok 92

Utiahnite upevňovacie prvky plastového panela. Použite hviezdicový Torx T30. Použite momentový kľúč. Utiahnite ju krútiacim momentom 8 Nm.
Krok 93

Nainštalujte gumový pásik.
Krok 94

Odstráňte ochranný kryt blatníka.
Krok 95

Zatvorte kapotu.

Bol tento návod užitočný?

Prosím, ohodnoťte tento návod na úrovni od 1 do 5. Ak máte nejaké otázky, neváhajte sa nás opýtať.

Ako vymeniť predné pružina podvozku na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
4.07 MB
Ako vymeniť zadné tlmiče pruženia na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
1.97 MB
Ako vymeniť zadné brzdové platničky na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
1.51 MB
Ako vymeniť predné brzdové platničky na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
1.76 MB
Ako vymeniť predné brzdové kotúče na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
2.23 MB
Ako vymeniť zadné brzdové kotúče na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
2.13 MB

Ako vymeniť zadné tlmiče pruženia na Seat Leon 1P1 – návod na výmenu

Stiahnuť zadarmo
1.97 MB
Ako vymeniť predné jednotka prużenia, tlmič prużenia na Seat Leon 1M1 – návod na výmenu

Stiahnuť zadarmo
3.71 MB
Ako vymeniť zadné tlmiče pruženia na Seat Leon 1M1 – návod na výmenu

Stiahnuť zadarmo
1.93 MB
Ako vymeniť predné jednotka prużenia, tlmič prużenia na SEAT Leon Hatchback (5F1) – návod na výmenu

Stiahnuť zadarmo
3.85 MB
Ako vymeniť zadné tlmiče pruženia na SEAT Leon Hatchback (5F1) – návod na výmenu

Stiahnuť zadarmo
2.7 MB
Ako vymeniť predné jednotka prużenia, tlmič prużenia na SEAT Leon ST (5F8) – návod na výmenu

Stiahnuť zadarmo
3.85 MB

Váš profil je váš osobný asistent.

Sleduje výdavky na auto, zapisuje do servisnej knihy a plánov výmeny, a ukladá obľúbené materiály, poznámky a dokumenty

Nainštalujte si aplikáciu AUTODOC CLUB!

Váš osobný správca nákladov na auto, tipy na údržbu auta, pripomienky o nadchádzajúcich udalostiach a servisných intervaloch, pokyny k svojpomocnej oprave – všetko vo vašom smartphone.

Skenovať

Pre stiahnutie aplikácie:

- naskenujte QR kód
- stiahnuť z App Store
- stiahnuť z Google Play

Ako odstrániť škrabance z auta | AUTODOC tipy

13K zobrazení

Publikované dňa: 12/05/2022
Čo robiť, ak klimatizácia vášho auta nefunguje správne | AUTODOC tipy

5K zobrazení

Publikované dňa: 17/06/2021
Ako si opraviť vaše auto s AUTODOC CLUB

521 zobrazení

Publikované dňa: 30/11/2021
5 nástrojov, ktoré neuveriteľne zjednodušujú opravu auta | AUTODOC tipy

929 zobrazení

Publikované dňa: 25/01/2024
