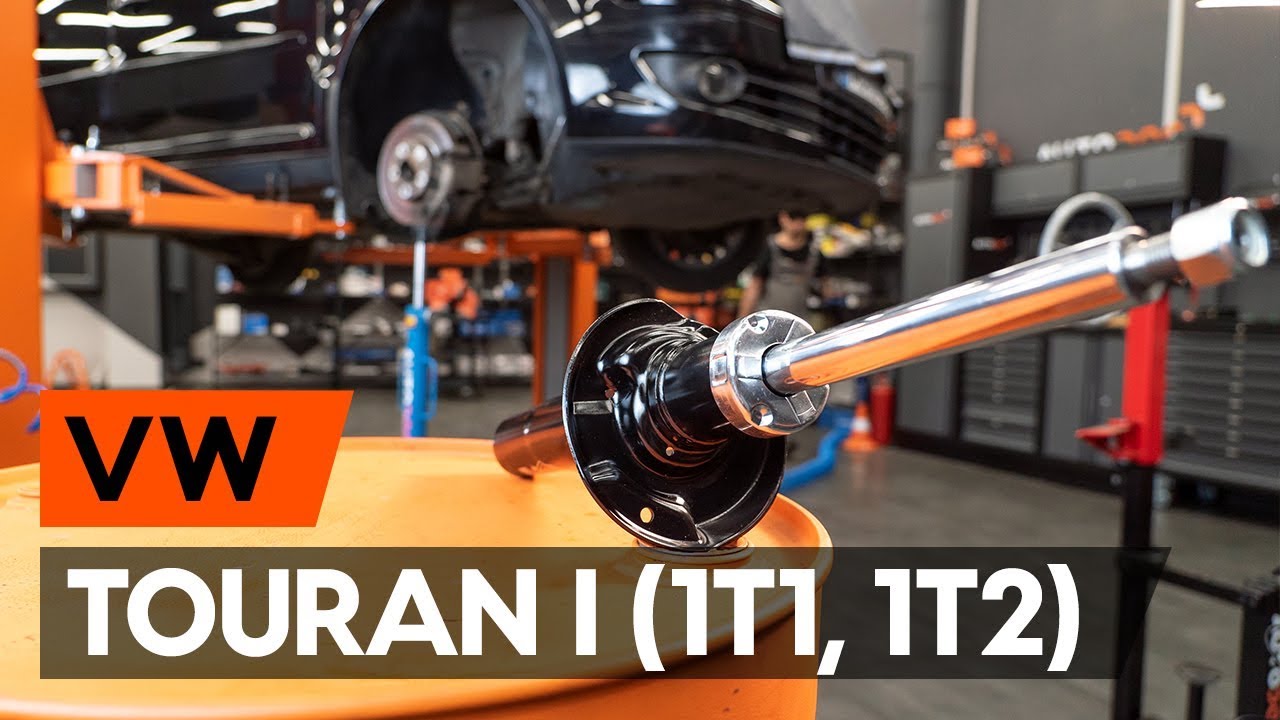

Ako vymeniť predné jednotka prużenia, tlmič prużenia na VW Touran 1T1 1T2 – návod na výmenu

stiahnutí: 5

Zobrazenia: 50

Dôležité!

Tento proces výmeny môžete použiť pre model:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť vzperu predného tlmiča na VW TOURAN 1 (1T1, 1T2) [NÁVOD AUTODOC]

Ako vymeniť predné jednotka prużenia, tlmič prużenia na VW Touran 1T1 1T2 – návod na výmenu

Alternatívne produkty

Tlmič pérovania

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Potrebné nástroje:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.11

                      Kombinačný kľúč č.17

                      Kombinačný kľúč č.21

                      HEX nástavec č. H6

                      Hviezdicový nástavec Torx T30

                      XZN nástavec č. 12

                      Nástavec č. 13

                      Nástavec č. 16

                      Nástavec č. 18

                      Nástavec č. 19

                      Nástavec č. 21

                      Nástavec č. 24

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Nástavec na tlmič odpruženia

                      Vratidlo

                      Páčidlo

                      Hydraulický pružinový kompresor

                      Hydraulický prevodový zdvihák

                      Chránič blatníka

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Odporúčajú odborníci z AUTODOC:

Obe vzpery tlmičov predného odpruženia je potrebné vymeniť spolu.
Proces výmeny je rovnaký pre ľavú a pravú vzperu tlmiča na prednom zavesení kolies.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Postupujte podľa nasledovného procesu:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Odstráňte tesnenie mriežky na odvádzanie vody.
Krok 4

Odskrutkujte upevňovacie prvky odvodového kanálika pod stieračmi čelného skla. Použite hviezdicový Torx T30.
Krok 5

Odstráňte odvodový kanálik pod stieračmi čelného skla.
Krok 6

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 8

Kolesá auta zaistite pomocou klinov.
Krok 9

Uvoľnite upevňovací prvok náboja kolesa. Použite nástavec č.24. Použite vratidlo.
Krok 10

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 11

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 12

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. VW Touran 1T1 1T2
Krok 13

Odstráňte koleso.
Krok 14

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 15

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 16

Odstráňte stabilizačnú tyč.
Krok 17

Vyčistite upevňovacie prvky držiaka brzdovej hadičky. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Odskrutkujte skrutku a odstráňte montážnu svorku brzdovej hadičky a kábel ABS. Použite kombinačný kľúč č.11.
Krok 19

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 20

Odskrutkujte spodné upevnenie vzpery tlmiča. Použite nástavec č.18. Použite XZN č. 12. Použite vratidlo. Použite ráčňový kľúč.
Krok 21

Odstráňte upevňovaciu skrutku. Použite nástavec č.18. Použite XZN č. 12.
Krok 22

Odstráňte upevňovaciu skrutku. Použite nástavec č.24.
Krok 23

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite sprej WD-40.
Krok 24

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 25

Odskrutkujte upevňovací prvok spojujúci guľový čap a ovládacie rameno odpruženia. Použite nástavec č.16. Použite vratidlo.
Krok 26

Odpojte guľový čap od ramena. Použite páčidlo.
Krok 27

Odstráňte hnací hriadeľ z náboja kolesa.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Profesionáli odporúčajú:
Uistite sa, že hnací hriadeľ nie je bez záťaže (keď je auto zdvihnuté).
Krok 28

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 29

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite špeciálny nástavec na odstránenie tlmiča. Použite ráčňový kľúč.
Krok 30

Odpojte kĺb riadenia od vzpery tlmiča.
Krok 31

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite nástavec č.13.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. AUTODOC odporúča:
Aby ste sa vyhli zraneniam, držte vzperu tlmiča pri odskrutkovávaní upevňovacích skrutiek.
Krok 32

Odstráňte vzperu zavesenia kolies.
Krok 33

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Tip od odborníkov z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 34

Stlačte pružinu.
Krok 35

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 36

Odstráňte skrutku piestnice vzpery. Použite imbusový kľúč č. H6. Použite kombinačný kľúč č.21. Použite ráčňový kľúč.
Krok 37

Odstráňte vrchné uloženie vzpery.
Krok 38

Uvoľnite vinutú pružinu.
Krok 39

Odstráňte pružinu.
Krok 40

Odstráňte prachový návlek tlmiča a doraz tlmiča.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Profesionáli odporúčajú:
Dôkladne skontrolujte uloženie tlmiča, prachový návlek a doraz. Ak je to potrebné, vymeňte ich.
Krok 41

Odstráňte starý tlmič z hydraulického kompresora na vinuté pružiny.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Tip:
Pred inštaláciou ručne stlačte nový tlmič aspoň 3-5 krát.
Krok 42

Nainštalujte nový tlmič na hydraulický kompresor na vinuté pružiny.
Krok 43

Nainštalujte pružinu na tlmič.
Krok 44

Stlačte pružinu.
Krok 45

Nainštalujte návlek proti prachu a doraz na nový tlmič.
Krok 46

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 47

Upevnite maticu piestu vzpery tlmiča. Použite imbusový kľúč č. H6. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. AUTODOC odporúča:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 48

Uvoľnite pružinu.
Krok 49

Odstráňte zostavenú vzperu tlmiča.
Krok 50

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 51

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Neuťahujte ho.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. VW Touran 1T1 1T2
Krok 52

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 53

Upevnite vzpery tlmiča k tiahlu riadenia.
Krok 54

Nainštalujte upevňovaciu skrutku.
Krok 55

Zaskrutkujte upevňovací prvok, ktorý spája tlmič k hlave ložiska čapu. Použite nástavec č.18. Použite XZN č. 12. Použite ráčňový kľúč.
Krok 56

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 57

Odstráňte podperu zo spodnej strany čapu nápravy.

Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Odporúčajú odborníci z AUTODOC:
Zdvihák s hydraulickými prevodmi pomaly, hladko a bez trhania dajte dolu, aby sa nepoškodili zostavy a mechanizmy.
Krok 58

Nainštalujte hnací hriadeľ do náboja kolesa.
Krok 59

Pripojte guľový čap k ovládaciemu ramenu.
Krok 60

Utiahnite upevnenie guľového čapu. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 61

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 62

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 63

Natrite upevňovacie prvky tlmiča. Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 64

Nainštalujte priečne stabilizačné rameno.
Krok 65

Utiahnite upevnenie spájajúce vzperu stabilizátora k vzpere tlmiča. Použite kombinačný kľúč č.17. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 66

Namažte všetky spojenia vzpery stabilizátora. Použite medené mazivo.
Krok 67

Odstráňte podperu spod ramena.

AUTODOC odporúča:
VW Touran 1T1 1T2 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 68

Nainštalujte a utiahnite skrutku hnacieho hriadeľa. Použite nástavec č.24.
Krok 69

Nainštalujte montážnu svorku brzdovej hadičky a kábel ABS. Použite kombinačný kľúč č.11.
Krok 70

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 71

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: jednotka prużenia, tlmič prużenia – VW Touran 1T1 1T2. Po aplikovaní spreja niekoľko minút počkajte.
Krok 72

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. VW Touran 1T1 1T2
Krok 73

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 74

Dajte auto na zem.
Krok 75

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 15 Nm.+90°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 76

Natrite upevnenia ložiska vzpery tlmiča. Použite medené mazivo.
Krok 77

Nainštalujte odvodový kanálik pod stieračmi čelného skla.
Krok 78

Zaskrutkujte upevňovacie prvky odvodového kanálika pod stieračmi čelného skla. Použite hviezdicový Torx T30.
Krok 79

Nainštalujte tesnenie mriežky na odvádzanie vody.
Krok 80

Utiahnite skrutky kolies využitím krížového vzoru utiahnutia. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 81

Utiahnite skrutku spájajúcu hnací hriadeľ a náboj kolesa. Použite nástavec č.24. Použite momentový kľúč. Utiahnite ju krútiacim momentom 200 Nm.+180°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 82

Odstráňte zdviháky a kliny.
Krok 83

Odstráňte ochranný kryt blatníka.
Krok 84

Zatvorte kapotu.
