Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ Trieda C Saloon (W203) C 180 (203.035), MERCEDES-BENZ Trieda C Saloon (W203) C 200 Kompressor (203.045), MERCEDES-BENZ Trieda C Saloon (W203) C 320 (203.064), MERCEDES-BENZ Trieda C Saloon (W203) C 200 CDI (203.004), MERCEDES-BENZ Trieda C Saloon (W203) C 270 CDI (203.016), MERCEDES-BENZ Trieda C Saloon (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ Trieda C Saloon (W203) C 180 Kompressor (203.046), MERCEDES-BENZ Trieda C Saloon (W203) C 200 Kompressor (203.042), MERCEDES-BENZ Trieda C Saloon (W203) C 200 CDI (203.007), MERCEDES-BENZ Trieda C Saloon (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ Trieda C Saloon (W203) C 230 Kompressor (203.040), MERCEDES-BENZ Trieda C Saloon (W203) C 220 CDI (203.008), MERCEDES-BENZ Trieda C Saloon (W203) C 320 CDI (203.020), MERCEDES-BENZ Trieda C Saloon (W203) C 280 (203.054), MERCEDES-BENZ Trieda C Saloon (W203) C 350 (203.056), MERCEDES-BENZ Trieda C Saloon (W203) C 230 (203.052) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

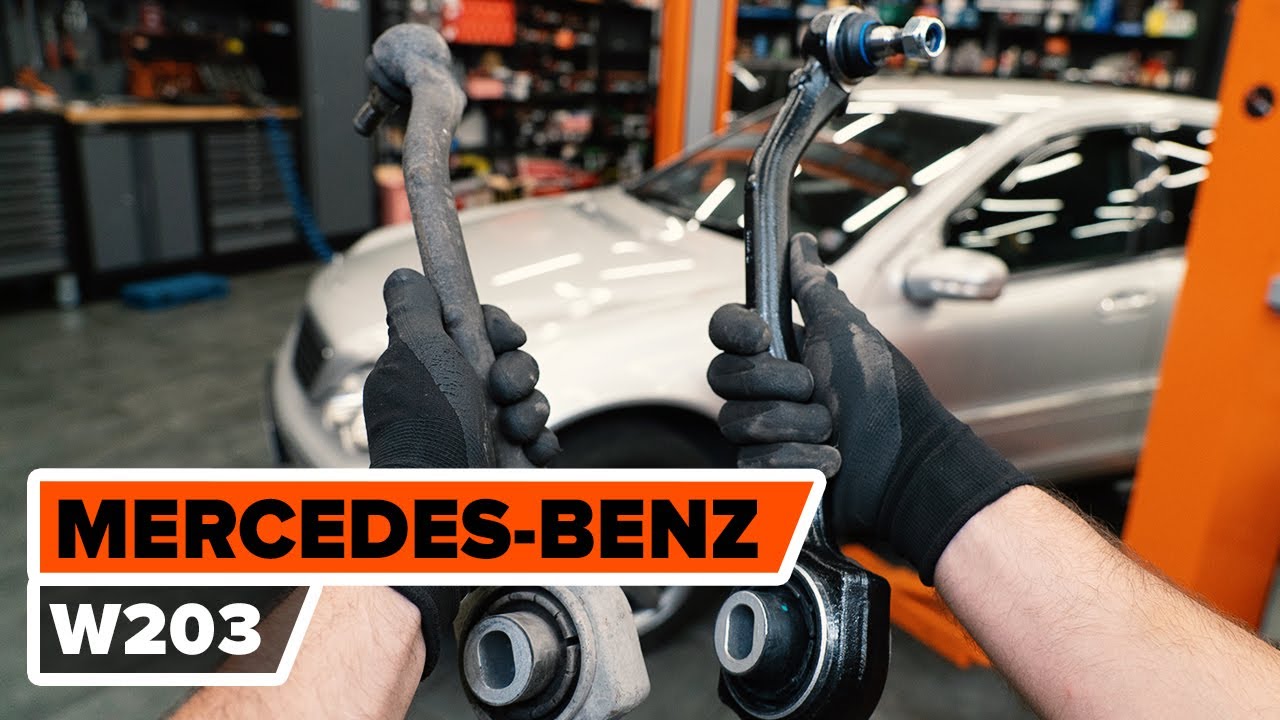

Ako vymeniť predné rameno zavesenia kolies na MERCEDES-BENZ W203 Trieda C [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na Mercedes W203 – návod na výmenu

Alternatívne produkty

Rameno zavesenia kolies

Výmena: predné spodné rameno – Mercedes W203. Nástroje, ktoré možno budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Momentový kľúč

                      Kombinačný kľúč č.21

                      Kombinačný kľúč č.22

                      Nástavec č. 8

                      Nástavec č. 21

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Sťahovák guľového čapu

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Mercedes W203. AUTODOC odporúča:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Prosím pozor: všetky práce na aute - Mercedes W203 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Mercedes W203
Krok 5

Odstráňte koleso.
Krok 6

Odstráňte upevnenia spodného krytu olejovej vane. Použite nástavec č.8. Použite ráčňový kľúč.
Krok 7

Odstráňte kryt olejovej vane.
Krok 8

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes W203. Po aplikovaní spreja niekoľko minút počkajte.
Krok 9

Odskrutkujte upevnenie ramena od podporného rámu. Použite kombinačný kľúč č.21. Použite nástavec č.21. Použite ráčňový kľúč.
Krok 10

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes W203. Po aplikovaní spreja niekoľko minút počkajte.
Krok 11

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite kombinačný kľúč č.21.
Krok 12

Odpojte guľový čap od čapu riadenia. Použite sťahovák na guľové čapy.
Krok 13

Odstráňte upevňovaciu skrutku.
Krok 14

Odstráňte rameno.
Krok 15

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 16

Nainštalujte nové rameno.

Výmena: predné spodné rameno – Mercedes W203. Profesionáli odporúčajú:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 17

Nainštalujte upevňovaciu skrutku.
Krok 18

Spojte guľový čap a kĺb tiahla riadenia.
Krok 19

Zaskrutkujte upevňovací prvok spájajúci guľový čap k hlave ložiska čapu nápravy. Použite kombinačný kľúč č.22.
Krok 20

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 21

Zaskrutkujte upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite kombinačný kľúč č.21. Použite nástavec č.21. Použite ráčňový kľúč.
Krok 22

Utiahnite zadný upevňovací prvok spojujúci rameno a podporný rám karosérie auta. Použite kombinačný kľúč č.21. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 80 Nm.+120°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 23

Utiahnite upevnenie guľového čapu. Použite kombinačný kľúč č.22. Použite momentový kľúč. Utiahnite ju krútiacim momentom 50 Nm.+60°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 24

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes W203. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 25

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 26

Znovu namontujte spodný kryt olejovej vane.
Krok 27

Utiahnite upevnenia spodného krytu olejovej vane. Použite nástavec č.8. Použite ráčňový kľúč.
Krok 28

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 29

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes W203. Po aplikovaní spreja niekoľko minút počkajte.
Krok 30

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Mercedes W203
Krok 31

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 32

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 33

Odstráňte zdviháky a kliny.
