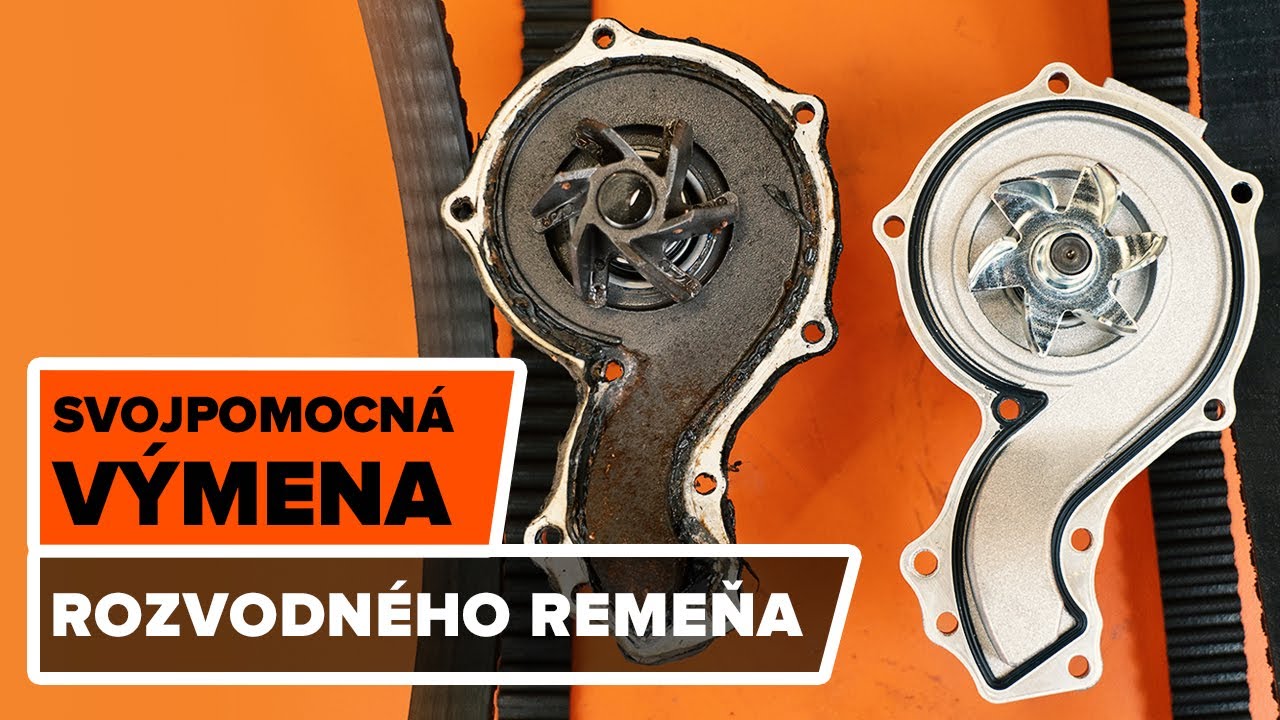

Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf 3 – návod na výmenu

stiahnutí: 3

Zobrazenia: 164

Odporúčaný interval výmeny pre kategóriu súčiastok Vodné čerpadlo + sada ozubeného remeňa : 70000 km

Dôležité!

Tento proces výmeny môžete použiť pre model:
VW GOLF III (1H1) 1.9 TD, GTD … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť sada rozvodového remeňa a vodné čerpadlo na VOLKSWAGEN GOLF 3 (1H1) [NÁVOD AUTODOC]

Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf 3 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Sada rozvodového remena pre GOLF III (1H1) a iné modely VW

Alternatívne produkty

Vodné čerpadlo + sada ozubeného remeňa

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Potrebné nástroje:

                      Drôtená kefa

                      Sprej WD-40

                      Univerzálny čistiaci sprej

                      Čistič bŕzd

                      Medené mazivo

                      Tmel

                      Momentový kľúč

                      Kombinačný kľúč č.15

                      HEX nástavec č. H6

                      Nástavec č. 7

                      Nástavec č. 10

                      12-hranový nástrčný kľúč č. 19

                      Nástavec č. 13

                      Nástavec č. 15

                      Nástavec č. 16

                      Nástavec č. 19

                      Ráčňový kľúč

                      Univerzálny kľúč na napínanie remenice

                      Set nástrojov na rozvodový systém motora

                      Kliešte na segrovky

                      Krížový skrutkovač

                      Škrabka na tmel

                      Lievik

                      Nádržka na kvapalinu

                      Páčidlo

                      Uterák z mikrovlákna

                      Chránič blatníka

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Odporúčajú odborníci z AUTODOC:

Dodržiavajte podmienky, odporúčania a požiadavky pre konkrétne diely poskytnuté výrobcom.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Postupujte podľa nasledovného procesu:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.
Krok 3

Odskrutkujte upevňovacie prvky svoriek autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 4

Odstráňte svorky autobatérie.
Krok 5

Odskrutkujte uzáver nádržky chladiacej kvapaliny.
Krok 6

Uvoľnite spony krytu vzduchového filtra.
Krok 7

Mierne podvihnite kryt uloženia vzduchového filtra.
Krok 8

Odskrutkujte upevňovacie prvky zostavy krytu distribúcie vzduchu. Použite nástavec č.7. Použite ráčňový kľúč.
Krok 9

Odstráňte zostavu krytu distribúcie vzduchu.
Krok 10

Prekryte telo škrtiacej klapky uterákom z mikrovlákna, aby sa do systému nedostal prach a špina.
Krok 11

Uvoľnite držiaky krytu vzduchového filtra. Odstráňte uloženie vzduchového filtra.
Krok 12

Odpojte upevňovacie prvky vrchného krytu rozvodov motora.
Krok 13

Odskrutkujte upevňovacie prvky vrchného krytu rozvodov motora. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 14

Odstráňte vrchný kryty rozvodov motora.
Krok 15

Kolesá auta zaistite pomocou klinov.
Krok 16

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 17

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 18

Odskrutkujte skrutky kolies.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 19

Odstráňte koleso.
Krok 20

Odskrutkujte upevňovacie prvky krytu oblúku kolesa. Použite krížový skrutkovač PH.
Krok 21

Odstráňte kryt oblúku kolesa.
Krok 22

Vyčistite upevňovacie prvky čerpadla hydraulického posilňovača riadenia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 23

Odskrutkujte upevňovacie prvky čerpadla hydraulického posilňovača riadenia. Použite nástavec č.13. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 24

Uvoľnite klinový remeň.
Krok 25

Odstráňte klinový remeň.
Krok 26

Vyčistite upevňovacie prvky alternátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 27

Uvoľnite upevňovacie prvky alternátora. Použite nástavec č.13. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 28

Odstráňte ozubený klinový remeň.
Krok 29

Vyčistite upevňovací prvok kladiek kľukového hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 30

Odskrutkujte upevňovací prvok kladiek kľukového hriadeľa. Použite imbusový kľúč č. H6. Použite ráčňový kľúč.
Krok 31

Odstráňte kladky kľukového hriadeľa.
Krok 32

Vyčistite upevňovací prvok kladky vodnej pumpy. Použite drôtenú kefu. Použite viacúčelový čistiaci sprej.
Krok 33

Odskrutkujte upevňovací prvok kladky vodnej pumpy. Použite imbusový kľúč č. H6. Použite ráčňový kľúč.
Krok 34

Odstráňte kladku vodnej pumpy.
Krok 35

Odskrutkujte upevňovacie prvky spodného krytu rozvodov motora. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 36

Odstráňte spodný kryt rozvodov motora.
Krok 37

Otočte ozubeným kolieskom kľukového hriadeľa. Použite 12-hranový nástrčný kľúč č. 19. Použite ráčňový kľúč.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip:
Piest musí byť v polohe hornej úvrate (TDC).
Krok 38

Uzamknite kladku vysokotlakového palivového čerpadla. Použite set nástrojov na rozvodový systém motora.
Krok 39

Odpojte svorku ventilačnej hadičky kľukovej skrine. Použite nástavec č.7. Použite ráčňový kľúč.
Krok 40

Odstráňte ventilačnú hadičku kľukovej skrine.
Krok 41

Odpojte svorku ventilačnej hadičky kľukovej skrine. Použite nástavec č.7. Použite ráčňový kľúč.
Krok 42

Odstráňte ventilačnú hadičku kľukovej skrine.
Krok 43

Prekryte otvor ventilu odvetrania kľukovej skrine látkou z mikrovlákna, aby sa do systému nedostala špina alebo cudzie predmety.
Krok 44

Odskrutkujte upevňovacie prvky krytu ventilu motora. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 45

Odstráňte kryt ventilu motora.

AUTODOC odporúča:
Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Ak chcete zabrániť poškodeniu súčiastky pri inštalácii, nepoužívajte príliš veľkú silu.
Krok 46

Nainštalujte nástroj na zablokovanie vačkového hriadeľa podľa továrenských označení. Použite set nástrojov na rozvodový systém motora.
Krok 47

Urobte si značku na ozubenom koliesku vačkového hriadeľa.
Krok 48

Urobte si značku na rozvodovom remeni.
Krok 49

Urobte si značku na vysokotlakovom palivovom čerpadle.

Krok 50

Urobte si značku na ozubenom koliesku kľukového hriadeľa.
Krok 51

Uvoľnite upevňovací prvok napínacej kladky rozvodového remeňa. Použite nástavec č.15. Použite ráčňový kľúč.
Krok 52

Odstráňte napínaciu kladku rozvodového remeňa.
Krok 53

Odstráňte rozvodový remeň.
Krok 54

Uvoľnite upevňovací prvok kladky podtlakového čerpadla. Použite univerzálny kľúč na napínanie remenice. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 55

Odstráňte kladku podtlakového čerpadla.
Krok 56

Odskrutkujte upevňovacie prvky čerpadla hydraulického posilňovača riadenia. Použite nástavec č.13. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 57

Odstráňte čerpadlo hydraulického posilňovača riadenia.
Krok 58

Pripravte si nádobu na kvapaliny.
Krok 59

Odpojte sponu spodnej hadičky chladiacej kvapaliny. Použite páčidlo.
Krok 60

Odpojte spodnú rúrku na chladiacu kvapalinu.
Krok 61

Vypusťte chladiacu kvapalinu z motora.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip od odborníkov z AUTODOC:
Pozor! Chladiaca kvapalina môže byť veľmi horúca.Noste ochranné rukavice, aby sa zabránilo kontaktu s horúcou kvapalinou.Celý postup práce vykonajte pri vypnutom motore.
Krok 62

Odskrutkujte upevňovacie prvky vodnej pumpy. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 63

Odstráňte vodnú pumpu. Použite páčidlo.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip od AUTODOC:
Pozor! Chladiaca kvapalina môže vyjsť z kanálikov alebo tela vodnej pumpy.
Krok 64

Vyčistite montážnu pozíciu vodnej pumpy. Použite škrabku na tmel. Použite viacúčelový čistiaci sprej.
Krok 65

Natrite montážnu pozíciu vodnej pumpy. Použite tesniaci materiál.
Krok 66

Nainštalujte tesnenie vodnej pumpy.
Krok 67

Nainštalujte novú vodnú pumpu.
Krok 68

Utiahnite upevňovacie prvky vodnej pumpy. Použite nástavec č.10. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 69

Ošetrite montážnu pozíciu kladky podtlakového čerpadla. Použite viacúčelový čistiaci sprej.
Krok 70

Nainštalujte kladku podtlakového čerpadla.
Krok 71

Utiahnite upevňovací prvok kladky podtlakového čerpadla. Použite univerzálny kľúč na napínanie remenice. Použite nástavec č.19. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 72

Pripojte spodnú rúrku chladiacej kvapaliny.
Krok 73

Pripojte sponu spodnej hadičky chladiacej kvapaliny.
Krok 74

Nainštalujte čerpadlo hydraulického posilňovača riadenia.
Krok 75

Utiahnite upevňovacie prvky čerpadla hydraulického posilňovača riadenia. Použite nástavec č.13. Použite nástavec č.16. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 76

Vyčistite montážnu pozíciu napínacej kladky rozvodového remeňa. Použite drôtenú kefu. Použite viacúčelový čistiaci sprej.
Krok 77

Ošetrite montážnu pozíciu napínacej kladky rozvodového remeňa. Použite tesniaci materiál.
Krok 78

Nainštalujte napínaciu kladku rozvodového remeňa.
Krok 79

Nainštalujte nový rozvodový remeň podľa továrenských označení.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. AUTODOC odporúča:
Dajte si pozor, aby ste nepoškodili rozvodový remeň.
Krok 80

Nastavte napnutie rozvodového remeňa pohnutím napínacej kladky. Použite kliešte na segrovky. Použite kombinačný kľúč č.15
Krok 81

Odstráňte blokovací nástroj z kladky vysokotlakového palivového čerpadla.
Krok 82

Odstráňte nástroj na zablokovanie vačkového hriadeľa.
Krok 83

Otočte ozubeným kolieskom kľukového hriadeľa. Použite 12-hranový nástrčný kľúč č. 19. Použite ráčňový kľúč.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip:
Uistite sa, že všetky súčiastky rozvodového remeňa sú namontované správne.
Krok 84

Utiahnite upevňovací prvok napínacej kladky rozvodového remeňa. Použite nástavec č.15. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 85

Vyčistite montážnu pozíciu krytu ventilu motora. Použite viacúčelový čistiaci sprej.
Krok 86

Ošetrite montážnu pozíciu krytu ventilu motora. Použite tesniaci materiál.
Krok 87

Nainštalujte tesnenie krytu ventilu motora.
Krok 88

Nainštalujte kryt ventilu motora.
Krok 89

Utiahnite upevňovacie prvky krytu ventilu motora. Použite nástavec č.10. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 90

Odstráňte látku z mikrovlákna z otvoru ventilu odvetrania kľukovej skrine.
Krok 91

Nainštalujte PCV rúrku.
Krok 92

Odstráňte látku z mikrovlákna z otvoru ventilu odvetrania kľukovej skrine.
Krok 93

Nainštalujte PCV rúrku.
Krok 94

Upevnite svorku na ventilačnej hadičke kľukovej skrine. Použite nástavec č.7. Použite ráčňový kľúč.
Krok 95

Nainštalujte spodný kryt rozvodov motora.
Krok 96

Utiahnite upevňovacie prvky spodného krytu rozvodov motora. Použite nástavec č.10. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 97

Nainštalujte kladku vodnej pumpy.
Krok 98

Utiahnite upevňovací prvky kladky vodnej pumpy. Použite imbusový kľúč č. H6. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 99

Nainštalujte kladky kľukového hriadeľa podľa továrenských označení.
Krok 100

Utiahnite upevňovací prvok kladiek kľukového hriadeľa. Použite imbusový kľúč č. H6. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 101

Nainštalujte ozubený klinový remeň.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Profesionáli odporúčajú:
Uistite sa, že ozubený klinový remeň je pevne usadený na všetkých kladkách.
Krok 102

Ozubený klinový remeň umiestnite na alternátor. Použite páčidlo.

AUTODOC odporúča:
Uistite sa, že ozubený klinový remeň je správne napnutý.
Krok 103

Nainštalujte klinový remeň.
Krok 104

Utiahnite upevňovacie prvky čerpadla hydraulického posilňovača riadenia. Použite nástavec č.13. Použite nástavec č.16. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 105

Nainštalujte vrchný kryt rozvodov motora. Uistite sa, že budete počuť kliknutie indikujúce, že súčiastka sa upevnila na svojom mieste.
Krok 106

Utiahnite upevňovacie prvky vrchného krytu rozvodov motora. Použite nástavec č.13. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 107

Utiahnite upevňovacie prvky alternátora. Použite nástavec č.13. Použite nástavec č.16. Použite momentový kľúč. Dodržte odporúčaný krútiaci moment utiahnutia.
Krok 108

Nainštalujte uloženie vzduchového filtra.
Krok 109

Uzamknite držiaky krytu vzduchového filtra.
Krok 110

Odstráňte uterák z mikrovlákna z tela škrtiacej klapky.
Krok 111

Znovu nainštalujte zostavu krytu distribúcie vzduchu.
Krok 112

Nainštalujte kryt vzduchového filtra a upevnite ho.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Odporúčajú odborníci z AUTODOC:
Pri inštalácii nepoužite príliš veľkú silu, aby sa súčiastka nepoškodila.
Krok 113

Zatlačte spony krytu vzduchového filtra na svoje miesto.
Krok 114

Zaskrutkujte upevňovacie prvky zostavy krytu distribúcie vzduchu. Použite nástavec č.7. Použite ráčňový kľúč.
Krok 115

Odstráňte uzáver nádržky na chladiacu kvapalinu.
Krok 116

Vložte lievik.
Krok 117

Chladiacu kvapalinu nalejte do nádržky na chladiacu kvapalinu.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip od AUTODOC:
Používajte iba chladiacu kvapalinu, ktorú odporúča výrobca.Hladina chladiacej kvapaliny by mala byť na značke MAX.Počkajte, kým zo systému vyjde vzduch.
Krok 118

Nainštalujte kryt oblúku kolesa do svojej montážnej pozície. Zaskrutkujte upevňovacie prvky. Použite krížový skrutkovač PH.
Krok 119

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu.
Krok 120

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 121

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Po aplikovaní spreja niekoľko minút počkajte.
Krok 122

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. VW Golf 3
Krok 123

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 124

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 125

Odstráňte zdviháky a kliny.
Krok 126

Pripojte svorky k autobatérii.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Tip:
Pracujte opatrne! Nezameňte kladnú a zápornú svorku autobatérie.
Krok 127

Zaskrutkujte upevňovacie prvky svoriek autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 128

Motor nechajte niekoľko minút bežať. Je potrebné to urobiť, aby ste odstránili zvyšný vzduch zo systému chladenia, a skontrolovali, či prvky systému pracujú správne.
Krok 129

Vypnite motor.

Krok 130

Skontrolujte hladinu chladiacej kvapaliny. Ak to bude potrebné, doplňte ju do požadovanej hladiny.

Pozor!
Hladina chladiacej kvapaliny by mala byť na značke MAX.
Krok 131

Nainštalujte uzáver nádržky chladiacej kvapaliny.

Krok 132

Zaskrutkujte uzáver nádržky chladiacej kvapaliny.
Krok 133

Odstráňte ochranný kryt blatníka.
Krok 134

Zatvorte kapotu.

Výmena: vodné čerpadlo & sada ozubeného remeňa – VW Golf 3. Profesionáli odporúčajú:
Nezabudnite si zaznamenať počet najazdených kilometrov, pri ktorom ste menili set rozvodového remeňa a vodnej pumpy.

Bol tento návod užitočný?

Prosím, ohodnoťte tento návod na úrovni od 1 do 5. Ak máte nejaké otázky, neváhajte sa nás opýtať.

Potrebujete nové pneumatiky?

Zistite, ktoré veľkosti pneumatík a diskov sú kompatibilné s modelom VW Golf III Hatchback (1H1)

Prehľadávať pneumatiky

Ako vymeniť ozubený klinového na VW Golf 3 – návod na výmenu

Stiahnuť zadarmo
1.83 MB
Ako vymeniť zapaľovacie sviečky na VW Golf 3 – návod na výmenu

Stiahnuť zadarmo
1.09 MB
Ako vymeniť termostat na VW GOLF III (1H1) – návod na výmenu

Stiahnuť zadarmo
1.21 MB
Ako vymeniť zapaľovacia cievka na VW GOLF III (1H1) – návod na výmenu

Stiahnuť zadarmo
1.62 MB
Ako vymeniť veko rozdeľovača na VW GOLF III (1H1) – návod na výmenu

Stiahnuť zadarmo
737.28 KB
Ako vymeniť príruba chladenia na VW GOLF III (1H1) – návod na výmenu

Stiahnuť zadarmo
1.23 MB

Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf IV Hatchback (1J1) – návod na výmenu

Stiahnuť zadarmo
6.25 MB
Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf V Hatchback (1K1) – návod na výmenu

Stiahnuť zadarmo
10.07 MB
Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW GOLF VI (5K1) – návod na výmenu

Stiahnuť zadarmo
6.25 MB
Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf V Variant (1K5) – návod na výmenu

Stiahnuť zadarmo
6.25 MB
Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW GOLF PLUS (5M1, 521) – návod na výmenu

Stiahnuť zadarmo
6.25 MB
Ako vymeniť vodné čerpadlo & sada ozubeného remeňa na VW Golf IV Variant (1J5) – návod na výmenu

Stiahnuť zadarmo
6.25 MB

Odomknite svojho asistenta údržby auta!

Sledujte svoje výdavky, spravujte záznamy, plánujte výmeny a mnoho ďalšieho.

Ako odstrániť škrabance z plastov v aute | AUTODOC tipy

9K zobrazení

Publikované dňa: 15/12/2022
5 možných dôvodov, prečo nefunguje ohrievač v tvojom aute

1K zobrazení

Publikované dňa: 21/11/2024
Svojpomocná obnova brzdového strmeňa | AUTODOC tipy

4K zobrazení

Publikované dňa: 02/06/2022
Chyba P0401 ✅ Čo znamená kód P0401 a ako ho opraviť?

910 zobrazení

Publikované dňa: 08/05/2025
