Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ Trieda E Saloon (W124) E 300 D (124.131), MERCEDES-BENZ Trieda E Saloon (W124) E 200 (124.019), MERCEDES-BENZ Trieda E Saloon (W124) E 220 (124.022), MERCEDES-BENZ Trieda E Saloon (W124) E 280 (124.029), MERCEDES-BENZ Trieda E Saloon (W124) E 280 (124.028), MERCEDES-BENZ Trieda E Saloon (W124) E 320 (124.032), MERCEDES-BENZ Trieda E Saloon (W124) E 420 (124.034), MERCEDES-BENZ Trieda E Saloon (W124) E 500 (124.036), MERCEDES-BENZ Trieda E Saloon (W124) E 200 D (124.120), MERCEDES-BENZ Trieda E Saloon (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Trieda E Saloon (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Trieda E Saloon (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Trieda E Saloon (W124) E 300 4-matic (124.230), MERCEDES-BENZ Trieda E Saloon (W124) E 60 AMG (124.036), MERCEDES-BENZ Trieda E Saloon (W124) E 36 AMG, MERCEDES-BENZ Trieda E Saloon (W124) E 500 (124.036) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť zadné rameno zavesenia kolies na MERCEDES W124 [NÁVOD AUTODOC]

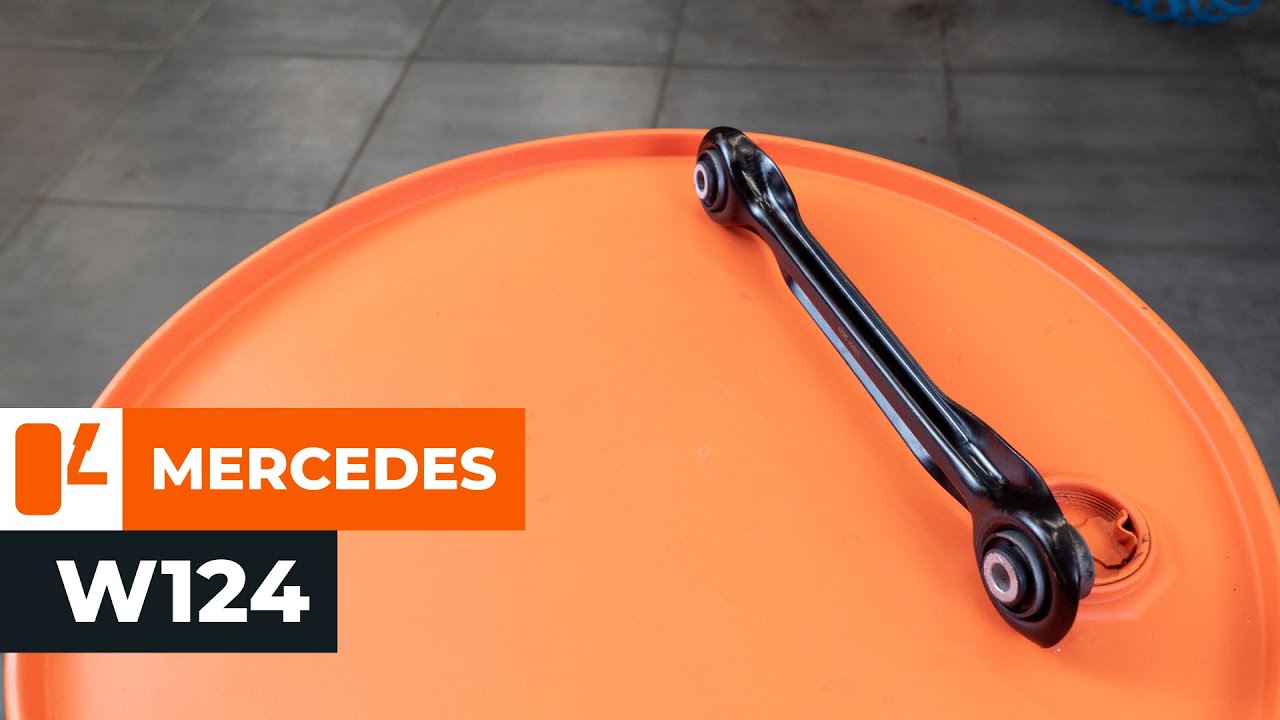

Ako vymeniť zadné spodné rameno na Mercedes W124 – návod na výmenu

Alternatívne produkty

Rameno zavesenia kolies

Výmena: zadné spodné rameno – Mercedes W124. Potrebné nástroje:

                      Drôtená kefa

                      Sprej WD-40

                      Univerzálny čistiaci sprej

                      Keramické mazivo

                      Momentový kľúč

                      Kombinačný kľúč č.18

                      XZN nástavec č. 12

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Vratidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: zadné spodné rameno – Mercedes W124. Profesionáli odporúčajú:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Uvoľnite skrutky kolies. Použite rázový nástavec na koleso č. 17. Použite vratidlo.
Krok 3

Zdvihnite auto.

AUTODOC odporúča:
Ak používate zdvihák, uistite sa, že je položený na plochom povrchu bez akýchkoľvek nerovností.Nezabudnite dodatočne zaistiť auto pomocou montážnych podstavcov.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: zadné spodné rameno – Mercedes W124. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite upevňovacie prvky ovládacieho ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte upevnenie spájajúce A-rameno k nápravnici. Použite kombinačný kľúč č.18. Použite XZN č. 12. Použite ráčňový kľúč.
Krok 8

Odskrutkujte upevnenie, ktoré spája tlmič k čapu nápravy. Použite kombinačný kľúč č.18. Použite XZN č. 12. Použite ráčňový kľúč.
Krok 9

Odstráňte upevňovacie skrutky.
Krok 10

Odstráňte A-rameno.
Krok 11

Vyčistite montážne pozície ramena zavesenia kolies. Použite drôtenú kefu. Použite viacúčelový čistiaci sprej.
Krok 12

Nainštalujte nové A-rameno.
Krok 13

Nainštalujte upevňovacie skrutky.
Krok 14

Podoprite zadnú hlavu ložiska čapu kolesa. Použite zdvihák s hydraulickými prevodmi.

Výmena: zadné spodné rameno – Mercedes W124. Tip:
Pre správne utiahnutie upevňovacích prvkov je potrebné zdvihnúť komponenty zavesenia kolies do ich pracovnej polohy.
Krok 15

Utiahnite upevnenie spájajúce A-rameno k nápravnici. Použite kombinačný kľúč č.18. Použite XZN č. 12. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.
Krok 16

Utiahnite upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.18. Použite XZN č. 12. Použite momentový kľúč. Utiahnite ju krútiacim momentom 70 Nm.
Krok 17

Odstráňte podporu spod zadnej hlavy ložiska čapu kolesa.

AUTODOC odporúča:
Mercedes W124 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 18

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu. Použite viacúčelový čistiaci sprej.
Krok 19

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite keramické mazivo.
Krok 20

Nainštalujte koleso.

AUTODOC odporúča:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 21

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17. Použite ráčňový kľúč.
Krok 22

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 23

Odstráňte zdviháky a kliny.
