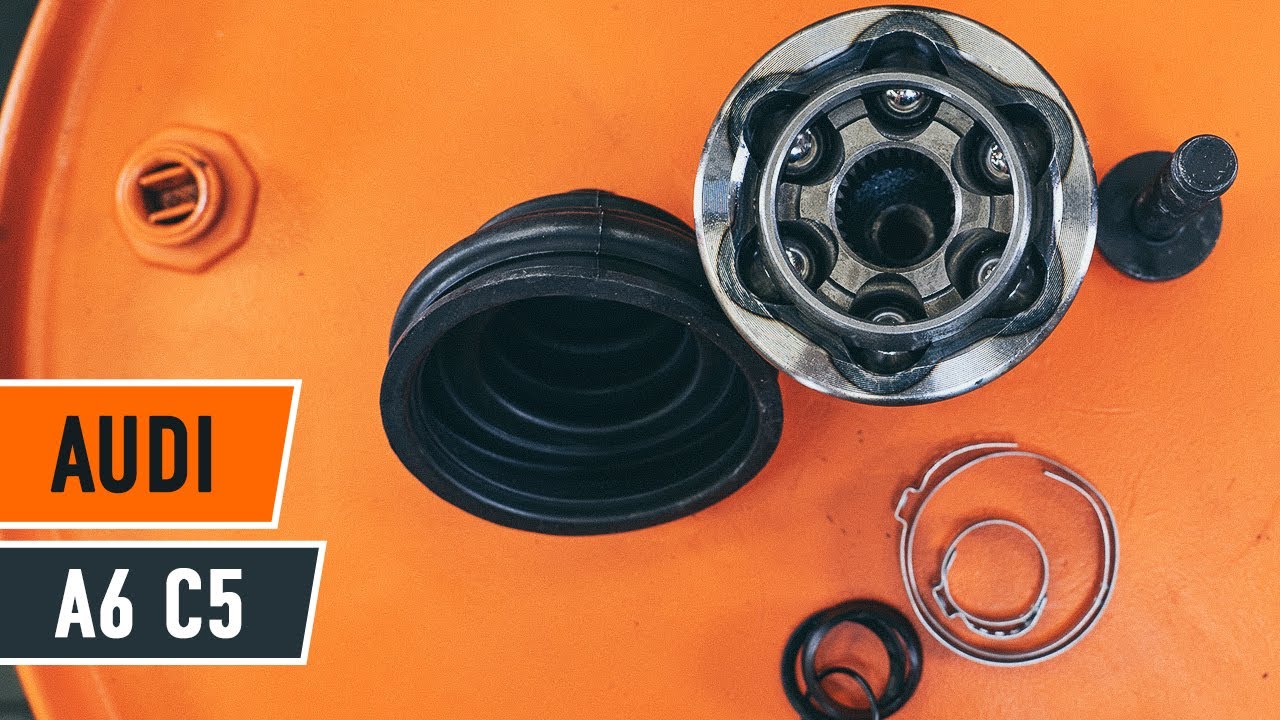

Ako vymeniť homokinetický kĺb na Audi A6 C5 Avant – návod na výmenu

stiahnutí: 1

Zobrazenia: 74

Dôležité!

Tento proces výmeny môžete použiť pre model:
AUDI A6 Avant (4B5, C5) 2.4 quattro, AUDI A6 Avant (4B5, C5) 2.8 quattro, AUDI A6 Avant (4B5, C5) 1.8 T, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 1.8 T quattro, AUDI A6 Avant (4B5, C5) 2.5 TDI, AUDI A6 Avant (4B5, C5) 2.5 TDI quattro, AUDI A6 Avant (4B5, C5) 1.8 T quattro, AUDI A6 Avant (4B5, C5) 1.8 T, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 2.0, AUDI A6 Avant (4B5, C5) 2.4 quattro, AUDI A6 Avant (4B5, C5) 3.0 quattro, AUDI A6 Avant (4B5, C5) 1.9 TDI, AUDI A6 Avant (4B5, C5) 2.4, AUDI A6 Avant (4B5, C5) 2.4 quattro, AUDI A6 Avant (4B5, C5) 2.4 quattro … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť sada kĺbov hnacieho hriadeľa na AUDI A6 C5 Avant [NÁVOD AUTODOC]

Ako vymeniť homokinetický kĺb na Audi A6 C5 Avant – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Homokinetický Kĺb pre A6 Avant (4B5, C5) a iné modely AUDI

Alternatívne produkty

Sada kĺbov hnacieho hriadeľa

Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Nástroje, ktoré možno budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Univerzálny čistiaci sprej

                      Čistič bŕzd

                      Medené mazivo

                      Momentový kľúč

                      Kombinačný kľúč č.13

                      Nástavec č. 16

                      Nástavec č. 17

                      Nástavec č. 27

                      HEX nástavec č. H8

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Sada vložky a orechu ložiska

                      Plochý skrutkovač

                      Vratidlo

                      Priebojník

                      Kliešte na Clic-R hadicové spony

                      Kladivo

                      Páčidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Odporúčajú odborníci z AUTODOC:

Proces výmeny homokinetického kĺbu je identický pre ľavý a pravý hnací hriadeľ.
Vymeňte homokinetické kĺby na hnacích hriadeľoch v páre.
Prosím pozor: všetky práce na aute - Audi A6 C5 Avant – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Audi A6 C5 Avant
Krok 5

Odstráňte koleso.
Krok 6

Uvoľnite upevňovací prvok hnacieho hriadeľa. Použite nástavec č.27. Použite ráčňový kľúč.
Krok 7

Rozšírte brzdové platničky. Použite páčidlo.
Krok 8

Vyčistite upevňovacie prvky držiaka brzdového strmeňa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 9

Odskrutkujte upevnenie svorky brzdového strmeňa. Použite nástavec č.17. Použite ráčňový kľúč. Použite vratidlo.
Krok 10

Odstráňte brzdový strmeň spolu s jeho držiakom.

Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Tip:
Priviažte strmeň k zaveseniu kolies alebo ku karosérii drôtikom bez odpojenia od brzdovej hadičky, aby sa predišlo strate tlaku v brzdovom systéme.Uistite sa, že brzdový strmeň nevisí na brzdovej hadičke.Po odstránení brzdového strmeňa nestláčajte brzdový pedál. Vypadol by totiž piest z brzdového valca, vyliala by sa brzdová kvapalina a systém by stratil tlak.Skontrolujte držiak brzdového strmeňa, vodiace závlačky brzdového strmeňa a puzdrá. Vyčistite ich. Ak je to potrebné, vymeňte ich.
Krok 11

Vyčistite všetky spojenia ramena. Vyčistite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 12

Odskrutkujte upevnenie vrchného ramena. Použite nástavec č.16. Použite imbusový kľúč č. H8. Použite ráčňový kľúč.
Krok 13

Odstráňte upevňovaciu skrutku.
Krok 14

Uvoľnite upevňovaciu skrutku čapu tiahla riadenia. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 15

Odstráňte upevňovaciu skrutku. Použite priebojník. Použite kladivo.
Krok 16

Uvoľnite upevňovaciu skrutku čapu tiahla riadenia. Použite kombinačný kľúč č.13.

Krok 17

Odstráňte upevňovaciu skrutku.

Krok 18

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 19

Odstráňte ovládacie ramená. Použite páčidlo.
Krok 20

Odpojte koncovku tiahla od kĺbu riadenia.
Krok 21

Odstráňte upevňovaciu skrutku. Použite nástavec č.27.
Krok 22

Odpojte hnací hriadeľ od hlavy ložiska čapu.

Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Tip od odborníkov z AUTODOC:
Uistite sa, že hnací hriadeľ nie je bez záťaže (keď je auto zdvihnuté).
Krok 23

Vyčistite spony protiprachovej manžety homokinetického kĺbu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 24

Odpojte spony protiprachovej manžety homokinetického kĺbu. Použite plochý skrutkovač.
Krok 25

Nainštalujte a utiahnite skrutku hnacieho hriadeľa. Použite nástavec č.27. Použite ráčňový kľúč.
Krok 26

Odskrutkujte upevňovací prvok spojujúci hnací hriadeľ a náboj kolesa.
Krok 27

Odstráňte upevňovaciu skrutku.
Krok 28

Odstráňte homokinetický kĺb spolu s jeho protiprachovou manžetou.
Krok 29

Odpojte protiprachovú manžetu homokinetického kĺbu.
Krok 30

Vyčistite montážnu pozíciu homokinetického kĺbu. Použite viacúčelový čistiaci sprej.
Krok 31

Odstráňte poistný krúžok homokinetického kĺbu. Použite plochý skrutkovač.
Krok 32

Nainštalujte protiprachovú manžetu homokinetického kĺbu na hnacom hriadeli. Použite plochý skrutkovač.
Krok 33

Nainštalujte poistný krúžok homokinetického kĺbu.
Krok 34

Homokinetický kĺb naplňte mazivom, ktoré je dodané v sete.
Krok 35

Nainštalujte nový homokinetický kĺb. Použite sadu vložky a orechu ložiska. Použite kladivo.
Krok 36

Pohýbte vnútornou drážkou nového homokinetického kĺbu zo strany na stranu, aby bola pripravená k práci.
Krok 37

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite viacúčelový čistiaci sprej.
Krok 38

Nainštalujte protiprachovú manžetu na homokinetický kĺb.
Krok 39

Pripojte spony protiprachovej manžety homokinetického kĺbu. Použite plochý skrutkovač. Použite hadicové kliešte Clic-R. Použite kladivo.
Krok 40

Nainštalujte hnací hriadeľ.
Krok 41

Pripojte koncovku kĺbu riadenia ku kĺbu riadenia.
Krok 42

Nainštalujte upevňovaciu skrutku.
Krok 43

Zaskrutkujte upevňovaciu skrutku čapu tiahla riadenia. Použite kombinačný kľúč č.13.
Krok 44

Nainštalujte upevňovaciu skrutku.

Krok 45

Zaskrutkujte upevňovaciu skrutku čapu tiahla riadenia. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 46

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 47

Nainštalujte ovládacie ramená.
Krok 48

Nainštalujte upevňovaciu skrutku. Použite páčidlo.
Krok 49

Zaskrutkujte upevňovacie prvky horných ovládacích ramien. Použite nástavec č.16. Použite imbusový kľúč č. H8. Použite ráčňový kľúč.
Krok 50

Utiahnite upevnenie vrchného ramena. Použite nástavec č.16. Použite imbusový kľúč č. H8. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.
Krok 51

Utiahnite upevňovaciu skrutku čapu tiahla riadenia. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 45 Nm.
Krok 52

Nainštalujte a utiahnite skrutku hnacieho hriadeľa. Použite nástavec č.27. Použite ráčňový kľúč.
Krok 53

Odstráňte podperu zo spodnej strany čapu nápravy.

AUTODOC odporúča:
Audi A6 C5 Avant – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 54

Nainštalujte brzdový strmeň spolu s jeho držiakom.
Krok 55

Upevnite svorku brzdového strmeňa. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 130 Nm.
Krok 56

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky hlavy ložiska čapu kolesa. Použite medené mazivo.

Krok 57

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 58

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Po aplikovaní spreja niekoľko minút počkajte.
Krok 59

Nainštalujte koleso.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte koleso. Audi A6 C5 Avant
Krok 60

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 61

Dajte auto na zem.
Krok 62

Utiahnite skrutku spájajúcu hnací hriadeľ a náboj kolesa. Použite nástavec č.27. Použite momentový kľúč. Utiahnite ju krútiacim momentom 115 Nm.+180°

AUTODOC odporúča:
Dôležité! Nezabudnite použiť nové upevňovacie prvky.
Krok 63

Utiahnite skrutky kolies využitím krížového vzoru utiahnutia. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 64

Odstráňte zdviháky a kliny.

Výmena: homokinetického kĺbu – Audi A6 C5 Avant. Tip:
Bez naštartovania motora stlačte brzdový pedál niekoľkokrát, až kým nebudete cítiť značný odpor.
