Dôležité!

Tento proces výmeny môžete použiť pre model:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť predné rameno zavesenia kolies na TOYOTA LAND CRUISER PRADO 3 (J120) [NÁVOD AUTODOC]

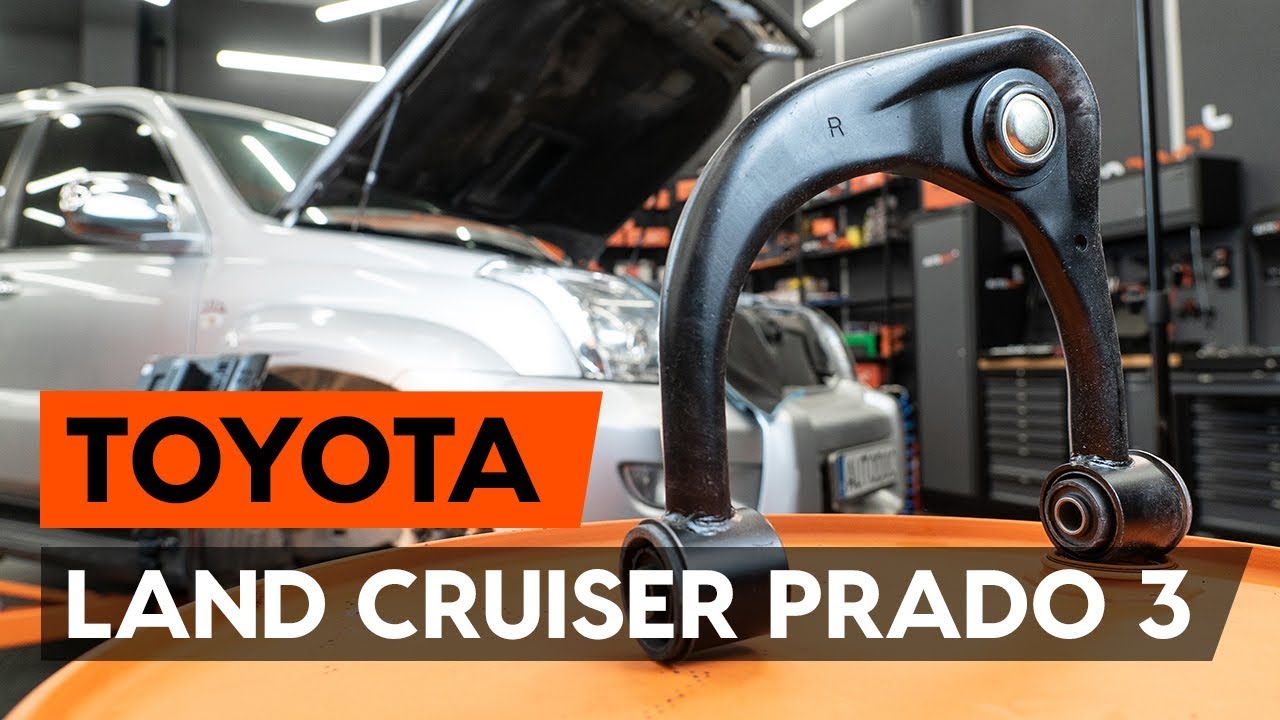

Ako vymeniť predné horné rameno na Toyota Prado J120 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre LAND CRUISER (KDJ12_, GRJ12_) a iné modely TOYOTA

Rameno zavesenia kolies

Sada ramien

        Rameno zavesenia kolies pre TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121) Benzín (249 KS)

        Rameno zavesenia kolies pre TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) nafta (163 KS)

        Rameno zavesenia kolies pre TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120) nafta (166 KS)

        Rameno zavesenia kolies pre TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120) nafta (125 KS)

Výmena: predné horné rameno – Toyota Prado J120. Potrebné nástroje:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Medené mazivo

                        Kombinačný kľúč č.10

                        Kombinačný kľúč č.19

                        Nástavec č. 10

                        Nástavec č. 12

                        Nástavec č. 19

                        Úderová rázová hlavica na matice kolies č.21

                        Ráčňový kľúč

                        Momentový kľúč

                        Páčidlo

                        Plochý Skrutkovač

                        Okrúhle kliešte

                        Sťahovák guľového čapu

                        Chránič blatníka

                        Hydraulický prevodový zdvihák

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: predné horné rameno – Toyota Prado J120. AUTODOC odporúča:

Proces výmeny je totožný pre ľavé a pravé vrchné ovládacie rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: predné horné rameno – Toyota Prado J120. Vykonajte nasledujúce kroky:

Krok 1

Otvorte kapotu.
Krok 2

Na ochranu laku a farby a plastových prvkov auta použite ochranné kryty na blatníky.

Krok 3

Odskrutkujte upevňovacie prvky svoriek autobatérie. Použite kombinačný kľúč č.10.
Krok 4

Odstráňte svorky autobatérie.
Krok 5

Odskrutkujte upínaciu svorku autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 6

Odstráňte upínaciu svorku autobatérie.
Krok 7

Odstráňte autobatériu.
Krok 8

Kolesá auta zaistite pomocou klinov.
Krok 9

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 21.
Krok 10

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 11

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Toyota Prado J120
Krok 12

Odstráňte koleso.
Krok 13

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 14

Odskrutkujte držiak ABS kábla. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 15

Odstráňte montážnu svorku vedenia ABS snímača z vrchného ramena.
Krok 16

Odskrutkujte upevnenie spájajúce vlečné rameno ku karosérii auta. Použite kombinačný kľúč č.19.
Krok 17

Odstráňte závlačku.

Krok 18

Odskrutkujte upevňovacie prvky guľového čapu. Použite kombinačný kľúč č.19.
Krok 19

Odpojte guľový čap od čapu riadenia. Použite sťahovák na guľové čapy.
Krok 20

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.
Krok 21

Odpojte vrchné rameno zavesenia kolies od hlavy ložiska čapu riadenia. Použite páčidlo.

Výmena: predné horné rameno – Toyota Prado J120. Odporúčajú odborníci z AUTODOC:
Uistite sa, že hlava ložiska čapu je podopretá.
Krok 22

Odstráňte upevňovaciu skrutku.
Krok 23

Odstráňte rameno.
Krok 24

Nainštalujte nové rameno.

Výmena: predné horné rameno – Toyota Prado J120. Profesionáli odporúčajú:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 25

Nainštalujte upevňovaciu skrutku.
Krok 26

Pripojte vrchné rameno zavesenia kolies k hlave ložiska čapu riadenia.
Krok 27

Odstráňte podperu zo spodnej strany čapu nápravy.

AUTODOC odporúča:
Výmena: predné horné rameno – Toyota Prado J120. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 28

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 29

Zaskrutkujte upevňovací prvok spájajúci guľový čap k hlave ložiska čapu nápravy. Použite kombinačný kľúč č.19.
Krok 30

Utiahnite upevnenie spájajúce vlečné rameno ku karosérii auta. Použite kombinačný kľúč č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 115 Nm.
Krok 31

Utiahnite upevnenie guľového čapu. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 32

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Toyota Prado J120 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 33

Nainštalujte montážnu svorku vedenia snímača ABS na vrchné rameno.
Krok 34

Utiahnite držiak ABS kábla. Použite nástavec č.12. Použite ráčňový kľúč.
Krok 35

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 36

Nainštalujte závlačku. Použite okrúhle kliešte. Použite plochý skrutkovač.
Krok 37

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 38

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: predné horné rameno – Toyota Prado J120. Tip od AUTODOC:
Po aplikácii spreja počkajte niekoľko minút.
Krok 39

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Toyota Prado J120
Krok 40

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 21.
Krok 41

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 112 Nm.
Krok 42

Nainštalujte autobatériu.
Krok 43

Nainštalujte upínaciu svorku autobatérie.
Krok 44

Zaskrutkujte upínaciu svorku autobatérie. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 45

Pripojte svorky k autobatérii.

Výmena: predné horné rameno – Toyota Prado J120. Tip:
Pracujte opatrne! Nezameňte kladnú a zápornú svorku autobatérie.
Krok 46

Zaskrutkujte upevňovacie prvky svoriek autobatérie. Použite kombinačný kľúč č.10.
Krok 47

Odstráňte ochranný kryt blatníka.

Krok 48

Zatvorte kapotu.

Krok 49

Odstráňte zdviháky a kliny.
