Ramená zavesenia kolies postup výmeny na vašom aute
stiahnutí:
40
Zobrazenia:
466

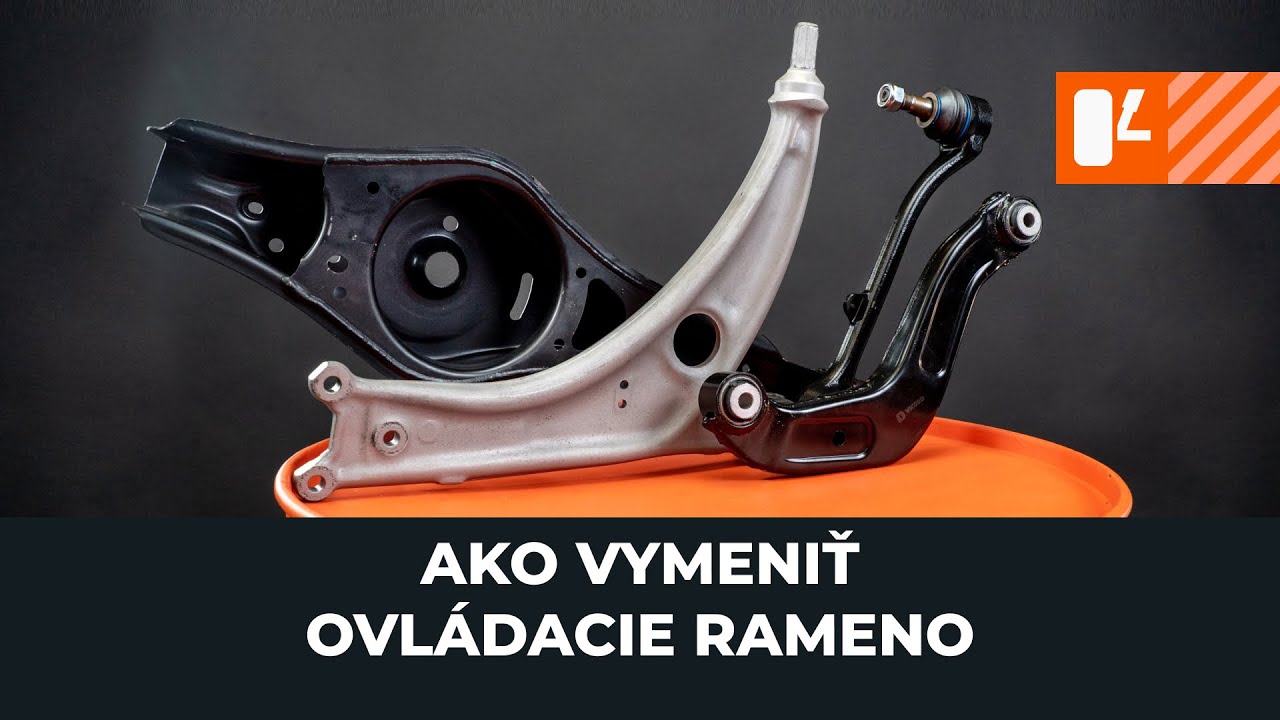

Ako vymeniť rameno zavesenia kolies [NÁVOD AUTODOC]
Vratidlo
Úderová rázová hlavica na matice kolies
Úderová rázová hlavica
Set sťahováka guľového čapu
3-ramenný sťahovák ozubených koliesok
Zdvihák
Pozor!
- Rameno zavesenia kolies umožňuje kolesu meniť svoju polohu voči karosérii vozidla alebo pomocnému rámu
- Existuje mnoho typov ramien, ale ich funkcia a prevádzka je pomerne rovnaká, a takisto aj ich výmena je podobná
- Silentbloky umožňujú pohyb ramena okolo jednej rotačnej osi
- Spojenie medzi stredovým a vonkajším puzdrom silentbloku je flexibilné. Umožňuje to pohyb silentbloku alebo kontaktnej súčiastky
- Guľový čap umožňuje nielen mobilitu, ale aj rotáciu celej zostavy
- Voľnosť pohybu v zavesení kolies a hluk sú znaky opotrebenia silentblokov a guľových čapov
- 1.
Na odstránenie akéhokoľvek typu ramena zavesenia kolies je najskôr potrebné sprístupniť si jeho upevňovacie prvky a oboznámiť sa s jeho dizajnomDôležité!V systéme zavesenia kolies so vzperou MacPherson je guľový čap pripojený k hlave ložiska čapu kolesaPredné a zadné silentbloky sa upevňujú o pomocný rám alebo karosériu - 2.
Uvoľnite upevňovacie prvky silentblokov bez ich úplného odskrutkovania - 3.
Odskrutkujte upevnenie guľového čapu a odstráňte guľový čap z hlavy ložiska čapu kolesa - 4.
Odstráňte upevňovacie prvky silentblokov a odmontujte ramenoPozor!Guľový čap ramena môže byť odnímateľný alebo permanentne zafixovaný k ramenuExistujú dva typy guľových kolíkov:Zúžený, ktorý je zaistený maticou a vyžaduje si vytlačenie prostredníctvom špeciálneho sťahováka. Tieto sťahováky sa líšia výškou, uhlom a otvorením čeľustíValcový, ktorý sa vloží do svorky, ktorú je predtým potrebné mierne roztvoriť - 5.
Aby sa predišlo zraneniu, pri odstraňovaní ramena postupujte opatrne, pretože jeho hrana je pružinovo zaťaženáDávajte si pozor!Keď sa odskrutkuje jeden silentblok ramena, druhý bude stále pod záťažouV rámci svojho dizajnu je zadný silentblok zafixovaný iba vo vertikálnom smereNaopak, predný je zaistený pomocou upevňovacieho prvku voči pozdĺžnemu pohybu - 6.
Na odstránenie ramena najskôr odpojte predné silentbloky, a potom zadnéPozor!Pre určité typy silentblokov existujú tzv. zádržné (poistné) drážky na pomocnom ráme, ktoré určujú smer inštalácie vnútorného puzdra silentblokuTieto silentbloky je možné odstrániť iba v určitej poloheNa niektorých autách je zadný silentblok pripevnený k pomocnému rámu pomocou skrutky, ktorá sa vkladá zvrchuZnamená to, že na odstránenie ramena je najskôr potrebné sprístupniť si tento prvok a možno aj odstrániť niektoré iné komponenty - 7.
Dizajn, v ktorom je predný silentblok inštalovaný vertikálne, je pomerne bežný. Na odstránenie jeho upevňovacej skrutky je potrebné odsunúť hnací hriadeľ nabokPozor!Vo väčšine prípadov sa ramená menia na oboch stranách nápravy rovnakým spôsobomVýnimkou je odstránenie skrutky predného silentbloku na niektorých vozidlách s automatickou prevodovkou - 8.
V tomto prípade môže byť potrebné najskôr odstrániť uloženie prevodovej skrine a mierne podvihnúť prevodovú skriňu spolu s motorom
