Vyhlásenie o odmietnutí zodpovednosti

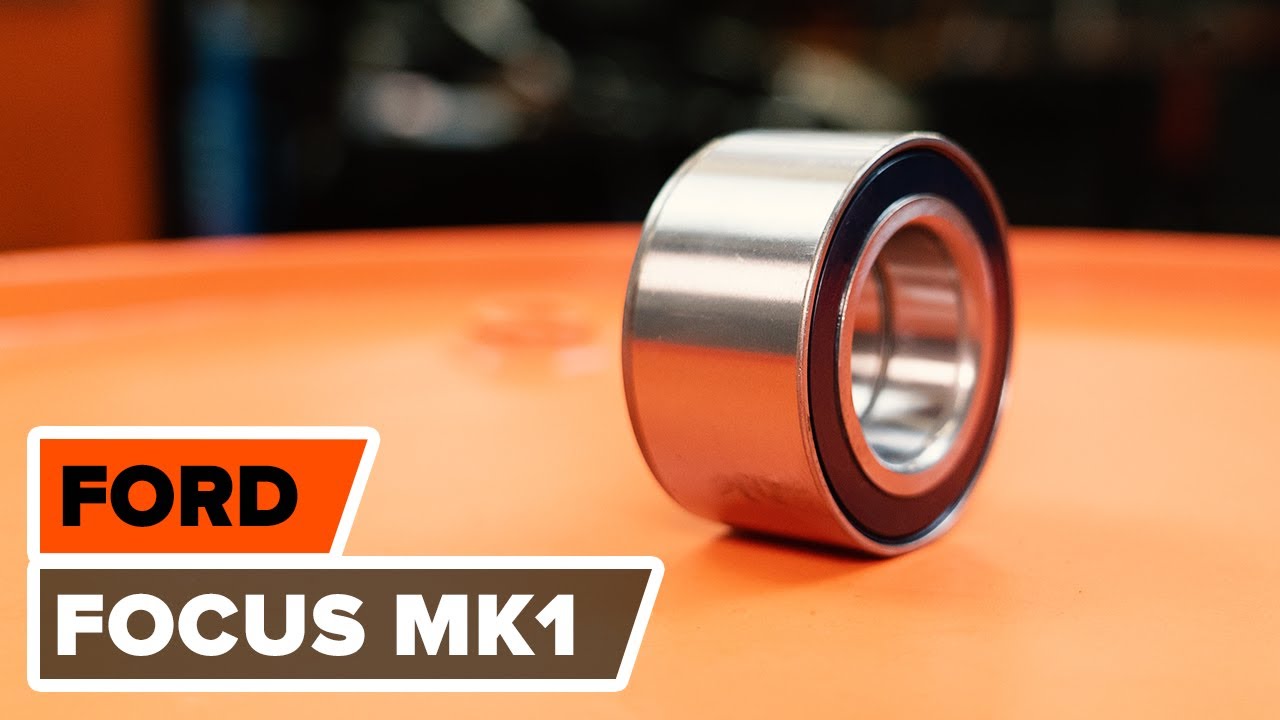

Ako vymeniť predné ložisko kolesa na Ford Focus DAW – návod na výmenu

stiahnutí: 0

Zobrazenia: 26

Dôležité!

Tento proces výmeny môžete použiť pre model:
FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.6 16V, FORD FOCUS (DAW, DBW) 1.8 16V, FORD FOCUS (DAW, DBW) 2.0 16V, FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi, FORD FOCUS (DAW, DBW) 1.8 DI / TDDi, FORD FOCUS (DAW, DBW) ST170, FORD FOCUS (DAW, DBW) 1.8 TDCi, FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.8 16V BiFuel … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť predné ložisko kolesa na FORD FOCUS (DAW) [NÁVOD AUTODOC]

Ako vymeniť predné ložisko kolesa na Ford Focus DAW – návod na výmenu

Alternatívne produkty

Lożisko kolesa - opravná sada

Výmena: ložiska kolesa – Ford Focus DAW. Potrebné nástroje:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Viacúčelové mazivo

                      Momentový kľúč

                      Kombinačný kľúč č.15

                      Nástavec č. 8

                      Nástavec č. 15

                      Nástavec č. 32

                      HEX nástavec č. H7

                      Hviezdicový nástavec Torx T50

                      Nástavec na tlmič odpruženia

                      Úderová rázová hlavica na matice kolies č.19

                      Sada vložky a orechu ložiska

                      Ráčňový kľúč

                      Plochý Skrutkovač

                      Vratidlo

                      Kladivo

                      Priebojník

                      Kliešte na segrovky

                      Sťahovák guľového čapu

                      Separátor ložísk

                      Páčidlo

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: ložiska kolesa – Ford Focus DAW. AUTODOC odporúča:

Nepoužívajte opätovne ložisko vášho auta Ford Focus DAW.
Proces výmeny ložiska náboja kolesa je totožný pre obe kolesá na rovnakej náprave.
Prosím pozor: všetky práce na aute - Ford Focus DAW – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Vyčistite upevňovací prvok hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 3

Uvoľnite upevňovací prvok hnacieho hriadeľa. Použite nástavec č.32. Použite vratidlo.
Krok 4

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 5

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 6

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Ford Focus DAW
Krok 7

Odstráňte koleso.
Krok 8

Pružinu brzdového strmeňa posuňte nabok.
Krok 9

Odstráňte krytky prachového puzdra vodiacich závlačiek brzdového strmeňa. Použite páčidlo.
Krok 10

Odskrutkujte upevnenie brzdového strmeňa. Použite imbusový kľúč č. H7. Použite ráčňový kľúč.
Krok 11

Rozšírte brzdové platničky. Použite páčidlo.
Krok 12

Odstráňte brzdový strmeň.

Výmena: ložiska kolesa – Ford Focus DAW. Tip od AUTODOC:
Priviažte strmeň k zaveseniu kolies alebo ku karosérii drôtikom bez odpojenia od brzdovej hadičky, aby sa predišlo strate tlaku v brzdovom systéme.Uistite sa, že brzdový strmeň nevisí na brzdovej hadičke.Po odstránení brzdového strmeňa nestláčajte brzdový pedál. Vypadol by totiž piest z brzdového valca, vyliala by sa brzdová kvapalina a systém by stratil tlak.Skontrolujte držiak brzdového strmeňa, vodiace závlačky brzdového strmeňa a puzdrá. Vyčistite ich. Ak je to potrebné, vymeňte ich.
Krok 13

Odstráňte brzdový kotúč.
Krok 14

Vyčistite montážnu pozíciu ABS senzora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 15

Odskrutkujte upevnenie ABS snímača. Použite nástavec č.8. Použite ráčňový kľúč.
Krok 16

Odpojte snímač ABS. Použite páčidlo.
Krok 17

Vyčistite upevnenie spájajúce čap tiahla riadenia k hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Odskrutkujte koncovú skrutku kĺbu riadenia. Použite nástavec č.15. Použite ráčňový kľúč.
Krok 19

Odpojte koncovku tiahla od kĺbu riadenia. Použite sťahovák na guľové čapy.
Krok 20

Vyčistite upevňovacie prvky spájajúce vzperu tlmiča a hlavu ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Odskrutkujte upevňovacie prvky spájajúce tlmič k hlave ložiska čapu kolesa. Použite nástavec č.15. Použite vratidlo. Použite ráčňový kľúč.
Krok 22

Vyčistite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 23

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite kombinačný kľúč č.15. Použite hviezdicový Torx T50. Použite ráčňový kľúč.
Krok 24

Odstráňte upevňovaciu skrutku.
Krok 25

Odpojte guľový čap od čapu riadenia.
Krok 26

Odstráňte upevňujúcu maticu.

Krok 27

Odpojte hnací hriadeľ od hlavy ložiska čapu. Použite priebojník. Použite kladivo.

Výmena: ložiska kolesa – Ford Focus DAW. Profesionáli odporúčajú:
Uistite sa, že hnací hriadeľ nie je bez záťaže (keď je auto zdvihnuté).
Krok 28

Odstráňte upevňovaciu skrutku.

Krok 29

Uvoľnite spodný upevňovací prvok spájajúci vzperu tlmiča a hlavu ložiska čapu kolesa. Použite špeciálny nástavec na odstránenie tlmiča. Použite ráčňový kľúč.
Krok 30

Odstráňte kĺb riadenia spolu s nábojom.
Krok 31

Vyčistite montážnu pozíciu náboja kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 32

Odstráňte náboj kolesa z kĺbu riadenia. Použite sadu vložky a orechu ložiska.
Krok 33

Vytlačte vnútornú koľajničku ložiska z náboja kolesa. Použite separátor ložísk. Použite sadu vložky a orechu ložiska.
Krok 34

Odstráňte zádržný krúžok ložiska náboja kolesa. Použite kliešte na segrovky.
Krok 35

Vytlačte ložisko náboja kolesa. Použite sadu vložky a orechu ložiska.
Krok 36

Vyčistite montážny otvor ložiska náboja. Použite drôtenú kefu. Použite sprej WD-40.
Krok 37

Vtlačte nové ložisko do kĺbu riadenia. Použite sadu vložky a orechu ložiska.

Výmena: ložiska kolesa – Ford Focus DAW. Odporúčajú odborníci z AUTODOC:
Skontrolujte a uistite sa, že ložisko náboja kolesa je v správnej polohe. Zabráňte jeho nevyrovnaniu.Prestaňte tlačiť na povrch ložiska ihneď po tom, ako zapadlo do svojej montážnej pozície.
Krok 38

Vyčistite náboj. Použite sprej WD-40.
Krok 39

Nainštalujte náboj kolesa na kĺb riadenia. Použite sadu vložky a orechu ložiska.
Krok 40

Nainštalujte zádržný krúžok ložiska náboja kolesa. Použite kliešte na segrovky.
Krok 41

Natrite montážny prvok vzpery tlmiča na hlave ložiska čapu kolesa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 42

Vyčistite drážky homokinetického kĺbu hnacieho hriadeľa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 43

Nainštalujte čap nápravy spolu s nábojom kolesa.
Krok 44

Nainštalujte upevňovaciu skrutku.
Krok 45

Nainštalujte hnací hriadeľ.
Krok 46

Zapojte guľový čap k čapu riadenia.
Krok 47

Nainštalujte upevňovaciu skrutku.
Krok 48

Zaskrutkujte upevňovacie prvky guľového čapu. Použite kombinačný kľúč č.15. Použite hviezdicový Torx T50. Použite ráčňový kľúč.
Krok 49

Utiahnite upevnenie guľového čapu. Použite nástavec č.15. Použite momentový kľúč. Utiahnite ju krútiacim momentom 47 Nm.
Krok 50

Utiahnite spodné upevňovacie prvky spájajúce vzperu tlmiča k hlave ložiska čapu. Použite nástavec č.15. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.
Krok 51

Vyčistite montážne pozície čapu tiahla riadenia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 52

Pripojte koncovku kĺbu riadenia ku kĺbu riadenia.
Krok 53

Zaskrutkujte upevňovaciu maticu, ktorá spája čap tiahla riadenia k hlave ložiska čapu riadenia. Použite nástavec č.15. Použite ráčňový kľúč.
Krok 54

Utiahnite upevňovaciu maticu spájajúcu čap tiahla riadenia k hlave ložiska čapu kolesa. Použite nástavec č.15. Použite momentový kľúč. Utiahnite ju krútiacim momentom 47 Nm.
Krok 55

Natrite upevňovací prvok ABS senzora. Použite viacúčelové mazivo. Použite plochý skrutkovač.
Krok 56

Zapojte snímač ABS.
Krok 57

Utiahnite upevňovací prvok, ktorý spája ABS senzor k hlave ložiska čapu riadenia. Použite nástavec č.8. Použite momentový kľúč. Utiahnite ju krútiacim momentom 5 Nm.
Krok 58

Vyčistite náboj. Použite drôtenú kefu. Natrite kontaktný povrch. Použite medené mazivo.
Krok 59

Očistite brzdový strmeň od prachu a špiny. Použite drôtenú kefu. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: ložiska kolesa – Ford Focus DAW. Po aplikovaní spreja niekoľko minút počkajte.
Krok 60

Nainštalujte brzdový kotúč.
Krok 61

Nainštalujte brzdový strmeň a upevnite ho.
Krok 62

Nainštalujte zádržnú pružinu brzdového strmeňa.
Krok 63

Utiahnite upevňovacie prvky brzdového strmeňa. Použite imbusový kľúč č. H7. Použite momentový kľúč. Utiahnite ju krútiacim momentom 28 Nm.
Krok 64

Nainštalujte krytky prachového puzdra vodiacich závlačiek brzdového strmeňa.
Krok 65

Nainštalujte upevňovaciu maticu.
Krok 66

Natrite upevňovacie prvky hlavy ložiska čapu kolesa. Použite medené mazivo.
Krok 67

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu.
Krok 68

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 69

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: ložiska kolesa – Ford Focus DAW. Po aplikovaní spreja niekoľko minút počkajte.
Krok 70

Nainštalujte koleso.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte koleso. Ford Focus DAW
Krok 71

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 72

Dajte auto na zem.
Krok 73

Utiahnite maticu hnacieho hriadeľa. Použite nástavec č.32. Použite momentový kľúč. Utiahnite ju krútiacim momentom 275 Nm.
Krok 74

Utiahnite skrutky kolies využitím krížového vzoru utiahnutia. Použite rázový nástavec na koleso č. 19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 75

Odstráňte zdviháky a kliny.
