Dôležité!

Tento proces výmeny môžete použiť pre model:
CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6 HDi, CITROËN XSARA PICASSO (N68) 1.6 Chrono, CITROËN XSARA PICASSO (N68) 1.6 16V, CITROËN XSARA PICASSO (N68) 1.6, CITROËN XSARA PICASSO (N68) 1.8 SX, CITROËN XSARA PICASSO (N68) 2.0 16V, CITROËN XSARA PICASSO (N68) 1.6 16V LPG … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

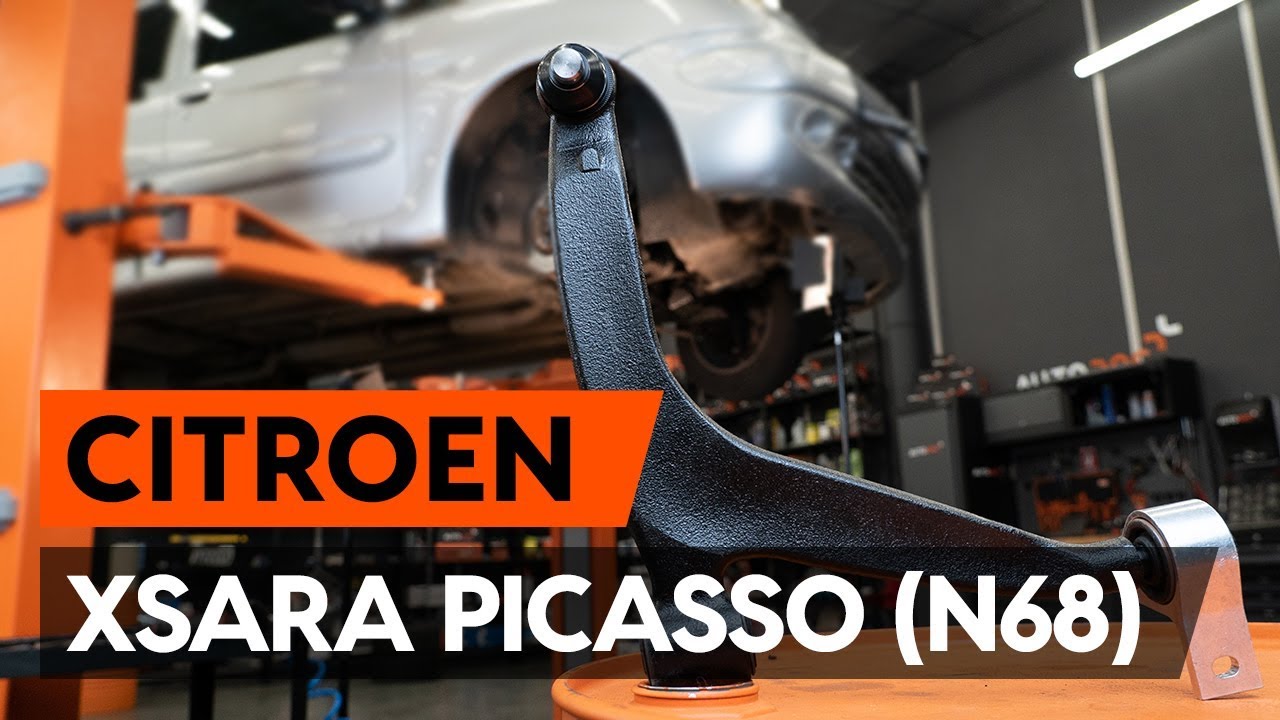

Ako vymeniť predné rameno zavesenia kolies na CITROEN XSARA PICASSO (N68) [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na Citroen Xsara Picasso – návod na výmenu

Alternatívne produkty

Rameno zavesenia kolies

Výmena: predné spodné rameno – Citroen Xsara Picasso. Nástroje, ktoré budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.13

                      Kombinačný kľúč č.17

                      Nástavec č. 13

                      Nástavec č. 16

                      Nástavec č. 17

                      Nástavec č. 18

                      Úderová rázová hlavica na matice kolies č.19

                      Ráčňový kľúč

                      Momentový kľúč

                      Páčidlo

                      Vratidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Citroen Xsara Picasso. Profesionáli odporúčajú:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: predné spodné rameno – Citroen Xsara Picasso. Odporúčaný postup krokov:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Citroen Xsara Picasso
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

Výmena: predné spodné rameno – Citroen Xsara Picasso. AUTODOC odporúča:
Po aplikácii spreja počkajte niekoľko minút.Nasaďte si ochranné okuliare.
Krok 7

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite nástavec č.17. Použite kombinačný kľúč č.17.
Krok 8

Odstráňte upevňovaciu skrutku.
Krok 9

Odpojte spodné rameno od kĺbu riadenia. Použite páčidlo.
Krok 10

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte upevnenie predného ramena. Použite nástavec č.18. Použite vratidlo.
Krok 12

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 13

Odskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite nástavec č.13. Použite nástavec č.16. Použite vratidlo.
Krok 14

Odstráňte zadný upevňovací prvok ovládacieho ramena.
Krok 15

Odstráňte predný upevňovací prvok ovládacieho ramena.
Krok 16

Odstráňte rameno. Použite páčidlo.
Krok 17

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Nainštalujte nové rameno. Použite páčidlo.

Výmena: predné spodné rameno – Citroen Xsara Picasso. Tip od AUTODOC:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 19

Nainštalujte zadný upevňovací prvok ramena.
Krok 20

Nainštalujte predný upevňovací prvok ramena.
Krok 21

Zaskrutkujte upevnenie zadného ramena. Použite kombinačný kľúč č.13 Použite nástavec č.16. Použite ráčňový kľúč.
Krok 22

Utiahnite zadný upevňovací prvok ovládacieho ramena. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.
Krok 23

Zapojte spodné rameno k čapu riadenia.
Krok 24

Nainštalujte upevňovaciu skrutku.
Krok 25

Zaskrutkujte upevňovacie prvky guľového čapu. Použite nástavec č.17. Použite ráčňový kľúč.

Krok 26

Utiahnite upevnenie guľového čapu. Použite kombinačný kľúč č.17. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 44 Nm.
Krok 27

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 28

Utiahnite predné upevnenie spájajúce ovládacie rameno k podpornému rámu. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 74 Nm.
Krok 29

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: predné spodné rameno – Citroen Xsara Picasso. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 30

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 31

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 32

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: predné spodné rameno – Citroen Xsara Picasso. Odporúčajú odborníci z AUTODOC:
Po aplikácii spreja počkajte niekoľko minút.
Krok 33

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Citroen Xsara Picasso
Krok 34

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 35

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 100 Nm.
Krok 36

Odstráňte zdviháky a kliny.
