Dôležité!

Tento proces výmeny môžete použiť pre model:
FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.8 130 HGT (188.738, .718), FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.2 Natural Power (188BXA1A) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

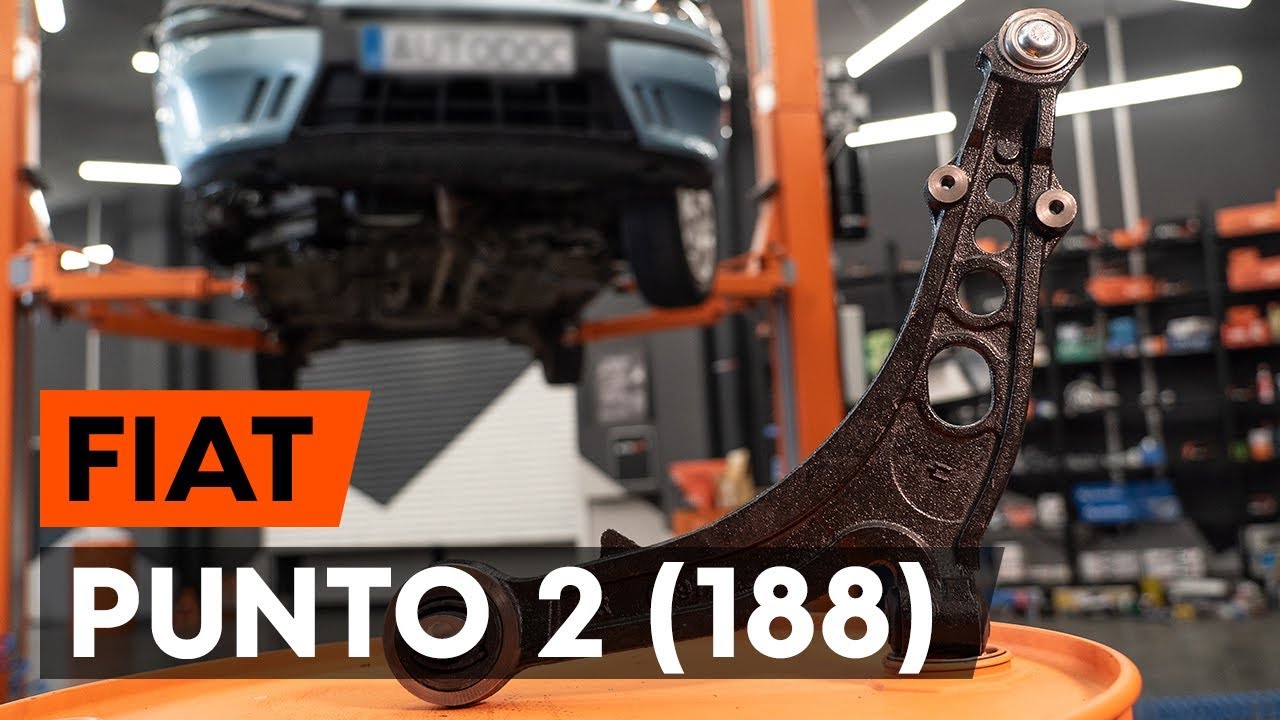

Ako vymeniť predné rameno zavesenia kolies na FIAT PUNTO 2 (188) [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na Fiat Punto 188 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre PUNTO (188) a iné modely FIAT

Alternatívne produkty

Rameno zavesenia kolies

Výmena: predné spodné rameno – Fiat Punto 188. Nástroje, ktoré možno budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.13

                      Kombinačný kľúč č.18

                      Nástavec č. 13

                      Nástavec č. 18

                      Úderová rázová hlavica na matice kolies č.19

                      Ráčňový kľúč

                      Momentový kľúč

                      Vratidlo

                      Páčidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Fiat Punto 188. Tip od AUTODOC:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Prosím pozor: všetky práce na aute - Fiat Punto 188 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Fiat Punto 188
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: predné spodné rameno – Fiat Punto 188. Po aplikovaní spreja niekoľko minút počkajte.Nasaďte si ochranné okuliare.
Krok 7

Odskrutkujte upevňovací prvok spájajúci stabilizátor s ovládacím ramenom. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 8

Odstráňte držiaky vložky stabilizátora. Použite páčidlo.
Krok 9

Odskrutkujte upevňovacie skrutky svorky, ktorá spája stabilizátor ku karosérii auta. Použite nástavec č.13.
Krok 10

Odpojte stabilizátor od ramena zavesenia kolies.
Krok 11

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite nástavec č.13. Použite kombinačný kľúč č.13.
Krok 12

Odskrutkujte upevnenie predného ramena. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite vratidlo.
Krok 13

Odskrutkujte upevnenie zadného ramena. Použite nástavec č.18. Použite vratidlo.
Krok 14

Odstráňte upevňovacie skrutky.
Krok 15

Odstráňte rameno. Použite páčidlo.
Krok 16

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 17

Nainštalujte nové rameno. Použite páčidlo.

Výmena: predné spodné rameno – Fiat Punto 188. Tip od odborníkov z AUTODOC:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 18

Nainštalujte upevňovacie skrutky.
Krok 19

Zaskrutkujte upevňovacie prvky guľového čapu. Použite nástavec č.13. Použite kombinačný kľúč č.13.
Krok 20

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 21

Utiahnite predné upevnenie spájajúce ovládacie rameno k podpornému rámu. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 22

Utiahnite zadný upevňovací prvok ovládacieho ramena. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 23

Utiahnite upevnenie guľového čapu. Použite kombinačný kľúč č.13. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 32 Nm.
Krok 24

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Fiat Punto 188 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 25

Pripojte stabilizátor k ramenu zavesenia kolies.
Krok 26

Zaskrutkujte upevňovací prvok svorky, ktorá spája stabilizátor ku karosérii auta. Použite nástavec č.13.
Krok 27

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.

Krok 28

Nainštalujte držiaky vložky stabilizátora. Použite páčidlo.

Krok 29

Zaskrutkujte upevňovací prvok spájajúci tyčku stabilizátora k ovládaciemu ramenu. Použite nástavec č.13. Použite ráčňový kľúč.

Krok 30

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: predné spodné rameno – Fiat Punto 188. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 31

Utiahnite upevňovacie prvky, ktoré spájajú stabilizátor k ramenu zavesenia kolies. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 35 Nm.
Krok 32

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 33

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 34

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: predné spodné rameno – Fiat Punto 188. Po aplikovaní spreja niekoľko minút počkajte.
Krok 35

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Fiat Punto 188
Krok 36

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 37

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 86 Nm.
Krok 38

Odstráňte zdviháky a kliny.
