Dôležité!

Tento proces výmeny môžete použiť pre model:
NISSAN X-TRAIL (T30) 2.5 FWD, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 Di 4x4, NISSAN X-TRAIL (T30) 2.2 dCi 4x4, NISSAN X-TRAIL (T30) 2.2 dCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.0 4x4, NISSAN X-TRAIL (T30) 2.2 DCi, NISSAN X-TRAIL (T30) 2.5 4x4, NISSAN X-TRAIL (T30) 2.5 4x4 … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

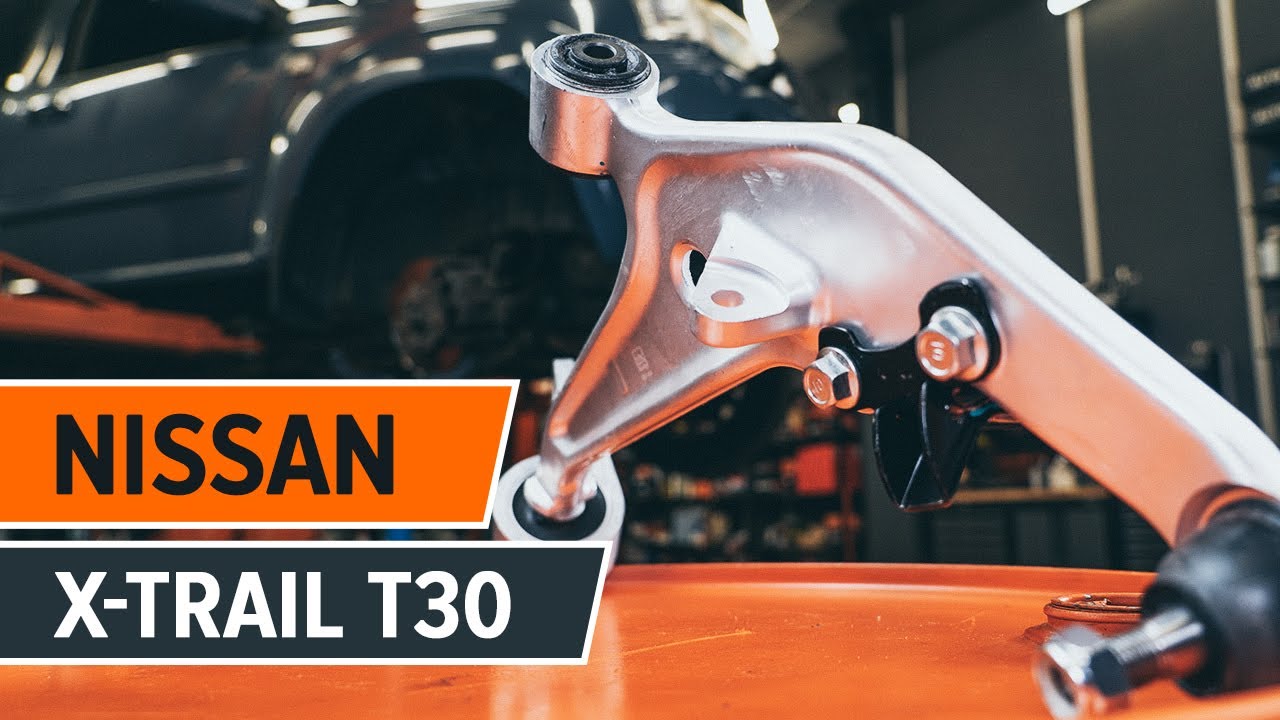

Ako vymeniť predné rameno zavesenia kolies na NISSAN X TRAIL T30 [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na Nissan X Trail T30 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre X-TRAIL (T30) a iné modely NISSAN

Rameno zavesenia kolies

Sada ramien

Tyč / Vzpera zavesenia kolies

Priečna vzpera

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.5 FWD Benzín (178 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.0 4x4 Benzín (140 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.2 Di 4x4 nafta (114 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.2 dCi 4x4 nafta (136 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.2 dCi nafta (136 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.5 4x4 Benzín (179 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.0 4x4 Benzín (150 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.0 4x4 Benzín (280 KS)

        Rameno zavesenia kolies pre NISSAN X-TRAIL (T30) 2.2 DCi nafta (114 KS)

Výmena: predné spodné rameno – Nissan X Trail T30. Potrebné nástroje:

                        Drôtená kefa

                        Sprej WD-40

                        Čistič bŕzd

                        Keramické mazivo

                        Medené mazivo

                        Momentový kľúč

                        Kombinačný kľúč č.22

                        Nástavec č. 17

                        Nástavec č. 19

                        Nástavec č. 22

                        Úderová rázová hlavica na matice kolies č.21

                        Sťahovák guľového čapu

                        Ráčňový kľúč

                        Páčidlo

                        Hydraulický prevodový zdvihák

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Nissan X Trail T30. Tip od odborníkov z AUTODOC:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Prosím pozor: všetky práce na aute - Nissan X Trail T30 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.

Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 21.
Krok 3

Zdvihnite auto.

Výmena: predné spodné rameno – Nissan X Trail T30. Tip od AUTODOC:
Ak používate zdvihák, uistite sa, že je položený na plochom povrchu bez akýchkoľvek nerovností.Nezabudnite dodatočne zaistiť auto pomocou montážnych podstavcov.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Nissan X Trail T30
Krok 5

Odstráňte koleso.
Krok 6

Vyčisti upevnenie spájajúce záves stabilizátora k ramenu zavesenia kolies. Použite drôtenú kefu. Použite sprej WD-40.
Krok 7

Odskrutkujte upevňovací prvok spájajúci vzperu stabilizátora k ramenu zavesenia kolies. Použite nástavec č.17. Použite ráčňový kľúč.
Krok 8

Odpoj záves stabilizátora od ramena zavesenia kolies. Použite páčidlo.
Krok 9

Odstráňte závlačku, ktorá zaisťuje upevnenie spájajúce guľový čap k hlave ložiska čapu kolesa. Použite páčidlo.
Krok 10

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite kombinačný kľúč č.22
Krok 12

Odpojte guľový čap od čapu riadenia. Použite sťahovák na guľové čapy.

Krok 13

Odskrutkujte predné upevnenie A-ramena. Použite kombinačný kľúč č.22 Použite nástavec č.22. Použite ráčňový kľúč.
Krok 14

Odskrutkujte zadné upevňovacie prvky ramena. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 15

Odstráňte upevňovacie skrutky (3 kusy).
Krok 16

Odstráňte rameno.
Krok 17

Vyčistite montážne pozície ramena zavesenia kolies. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Nainštalujte nové rameno.

AUTODOC odporúča:
Počas inštalačného procesu používajte iba nové skrutky a podložky.
Krok 19

Nainštalujte upevňovaciu skrutku.
Krok 20

Spojte guľový čap a kĺb tiahla riadenia.
Krok 21

Nainštalujte upevňovacie skrutky (2 kusy).
Krok 22

Podoprite kĺb riadenia. Použite zdvihák s hydraulickými prevodmi.

Výmena: predné spodné rameno – Nissan X Trail T30. AUTODOC odporúča:
Pre správne utiahnutie upevňovacích prvkov je potrebné zdvihnúť komponenty zavesenia kolies do ich pracovnej polohy.
Krok 23

Utiahni zadné upevňovacie prvky ramena. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 130 Nm.
Krok 24

Utiahnite predné upevnenie ramena. Použite kombinačný kľúč č.22 Použite nástavec č.22. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 25

Utiahnite upevnenie spájajúce guľový čap k hlave ložiska čapu kolesa. Použite kombinačný kľúč č.22 Použite momentový kľúč. Utiahnite ju krútiacim momentom 77 Nm.
Krok 26

Nainštalujte závlačku, ktorá zaisťuje upevnenie spájajúce guľový čap k hlave ložiska čapu kolesa. Použite páčidlo.

Krok 27

Odstráňte podperu zo spodnej strany čapu nápravy.

AUTODOC odporúča:
Výmena: predné spodné rameno – Nissan X Trail T30. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 28

Zapoj záves stabilizátora k ramenu zavesenia kolies.
Krok 29

Utiahni upevnenie spájajúce záves stabilizátora k ramenu zavesenia kolies. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 75 Nm.
Krok 30

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 31

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu.
Krok 32

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite keramické mazivo.
Krok 33

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Po aplikácii spreja počkajte niekoľko minút.
Krok 34

Nainštalujte koleso.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek na auto. Nissan X Trail T30
Krok 35

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 21.
Krok 36

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 118 Nm.
Krok 37

Odstráňte zdviháky a kliny.
