Dôležité!

Tento proces výmeny môžete použiť pre model:
BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 550 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 535 i, BMW 5 Sedan (E60) 525 xd, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525 d xDrive, BMW 5 Sedan (E60) 530 d xDrive … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

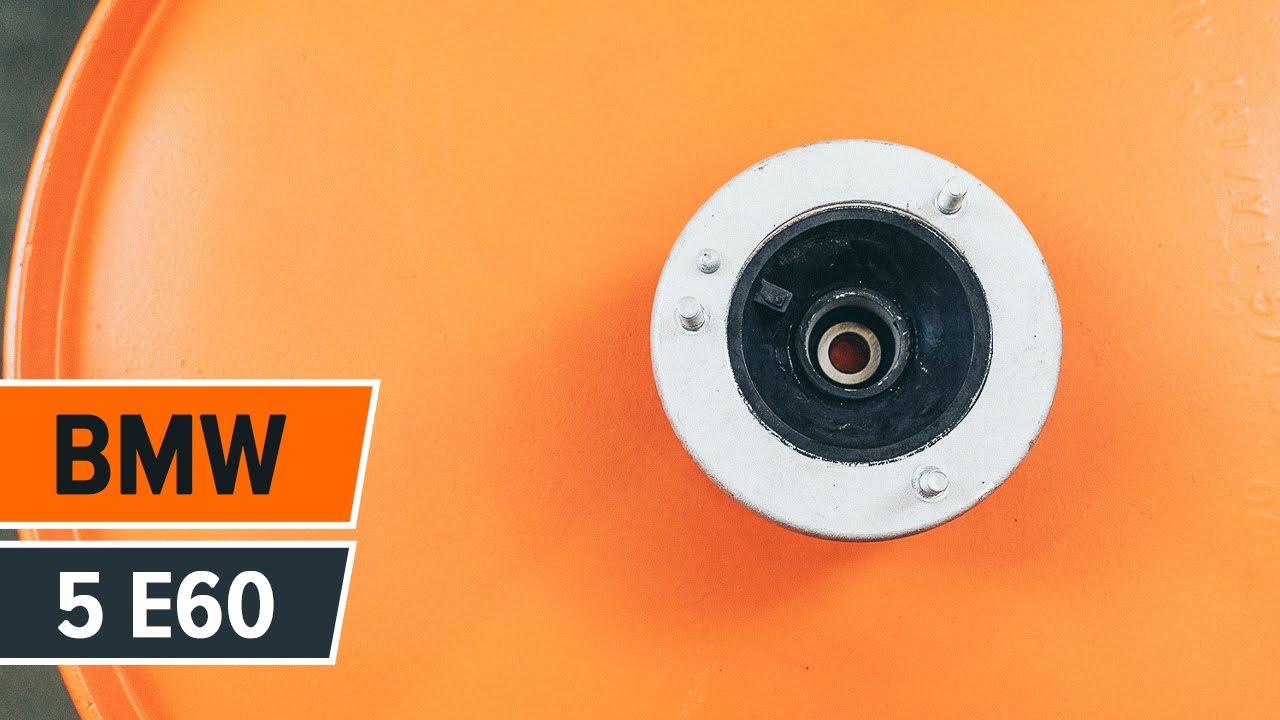

Ako vymeniť zadné upevnenie tlmiča na BMW 5 E60 [NÁVOD]

Ako vymeniť zadné horné uloženie tlmiča na BMW E60 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Horné Uloženie Tlmiča pre 5 Sedan (E60) a iné modely BMW

Alternatívne produkty

Lożisko prużnej vzpery

20 92 6032 SWAG Lożisko prużnej vzpery

21,01 EUR

Obchod

26032 FEBI BILSTEIN Lożisko prużnej vzpery

21,98 EUR

Obchod

12-224302 BILSTEIN Lożisko prużnej vzpery

21,99 EUR

Obchod

SM5667 KYB Lożisko prużnej vzpery

23,38 EUR

Obchod

MK279 MONROE Lożisko prużnej vzpery

24,65 EUR

Obchod

34343 01 LEMFÖRDER Lożisko prużnej vzpery

26,09 EUR

Obchod

SKSS-0670018 STARK Lożisko prużnej vzpery

26,21 EUR

Obchod

802 462 SACHS Lożisko prużnej vzpery

26,61 EUR

Obchod

JSB160 TRW Lożisko prużnej vzpery

28,33 EUR

Obchod

VKDA 40819 SKF Lożisko prużnej vzpery

29,79 EUR

Obchod

Výmena: horného uloženia tlmiča – BMW E60. Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.18

                      Kombinačný kľúč č.22

                      Nástavec č. 13

                      Nástavec č. 18

                      Hviezdicový nástavec Torx T40

                      HEX nástavec č. H7

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Plochý Skrutkovač

                      Hydraulický prevodový zdvihák

                      Vratidlo

                      Hydraulický pružinový kompresor

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: horného uloženia tlmiča – BMW E60. AUTODOC odporúča:

Proces výmeny je totožný pre ložiská ľavej a pravej vzpery tlmiča zadného zavesenia kolies.
Všetky ložiská zadnej vzpery tlmiča sa musia vymeniť súčasne.
Celý postup práce vykonajte pri vypnutom motore.
Uistite sa, že vymeníte všetky samozávitové skrutky počas inštalácie.

Výmena: horného uloženia tlmiča – BMW E60. Odporúčaný postup krokov:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.

Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. BMW E60
Krok 5

Odstráňte koleso.
Krok 6

Odpojte vodiče snímača ABS. Použite plochý skrutkovač.
Krok 7

Odstráňte montážnu svorku vedenia ABS snímača z vrchného ramena. Použite plochý skrutkovač.
Krok 8

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

Krok 9

Odskrutkujte upevnenie predného ramena. Použite kombinačný kľúč č.18 (2 kusy).
Krok 10

Odstráňte predný upevňovací prvok ovládacieho ramena.

Krok 11

Odskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.22. Použite hviezdicový Torx T40. Použite ráčňový kľúč.
Krok 12

Odpojte rameno zavesenia kolies od zadnej hlavy ložiska čapu.
Krok 13

Odstráňte rameno.
Krok 14

Vyčistite upevňovacie prvky tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 15

Odskrutkujte spodné upevnenie vzpery tlmiča. Použite kombinačný kľúč č.18 Použite nástavec č.18. Použite vratidlo.
Krok 16

Odstráňte upevňovaciu skrutku. Použite kombinačný kľúč č.18 Použite plochý skrutkovač.

Krok 17

Odpojte spodnú časť tlmiča pruženia.
Krok 18

Dajte auto na zem.

Krok 19

Otvorte kapotu.
Krok 20

Odstráňte spony bočného obloženia kufra. Použite plochý skrutkovač.
Krok 21

Odpojte bočné obloženie kufra.
Krok 22

Odstráňte záslepku uloženia tyče tlmiča zavesenia kolies.
Krok 23

Vyčistite upevňovacie prvky vrchného ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 24

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.

Výmena: horného uloženia tlmiča – BMW E60. Profesionáli odporúčajú:
Aby ste sa vyhli zraneniam, držte vzperu tlmiča pri odskrutkovávaní upevňovacích skrutiek.
Krok 25

Odstráňte vzperu zavesenia kolies.

Krok 26

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: horného uloženia tlmiča – BMW E60. Tip od odborníkov z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 27

Stlačte pružinu.
Krok 28

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 29

Odstráňte skrutku piestnice vzpery. Použite kombinačný kľúč č.18. Použite imbusový kľúč č. H7.
Krok 30

Odstráňte vrchné uloženie vzpery. Použite plochý skrutkovač.

Výmena: horného uloženia tlmiča – BMW E60. Tip:
Skontrolujte prachový návlek tlmiča a doraz tlmiča. Ak je to potrebné, vymeňte ich.
Krok 31

Vyčistite montážne miesto ložiska vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.

Krok 32

Nainštalujte nové vrchné uloženie vzpery tlmiča.
Krok 33

Upevnite maticu piestu vzpery tlmiča. Použite kombinačný kľúč č.18. Použite imbusový kľúč č. H7. Použite momentový kľúč. Utiahnite ju krútiacim momentom 27 Nm.

Výmena: horného uloženia tlmiča – BMW E60. Tip od odborníkov z AUTODOC:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 34

Natrite tyč vzpery tlmiča. Použite medené mazivo.

Krok 35

Uvoľnite pružinu.
Krok 36

Odstráňte zostavenú vzperu tlmiča.

Krok 37

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 38

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča.

AUTODOC odporúča:
BMW E60 – Pre vyhnutie sa zraneniu držte vzperu zavesenia kolies pri zaskrutkovávaní upevňovacích skrutiek.
Krok 39

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 28 Nm.
Krok 40

Nainštalujte záslepku uloženia tyče tlmiča zavesenia kolies.

Krok 41

Pripojte bočné obloženie kufra.
Krok 42

Nainštalujte spony bočného obloženia kufra.
Krok 43

Zatvorte kryt batožinového priestoru.
Krok 44

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 45

Pripojte spodnú časť tlmiča pruženia.

Krok 46

Nainštalujte upevňovaciu skrutku.
Krok 47

Utiahnite spodné upevnenie tlmiča. Použite kombinačný kľúč č.18 Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 100 Nm.
Krok 48

Znovu nainštalujte ovládacie rameno.

Krok 49

Pripevnite rameno zavesenia kolies k zadnej hlave ložiska čapu.
Krok 50

Nainštalujte predný upevňovací prvok ramena.

Krok 51

Nainštalujte montážnu svorku vedenia snímača ABS na vrchné rameno.
Krok 52

Zapojte konektory ABS snímača.
Krok 53

Zaskrutkujte upevnenie predného ramena. Použite kombinačný kľúč č.18 (2 kusy).
Krok 54

Utiahnite upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.22. Použite hviezdicový Torx T40. Použite momentový kľúč. Utiahnite ju krútiacim momentom 165 Nm.
Krok 55

Podoprite čap nápravy. Použite zdvihák s hydraulickými prevodmi.
Krok 56

Utiahnite predné upevnenie spájajúce ovládacie rameno k podpornému rámu. Použite kombinačný kľúč č.18 (2 kusy). Použite momentový kľúč. Utiahnite ju krútiacim momentom 100 Nm.
Krok 57

Vyberte podperu spod čapu nápravy.

AUTODOC odporúča:
Výmena: horného uloženia tlmiča – BMW E60. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 58

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky tlmiča. Použite medené mazivo.

Krok 59

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 60

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: horného uloženia tlmiča – BMW E60. Po aplikovaní spreja niekoľko minút počkajte.
Krok 61

Nainštalujte koleso.

AUTODOC odporúča:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 62

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 63

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 64

Odstráňte zdviháky a kliny.
