Dôležité!

Tento proces výmeny môžete použiť pre model:
BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 525 tds, BMW 5 Sedan (E39) 523 i, BMW 5 Sedan (E39) 528 i, BMW 5 Sedan (E39) 540 i, BMW 5 Sedan (E39) 535 i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) M5, BMW 5 Sedan (E39) 535 i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 530 i … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

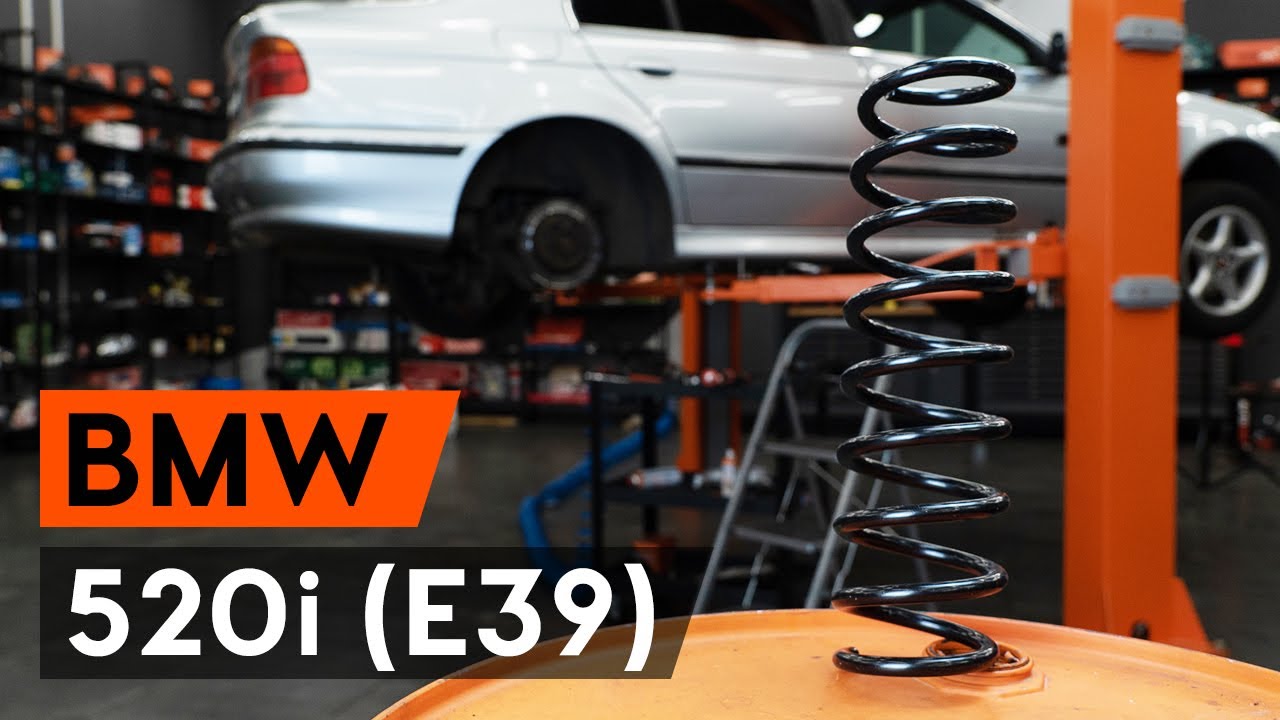

Ako vymeniť zadný pružina zavesenia kolies na BMW 520i (E39) [NÁVOD AUTODOC]

Ako vymeniť zadné pružina podvozku na BMW E39 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Pruženie pre 5 Sedan (E39) a iné modely BMW

Alternatívne produkty

Prużina podvozku

SB059MT Magnum Technology Prużina podvozku

25,64 EUR

Obchod

SKCS-0040014 STARK Prużina podvozku

27,41 EUR

Obchod

4208425 LESJÖFORS Prużina podvozku

29,59 EUR

Obchod

JCS209 TRW Prużina podvozku

33,18 EUR

Obchod

RA5566 KYB Prużina podvozku

35,09 EUR

Obchod

996 711 SACHS Prużina podvozku

36,40 EUR

Obchod

996 712 SACHS Prużina podvozku

38,17 EUR

Obchod

RA5567 KYB Prużina podvozku

41,45 EUR

Obchod

2240184 METZGER Prużina podvozku

41,80 EUR

Obchod

SKCS-0041986 STARK Prużina podvozku

54,82 EUR

Obchod

Výmena: pružin podvozku – BMW E39. Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.16

                      Kombinačný kľúč č.22

                      Nástavec č. 10

                      Nástavec č. 13

                      Nástavec č. 16

                      Nástavec č. 21

                      Nástavec č. 22

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Rozperný nástavec na demontáž tlmičov č. DD6

                      Vratidlo

                      Páčidlo

                      Nástroj na demontáž čalúnenia

                      Krížový skrutkovač

                      Hydraulický pružinový kompresor

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: pružin podvozku – BMW E39. Tip:

Obe vinuté pružiny zadného odpruženia je potrebné vymeniť súčasne.
Proces výmeny je rovnaký pre ľavú a pravú vinutú pružinu zadného odpruženia.
Upozornenie! Pred začatím akejkoľvek práce vypnite motor – BMW E39.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Odstráňte spodnú časť zadného sedadla.
Krok 2

Odskrutkujte upevňovacie prvky operadla zadného sedadla. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 3

Odstráňte opierky hlavy zadného sedadla.
Krok 4

Odstráňte operadlo zadného sedadla.
Krok 5

Odstráňte bočný plastový kryt. Použite plastový nástroj na demontáž čalúnenia.
Krok 6

Odskrutkujte držiak opierky hlavy zadného sedadla. Použite krížový skrutkovač PH.
Krok 7

Odstráňte spony z pláta kufra.
Krok 8

Odpojte pláto kufra.
Krok 9

Odskrutkujte upevňovacie prvky reproduktorov. Použite krížový skrutkovač PH.
Krok 10

Odpojte konektor reproduktora.
Krok 11

Odstráňte reproduktory.
Krok 12

Zvukovú izoláciu interiéru ohnite smerom nahor.
Krok 13

Odstráňte kryt ložiska vzpery tlmiča.
Krok 14

Uvoľnite vrchný upevňovací prvok ložiska vzpery tlmiča. Použite nástavec č.13. Použite ráčňový kľúč.
Krok 15

Kolesá auta zaistite pomocou klinov.
Krok 16

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 17

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 18

Odskrutkujte skrutky kolies.

Výmena: pružin podvozku – BMW E39. AUTODOC odporúča:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 19

Odstráňte koleso.
Krok 20

Vyčistite upevňovacie prvky vzpery stabilizátora. Použite drôtenú kefu. Použite sprej WD-40.
Krok 21

Odskrutkujte upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 22

Odstráňte stabilizačnú tyč.
Krok 23

Odpojte snímač opotrebenia brzdových platničiek. Použite páčidlo.

Pozor!
Niektoré autá nemajú snímač opotrebenia brzdovej platničky.
Krok 24

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 25

Rozšírte brzdové platničky. Použite páčidlo.
Krok 26

Vyčistite upevňovacie prvky držiaka brzdového strmeňa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 27

Odskrutkujte upevnenie svorky brzdového strmeňa. Použite nástavec č.16. Použite vratidlo.
Krok 28

Odstráňte brzdový strmeň spolu s jeho držiakom.

AUTODOC odporúča:
Priviažte strmeň k zaveseniu kolies alebo ku karosérii drôtikom bez odpojenia od brzdovej hadičky, aby sa predišlo strate tlaku v brzdovom systéme.Uistite sa, že brzdový strmeň nevisí na brzdovej hadičke.Po odstránení brzdového strmeňa nestláčajte brzdový pedál. Vypadol by totiž piest z brzdového valca, vyliala by sa brzdová kvapalina a systém by stratil tlak.
Krok 29

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: pružin podvozku – BMW E39. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 30

Vyčistite upevňovacie prvky vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 31

Odskrutkujte spodné upevnenie vzpery tlmiča. Použite nástavec č.21. Použite vratidlo.
Krok 32

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 33

Odpojte vodiče snímača ABS.
Krok 34

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 35

Odskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.22. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 36

Odskrutkujte upevnenie ramena od nosníka. Použite kombinačný kľúč č.16.
Krok 37

Odpojte spodnú časť tlmiča pruženia. Použite páčidlo.
Krok 38

Odstráňte upevňovaciu skrutku.
Krok 39

Odstráňte rameno.
Krok 40

Odskrutkujte upevňovacie prvky na vrchnej strane uloženia vzpery tlmiča.
Krok 41

Odstráňte vzperu zavesenia kolies.
Krok 42

Nastavte vzperu tlmiča na zariadenie pre stlačenie pružiny.

Výmena: pružin podvozku – BMW E39. Odporúčajú odborníci z AUTODOC:
Majte na pamäti, že pri použití zariadenia na stlačenie pružiny musia byť pružiny bezpečne uložené a stlačené na protiľahlých stranách.Zaistite správnu polohu pružiny prstenci.Uistite sa, že vinuté pružiny sú pevne spojené s ich uloženiami.
Krok 43

Stlačte pružinu.
Krok 44

Natrite tyč vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 45

Odstráňte skrutku piestnice vzpery. Použite rozperný nástavec na demontáž tlmičov DD№6. Použite nástavec č.16. Použite ráčňový kľúč.
Krok 46

Odstráňte vrchné uloženie vzpery.
Krok 47

Uvoľnite vinutú pružinu.
Krok 48

Odstráňte pružinu.
Krok 49

Odstráňte prachový návlek tlmiča a doraz tlmiča.

AUTODOC odporúča:
Výmena: pružin podvozku – BMW E39. Pozorne skontrolujte uloženie tlmiča, manžetu a doraz tlmiča. Podľa potreby ich vymeňte.
Krok 50

Nainštalujte pružinu na tlmič.
Krok 51

Nainštalujte návlek a tlmiaci doraz na tlmič.
Krok 52

Stlačte pružinu.
Krok 53

Nainštalujte vrchný držiak pružinovej vzpery a ložisko vzpery.
Krok 54

Upevnite maticu piestu vzpery tlmiča. Použite rozperný nástavec na demontáž tlmičov DD№6. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 27 Nm.

AUTODOC odporúča:
Uistite sa a skontrolujte, že pružina je inštalovaná správne. Zabráňte jej vychýleniu.
Krok 55

Uvoľnite pružinu.
Krok 56

Odstráňte zostavenú vzperu tlmiča.
Krok 57

Nainštalujte vzperu tlmiča do oblúka kolesa.
Krok 58

Zaskrutkujte vrchné upevnenie uloženia vzpery tlmiča. Neuťahujte ho.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte vzperu zavesenia kolies. BMW E39
Krok 59

Vyčistite montážne pozície vzpery tlmiča. Použite drôtenú kefu. Použite sprej WD-40.
Krok 60

Pripojte spodnú časť tlmiča pruženia.
Krok 61

Utiahnite spodné upevnenie tlmiča. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 127 Nm.
Krok 62

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 63

Znovu nainštalujte ovládacie rameno.

Výmena: pružin podvozku – BMW E39. Tip:
Nepoškoďte kryt guľového čapu.
Krok 64

Nainštalujte upevňovaciu skrutku.
Krok 65

Zaskrutkujte upevnenie, ktoré spája ovládacie rameno k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.22. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 66

Utiahnite upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite nástavec č.22. Použite momentový kľúč. Utiahnite ju krútiacim momentom 142 Nm.
Krok 67

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 68

Zaskrutkujte upevňovacie prvky spájajúce ovládacie rameno k nápravnici. Použite kombinačný kľúč č.16.
Krok 69

Utiahnite upevnenie ramena k nosníku. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 70

Zapojte konektory ABS snímača.
Krok 71

Nainštalujte brzdový strmeň spolu s jeho držiakom.
Krok 72

Upevnite svorku brzdového strmeňa. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 65 Nm.
Krok 73

Zapojte snímač opotrebenia brzdových platničiek.
Krok 74

Odstráňte podperu spod ramena.

AUTODOC odporúča:
BMW E39 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 75

Nainštalujte priečne stabilizačné rameno.
Krok 76

Utiahnite upevnenie spájajúce vzperu stabilizátora k stabilizátoru. Použite kombinačný kľúč č.16. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 60 Nm.
Krok 77

Natrite a ošetrite všetky spojenia ramena. Natrite upevňovacie prvky tlmiča. Použite medené mazivo.
Krok 78

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 79

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: pružin podvozku – BMW E39. Tip od AUTODOC:
Po aplikácii spreja počkajte niekoľko minút.
Krok 80

Nainštalujte koleso.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte koleso. BMW E39
Krok 81

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 82

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 83

Odstráňte zdviháky a kliny.
Krok 84

Utiahnite vrchné upevnenie uloženia vzpery tlmiča. Použite nástavec č.13. Použite momentový kľúč. Utiahnite ju krútiacim momentom 24 Nm.
Krok 85

Natrite upevnenia ložiska vzpery tlmiča. Použite medené mazivo.
Krok 86

Nainštalujte kryt ložiska vzpery tlmiča.
Krok 87

Znovu nainštalujte zvukovú izoláciu interiéru.
Krok 88

Znovu nainštalujte reproduktory.
Krok 89

Zaskrutkujte upevňovacie prvky reproduktorov. Použite krížový skrutkovač PH.
Krok 90

Pripojte konektor reproduktora.
Krok 91

Znovu nainštalujte pláto kufra.
Krok 92

Vložte spony pláta kufra.
Krok 93

Zaskrutkujte držiak opierky hlavy zadného sedadla. Použite krížový skrutkovač PH.
Krok 94

Nainštalujte bočný plastový panel. Použite plastový nástroj na demontáž čalúnenia.
Krok 95

Znovu nainštalujte operadlo zadného sedadla.
Krok 96

Zaskrutkujte upevňovacie prvky operadla zadného sedadla. Použite nástavec č.10. Použite ráčňový kľúč.
Krok 97

Znovu nainštalujte opierky hlavy zadného sedadla.
Krok 98

Znovu nainštalujte spodnú časť zadného sedadla.

Výmena: pružin podvozku – BMW E39. AUTODOC odporúča:
Bez naštartovania motora stlačte brzdový pedál niekoľkokrát, až kým nebudete cítiť značný odpor.

Bol tento návod užitočný?

Prosím, ohodnoťte tento návod na úrovni od 1 do 5. Ak máte nejaké otázky, neváhajte sa nás opýtať.

Hľadáte správne pneumatiky?

Zistite, ktoré veľkosti pneumatík a kolies sú kompatibilné s modelom BMW 5 Sedan (E39).

Prehľadávať pneumatiky

Ako vymeniť zadné jednotka prużenia, tlmič prużenia na BMW E39 – návod na výmenu

Stiahnuť zadarmo
5.69 MB
Ako vymeniť predné pružina podvozku na BMW E39 – návod na výmenu

Stiahnuť zadarmo
4.53 MB
Ako vymeniť predné jednotka prużenia, tlmič prużenia na BMW E39 – návod na výmenu

Stiahnuť zadarmo
4.62 MB
Ako vymeniť zadné brzdové platničky na BMW E39 – návod na výmenu

Stiahnuť zadarmo
2.29 MB
Ako vymeniť predné brzdové platničky na BMW E39 – návod na výmenu

Stiahnuť zadarmo
2.16 MB
Ako vymeniť zadné brzdové kotúče na BMW E39 – návod na výmenu

Stiahnuť zadarmo
3.58 MB

Ako vymeniť predné pružina podvozku na BMW E60 – návod na výmenu

Stiahnuť zadarmo
5.87 MB
Ako vymeniť zadné pružina podvozku na BMW E60 – návod na výmenu

Stiahnuť zadarmo
4.23 MB
Ako vymeniť predné pružina podvozku na BMW E39 – návod na výmenu

Stiahnuť zadarmo
4.53 MB
Ako vymeniť predné pružina podvozku na BMW 5 Touring (E39) – návod na výmenu

Stiahnuť zadarmo
4.22 MB
Pružina podvozku postup výmeny na vašom aute

Univerzálny

Stiahnuť zadarmo
1.91 MB
Ako vymeniť predné pružina podvozku na BMW X3 E83 – návod na výmenu

Stiahnuť zadarmo
3.22 MB

Váš profil je váš osobný asistent.

Sleduje výdavky na auto, zapisuje do servisnej knihy a plánov výmeny, a ukladá obľúbené materiály, poznámky a dokumenty

Nainštalujte si aplikáciu AUTODOC CLUB!

Váš osobný správca nákladov na auto, tipy na údržbu auta, pripomienky o nadchádzajúcich udalostiach a servisných intervaloch, pokyny k svojpomocnej oprave – všetko vo vašom smartphone.

Skenovať

Pre stiahnutie aplikácie:

- naskenujte QR kód
- stiahnuť z App Store
- stiahnuť z Google Play

5 vecí, ktoré by si nemal/a robiť s automatizovanou manuálnou prevodovkou | AUTODOC

1K zobrazení

Publikované dňa: 20/04/2023
Ako nafarbiť auto farbou v spreji | AUTODOC tipy

8K zobrazení

Publikované dňa: 25/03/2021
Ako používať pieskovacie zariadenie | Tipy AUTODOC

1K zobrazení

Publikované dňa: 16/05/2024
Ako si svojpomocne vyrobiť penový rozprašovač | AUTODOC tipy

2K zobrazení

Publikované dňa: 23/06/2022
