Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ Trieda E Saloon (W210) E 220 D (210.004), MERCEDES-BENZ Trieda E Saloon (W210) E 250 D (210.010), MERCEDES-BENZ Trieda E Saloon (W210) E 300 D (210.020), MERCEDES-BENZ Trieda E Saloon (W210) E 230 (210.037), MERCEDES-BENZ Trieda E Saloon (W210) E 320 (210.055), MERCEDES-BENZ Trieda E Saloon (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ Trieda E Saloon (W210) E 280 (210.053), MERCEDES-BENZ Trieda E Saloon (W210) E 420 (210.072), MERCEDES-BENZ Trieda E Saloon (W210) E 50 AMG (210.072), MERCEDES-BENZ Trieda E Saloon (W210) E 270 CDI (210.016), MERCEDES-BENZ Trieda E Saloon (W210) E 280 (210.063), MERCEDES-BENZ Trieda E Saloon (W210) E 280 4-matic (210.081), MERCEDES-BENZ Trieda E Saloon (W210) E 320 (210.065), MERCEDES-BENZ Trieda E Saloon (W210) E 300 Turbo-D (210.025), MERCEDES-BENZ Trieda E Saloon (W210) E 320 4-matic (210.082), MERCEDES-BENZ Trieda E Saloon (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ Trieda E Saloon (W210) E 200 D (210.003), MERCEDES-BENZ Trieda E Saloon (W210) E 240 (210.061), MERCEDES-BENZ Trieda E Saloon (W210) E 430 (210.070), MERCEDES-BENZ Trieda E Saloon (W210) E 200 Kompressor (210.045), MERCEDES-BENZ Trieda E Saloon (W210) E 55 AMG (210.074), MERCEDES-BENZ Trieda E Saloon (W210) E 220 CDI (210.006), MERCEDES-BENZ Trieda E Saloon (W210) E 200 CDI (210.007), MERCEDES-BENZ Trieda E Saloon (W210) E 220 D, MERCEDES-BENZ Trieda E Saloon (W210) E 200 CDI (210.007), MERCEDES-BENZ Trieda E Saloon (W210) E 220 CDI (210.006), MERCEDES-BENZ Trieda E Saloon (W210) E 270 CDI (210.016), MERCEDES-BENZ Trieda E Saloon (W210) E 320 CDI (210.026), MERCEDES-BENZ Trieda E Saloon (W210) E 430 4-matic (210.083), MERCEDES-BENZ Trieda E Saloon (W210) E 200 Kompressor (210.048), MERCEDES-BENZ Trieda E Saloon (W210) E 240 (210.062), MERCEDES-BENZ Trieda E Saloon (W210) E 36 AMG, MERCEDES-BENZ Trieda E Saloon (W210) E 220 CDI (210.006) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť zadné rameno na MERCEDES-BENZ E W210 NÁVOD | AUTODOC

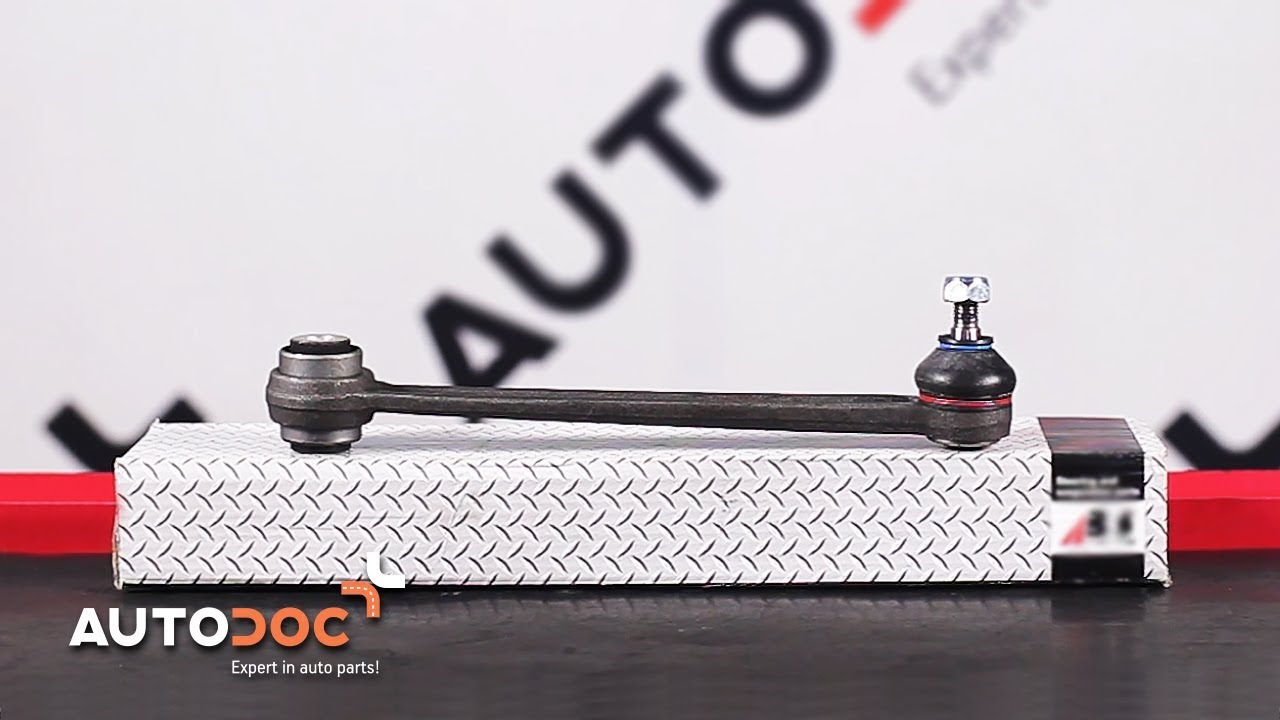

Ako vymeniť zadné spodné rameno na Mercedes W210 – návod na výmenu

Alternatívne produkty

Rameno zavesenia kolies

Výmena: zadné spodné rameno – Mercedes W210. Nástroje, ktoré možno budete potrebovať:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.17

                      Úderová rázová hlavica №19

                      Hviezdicový nástavec Torx T20

                      XZN nástavec č. M10

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Kladivo

                      Sťahovák guľového čapu

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: zadné spodné rameno – Mercedes W210. Odporúčajú odborníci z AUTODOC:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Prosím pozor: všetky práce na aute - Mercedes W210 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Upozornenie! Pre vyhnutie sa zraneniu držte koleso pri odskrutkovávaní upevňovacích skrutiek. Mercedes W210
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.

Krok 7

Odskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.17.
Krok 8

Odskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite XZN č. M10. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 9

Odstráňte zadný upevňovací prvok ovládacieho ramena. Použite kladivo.
Krok 10

Odpojte vodiče ABS snímača od ovládacieho ramena zavesenia kolies.
Krok 11

Odstráňte rameno. Použite sťahovák na guľové čapy.
Krok 12

Vyčistite upevňovací prvok držiaka ABS snímača. Použite drôtenú kefu. Použite sprej WD-40.

Krok 13

Odskrutkujte upevnenie svorky k ramenu. Použite hviezdicový Torx T20. Použite ráčňový kľúč.
Krok 14

Odstráňte svorku z ramena.

Krok 15

Nainštalujte svorku na nové rameno.
Krok 16

Utiahnite svorku upevňujúcu rameno. Použite hviezdicový Torx T20. Použite ráčňový kľúč.
Krok 17

Nainštalujte nové rameno zavesenia kolies.
Krok 18

Nainštalujte zadný upevňovací prvok ovládacieho ramena.

Krok 19

Zaskrutkujte zadný upevňovací prvok spájajúci ovládacie rameno k podpornému rámu. Použite XZN č. M10. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 20

Utiahnite upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm.
Krok 21

Zapojte konektory ABS snímača.
Krok 22

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 23

Utiahnite zadný upevňovací prvok spájajúci ovládacie rameno k nápravnici. Použite XZN č. M10. Použite nástavec č.19. Utiahnite ju krútiacim momentom 70 Nm.
Krok 24

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Mercedes W210 – Zdvihák na auto nedávajte dolu príliš prudko, aby sa nepoškodili súčiastky a mechanizmy auta.
Krok 25

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 26

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 27

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

AUTODOC odporúča:
Výmena: zadné spodné rameno – Mercedes W210. Po aplikovaní spreja niekoľko minút počkajte.
Krok 28

Nainštalujte koleso.

AUTODOC odporúča:
Dôležité! Pri zaskrutkovávaní upevňovacích skrutiek držte koleso. Mercedes W210
Krok 29

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 30

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 31

Odstráňte zdviháky a kliny.
