Ako vymeniť predné spodné rameno na Abarth 595 – návod na výmenu
stiahnutí:
0
Zobrazenia:
4
Dôležité!
Tento proces výmeny môžete použiť pre model:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Zobraziť viac
Postup sa môže mierne meniť podľa dizajnu auta.
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Zobraziť viac
Postup sa môže mierne meniť podľa dizajnu auta.

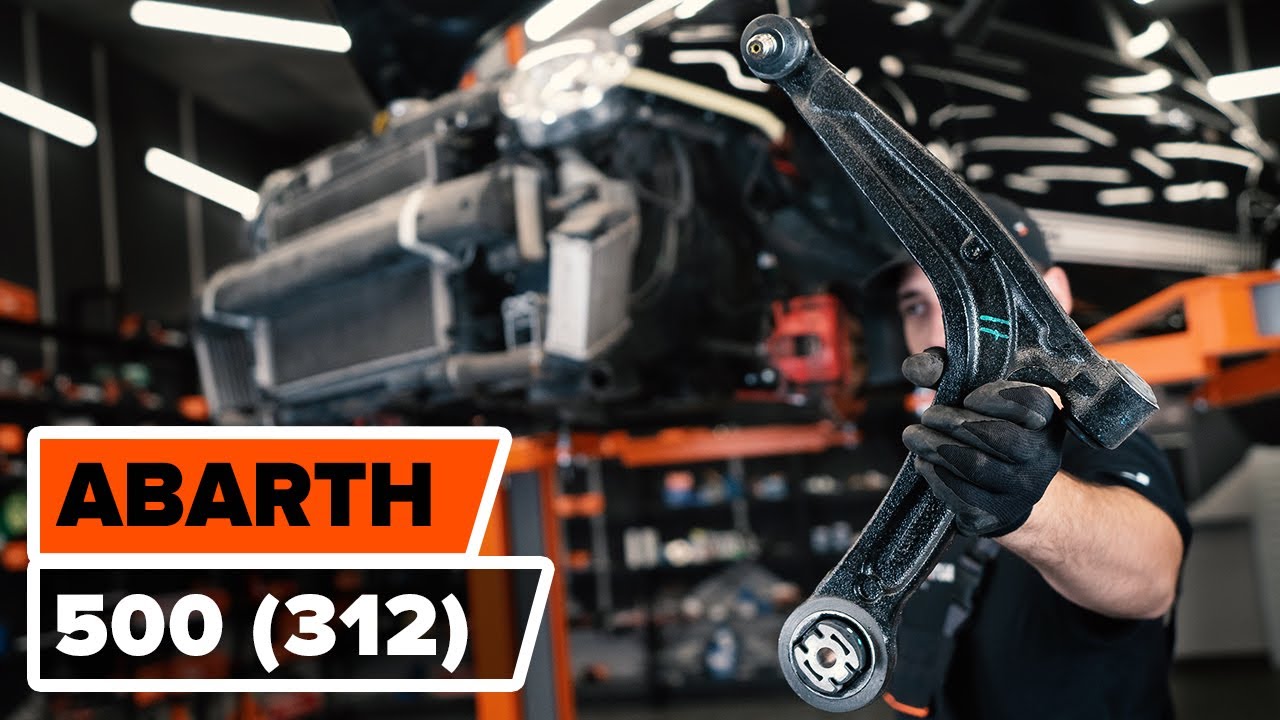

Ako vymeniť predné rameno zavesenia kolies na ABARTH 500 (312) [NÁVOD AUTODOC]
Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre 500 / 595 / 695 Hatchback (312_) a iné modely ABARTH
Rameno zavesenia kolies
Rameno zavesenia kolies
Rameno zavesenia kolies pre 500 / 595 / 695 Hatchback (312) Benzín (165 KS)
Rameno zavesenia kolies pre 500 / 595 / 695 Hatchback (312) Benzín (163 KS)
Drôtená kefa
Sprej WD-40
Medené mazivo
Kombinačný kľúč č.17
Nástavec č. 7
Nástavec č. 8
Nástavec č. 10
Nástavec č. 16
Nástavec č. 17
Nástavec č. 18
Hviezdicový nástavec Torx T30
Úderová rázová hlavica na matice kolies č.19
Ráčňový kľúč
Momentový kľúč
Vratidlo
Plochý sekáč
Kladivo
Gumové kladivo
Krížový skrutkovač
Páčidlo
Maskovacia maliarska páska
Klin pod koleso auta
Výmena: predné spodné rameno – Abarth 595. Odporúčajú odborníci z AUTODOC:
- Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
- Výmena spodného ramena nezávislého odpruženia si na niektorých autách vyžaduje odstránenie časti vývodného potrubia prídavného ohrievača.
- Prosím pozor: všetky práce na aute - Abarth 595 – sa musia vykonávať pri vypnutom motore.
Výmenu uskutočnite v nasledujúcom poradí:
- Krok 1
Otvorte kapotu. - Krok 2
Kolesá auta zaistite pomocou klinov. - Krok 3
Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19. - Krok 4
Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách. - Krok 5
Odskrutkujte skrutky kolies.Výmena: predné spodné rameno – Abarth 595. AUTODOC odporúča:Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso. - Krok 6
Odstráňte koleso. - Krok 7
Odskrutkujte a odstráňte kryt olejovej vane. Použite nástavec č.8. Použite ráčňový kľúč. - Krok 8
Odskrutkujte spodné upevnenie plastového krytu nárazníka. Použite nástavec č.8. - Krok 9
Odskrutkujte upevňovacie prvky krytu oblúku kolesa. Súčiastku dajte nabok. Použite ráčňový kľúč. Použite krížový skrutkovač PH. - Krok 10
Odpojte konektory predných svetiel. - Krok 11
Odskrutkujte upevňovacie prvky spájajúce nárazník a blatníky. Použite hviezdicový Torx T30. Použite ráčňový kľúč. - Krok 12
Nalepte maskovaciu maliarsku pásku na blatníky auta na ochranu farby a laku pred poškodením počas demontáže nárazníka. - Krok 13
Uvoľnite vrchné upevnenia nárazníka. Použite hviezdicový Torx T30. Použite ráčňový kľúč. - Krok 14
Opatrne uvoľnite nárazník z jeho upevňovacích prvkov.AUTODOC odporúča:Výmena: predné spodné rameno – Abarth 595. Ak chcete zabrániť poškodeniu súčiastky pri jej odstraňovaní, nepoužívajte príliš veľkú silu. - Krok 15
Odskrutkujte vrchné upevňovacie prvky nárazníka a odstráňte ho.Výmena: predné spodné rameno – Abarth 595. Tip:Aby sa súčiastky nepoškodili, nárazník držte počas odskrutkovávania vrchných upevňovacích prvkov. - Krok 16
Odskrutkujte upevňovací prvok vzduchového vodiaceho prvku medzichladiča. Použite nástavec č.10. Použite ráčňový kľúč. - Krok 17
Odstráňte vzduchový vodiaci prvok medzichladiča. - Krok 18
Odskrutkujte upevňovací prvok dištančnej podložky pod zosilňovacou tyčou nárazníka. Použite nástavec č.10. Použite ráčňový kľúč. - Krok 19
Odskrutkujte upevňovacie prvky zosilňovacej tyče nárazníka. Použite nástavec č.17. Použite ráčňový kľúč. - Krok 20
Odstráňte upevňovacie prvky zosilňovacej tyče nárazníka. - Krok 21
Odstráňte zosilňovaciu tyč nárazníka. - Krok 22
Odskrutkujte vrchné upevnenie medzichladiča. Použite nástavec č.10. Použite ráčňový kľúč. - Krok 23
Odskrutkujte svorku rúrky medzichladiča. Použite nástavec č.7. Použite ráčňový kľúč. - Krok 24
Vypáčte a odpojte spodnú rúrku od medzichladiča. Použite páčidlo. - Krok 25
Odskrutkujte upevňovacie prvky pozdĺžneho nosníka z podporného rámu. Použite nástavec č.16. Použite nástavec č.18. Použite ráčňový kľúč. - Krok 26
Medzichladič dajte nabok a odstráňte pozdĺžny nosník. - Krok 27
Vyčistite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite drôtenú kefu. Použite sprej WD-40. - Krok 28
Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite kombinačný kľúč č.17. Použite nástavec č.17. Použite ráčňový kľúč. - Krok 29
Odskrutkujte upevnenie predného ramena. Použite nástavec č.18. Použite vratidlo. - Krok 30
Odskrutkujte upevnenie zadného ramena. Použite nástavec č.18. Použite vratidlo. - Krok 31
Uvoľnite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite plochý sekáč na kov. Použite kladivo. - Krok 32
Odpojte guľový čap od čapu riadenia. Použite páčidlo. - Krok 33
Odstráňte rameno. - Krok 34
Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Natrite a ošetrite všetky spojenia ramena. Použite sprej WD-40.AUTODOC odporúča:Výmena: predné spodné rameno – Abarth 595. Po aplikovaní spreja niekoľko minút počkajte.Nasaďte si ochranné okuliare. - Krok 35
Nainštalujte nové rameno. Použite páčidlo. - Krok 36
Nainštalujte predný upevňovací prvok ramena. Neuťahujte ho. - Krok 37
Nainštalujte zadný upevňovací prvok ramena. Neuťahujte ho. - Krok 38
Zapojte guľový čap k čapu riadenia. Ak je to potrebné, použite gumové kladivo.Výmena: predné spodné rameno – Abarth 595. Tip od odborníkov z AUTODOC:Nepoškoďte kryt guľového čapu. - Krok 39
Zaskrutkujte upevnenie zadného ramena. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 115 Nm. - Krok 40
Zaskrutkujte upevnenie predného ramena. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm. - Krok 41
Utiahnite upevnenie guľového čapu. Použite kombinačný kľúč č.17. Použite nástavec č.17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 40 Nm. - Krok 42
Medzichladič dajte nabok a nainštalujte pozdĺžny nosník.
