Dôležité!

Tento proces výmeny môžete použiť pre model:
MERCEDES-BENZ VITO Autobus (638) 108 D 2.3 (638.164), MERCEDES-BENZ VITO Autobus (638) 110 TD 2.3 (638.174), MERCEDES-BENZ VITO Autobus (638) 113 2.0 (638.114, 638.194), MERCEDES-BENZ VITO Autobus (638) 114 2.3 (638.134, 638.194), MERCEDES-BENZ VITO Autobus (638) 108 CDI 2.2 (638.194), MERCEDES-BENZ VITO Autobus (638) 110 CDI 2.2 (638.194) … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

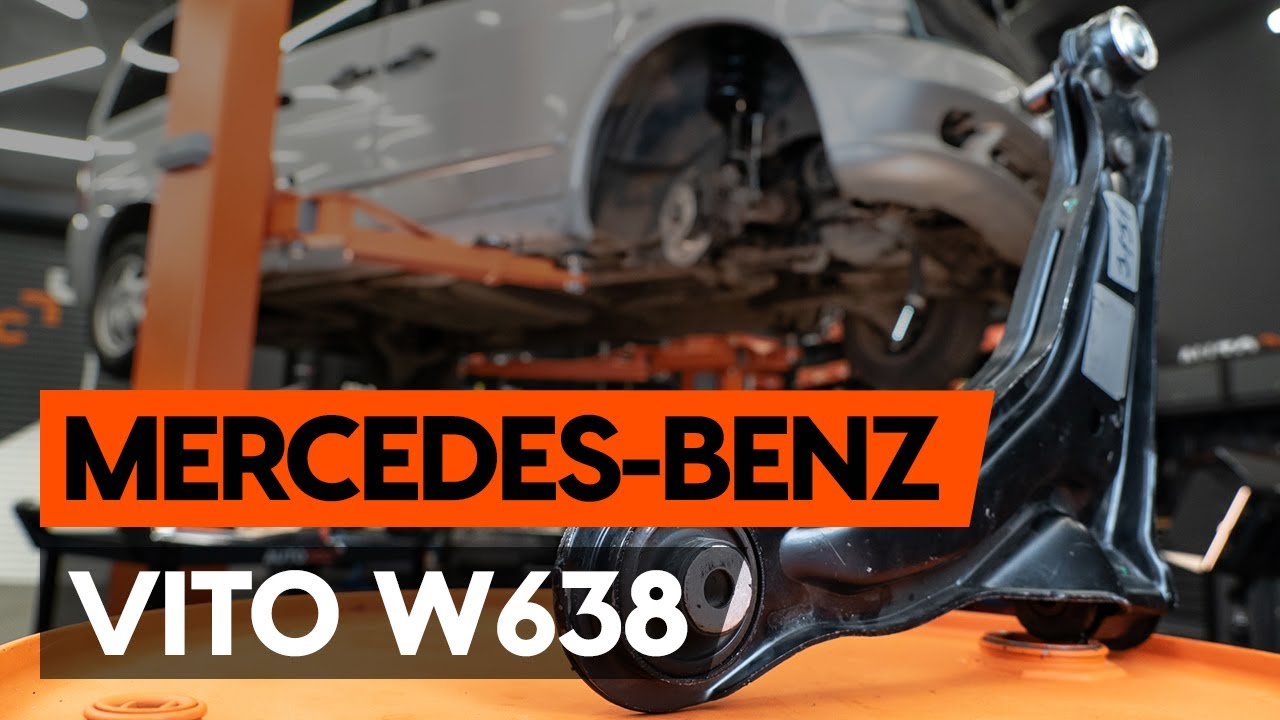

Ako vymeniť predné rameno zavesenia kolies na MERCEDES-BENZ VITO 1 (W638) [NÁVOD AUTODOC]

Ako vymeniť predné spodné rameno na Mercedes Vito W638 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre VITO Autobus (638) a iné modely MERCEDES-BENZ

Alternatívne produkty

Rameno zavesenia kolies

Výmena: predné spodné rameno – Mercedes Vito W638. Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Medené mazivo

                      Nástavec č. 8

                      Nástavec č. 19

                      Kombinačný kľúč č.18

                      Kombinačný kľúč č.21

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Plochý sekáč

                      Kladivo

                      Páčidlo

                      Hydraulický prevodový zdvihák

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: predné spodné rameno – Mercedes Vito W638. AUTODOC odporúča:

Proces výmeny je rovnaký pre ľavé a pravé spodné rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: predné spodné rameno – Mercedes Vito W638. Postupujte podľa nasledovného procesu:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite prednú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. Mercedes Vito W638
Krok 5

Odstráňte koleso.
Krok 6

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Natrite a ošetrite všetky spojenia ramena. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes Vito W638. Po aplikovaní spreja niekoľko minút počkajte.Nasaďte si ochranné okuliare.
Krok 7

Odskrutkujte upevnenie guľového čapu a tiahla riadenia. Použite kombinačný kľúč č.21 (2 kusy).
Krok 8

Odskrutkujte a odstráňte upevňovacie prvky krytu oblúku kolesa. Použite nástavec č.8. Použite ráčňový kľúč.
Krok 9

Odstráňte kryt oblúku kolesa.
Krok 10

Odskrutkujte upevnenie predného ramena. Použite kombinačný kľúč č.18. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 11

Odstráňte upevňovaciu skrutku. Použite páčidlo.
Krok 12

Odskrutkujte upevnenie zadného ramena. Použite kombinačný kľúč č.21. Použite nástavec č.19. Použite ráčňový kľúč.
Krok 13

Vyčistite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite sprej WD-40.
Krok 14

Uvoľnite upevnenie spájajúce guľový čap a hlavu ložiska čapu. Použite plochý sekáč na kov. Použite kladivo.
Krok 15

Odpojte guľový čap od ramena. Použite páčidlo.
Krok 16

Odstráňte rameno. Použite páčidlo.
Krok 17

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Nainštalujte nové rameno.

Výmena: predné spodné rameno – Mercedes Vito W638. Odporúčajú odborníci z AUTODOC:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 19

Zapojte guľový čap k čapu riadenia.
Krok 20

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 21

Vytiahnite plochý sekáč z hlavy ložiska čapu kolesa.
Krok 22

Nainštalujte upevňovaciu skrutku. Neuťahujte ho.
Krok 23

Zaskrutkujte upevnenie zadného ramena. Použite nástavec č.19. Použite kombinačný kľúč č.21. Použite ráčňový kľúč.
Krok 24

Zdvihnite hydraulický prevodový zdvihák o 10-15 cm.
Krok 25

Utiahnite predné upevnenie spájajúce ovládacie rameno k podpornému rámu. Použite nástavec č.19. Použite momentový kľúč. Utiahnite ju krútiacim momentom 155 Nm.
Krok 26

Utiahnite zadný upevňovací prvok ovládacieho ramena. Použite nástavec č.19. Použite kombinačný kľúč č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 90 Nm.
Krok 27

Utiahnite upevnenie guľového čapu. Použite kombinačný kľúč č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 162 Nm.
Krok 28

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: predné spodné rameno – Mercedes Vito W638. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 29

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 30

Nainštalujte kryt oblúku kolesa do svojej montážnej pozície.
Krok 31

Nainštalujte a utiahnite upevňovacie prvky krytu oblúku kolesa. Použite nástavec č.8. Použite ráčňový kľúč.
Krok 32

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu. Natrite kontaktný povrch. Použite medené mazivo.
Krok 33

Nainštalujte koleso.

Výmena: predné spodné rameno – Mercedes Vito W638. Tip od AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 34

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 35

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 175 Nm.
Krok 36

Odstráňte zdviháky a kliny.
