Dôležité!

Tento proces výmeny môžete použiť pre model:
BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 545i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 530d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 i … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť zadný rameno zavesenia kolies na BMW E60 [NÁVOD AUTODOC]

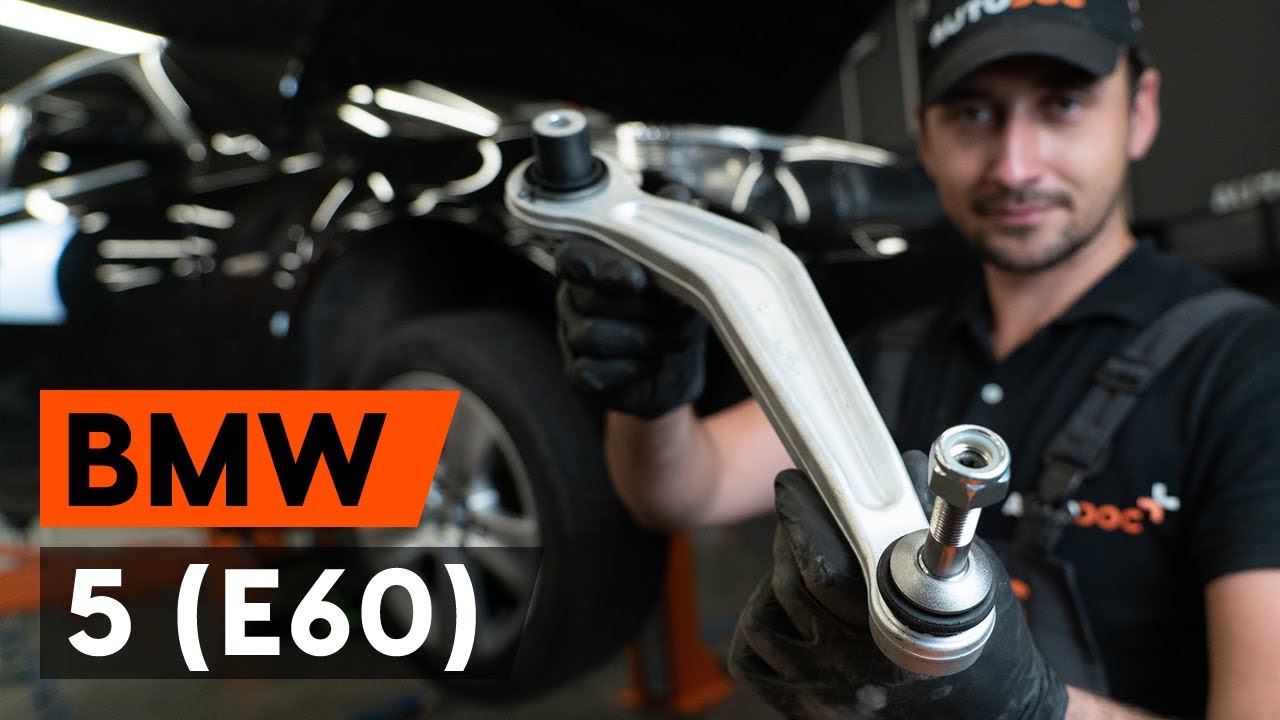

Ako vymeniť zadné horné rameno na BMW E60 – návod na výmenu

Alternatívne produkty

Rameno zavesenia kolies

Výmena: zadné horné rameno – BMW E60. Zoznam potrebných nástrojov:

                      Drôtená kefa

                      Sprej WD-40

                      Čistič bŕzd

                      Medené mazivo

                      Kombinačný kľúč č.18

                      Kombinačný kľúč č.21

                      Nástavec č. 18

                      Nástavec č. 21

                      Hviezdicový nástavec Torx T40

                      Úderová rázová hlavica na matice kolies č.17

                      Ráčňový kľúč

                      Momentový kľúč

                      Vratidlo

                      Páčidlo

                      Klin pod koleso auta

Kúpiť nástroje

Výmena: zadné horné rameno – BMW E60. Odporúčajú odborníci z AUTODOC:

Proces výmeny je totožný pre ľavé a pravé vrchné ovládacie rameno.
Prosím pozor: všetky práce na aute - BMW E60 – sa musia vykonávať pri vypnutom motore.

Výmenu uskutočnite v nasledujúcom poradí:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 17.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

AUTODOC odporúča:
Dôležité! Pri odskrutkovávaní upevňovacích skrutiek držte koleso. BMW E60
Krok 5

Odstráňte koleso.
Krok 6

Odpojte snímač opotrebenia brzdových platničiek.

Pozor!
Niektoré autá nemajú snímač opotrebenia brzdovej platničky.
Krok 7

Vyčistite upevňovacie prvky držiaka brzdového strmeňa. Použite drôtenú kefu. Použite sprej WD-40.
Krok 8

Odskrutkujte upevnenie svorky brzdového strmeňa. Použite nástavec č.18. Použite vratidlo.
Krok 9

Odstráňte brzdový strmeň spolu s jeho držiakom.

AUTODOC odporúča:
Priviažte strmeň k zaveseniu kolies alebo ku karosérii drôtikom bez odpojenia od brzdovej hadičky, aby sa predišlo strate tlaku v brzdovom systéme.Uistite sa, že brzdový strmeň nevisí na brzdovej hadičke.Po odstránení brzdového strmeňa nestláčajte brzdový pedál. Vypadol by totiž piest z brzdového valca, vyliala by sa brzdová kvapalina a systém by stratil tlak.
Krok 10

Vyčistite upevňovacie prvky spájajúce ovládacie rameno k podpornému rámu. Použite drôtenú kefu. Použite sprej WD-40.
Krok 11

Odskrutkujte upevnenie ramena od podporného rámu. Použite kombinačný kľúč č.18 (2 kusy).
Krok 12

Odpojte vodiče snímača ABS. Použite páčidlo.
Krok 13

Vyčistite všetky spojenia ramena. Použite drôtenú kefu. Použite sprej WD-40.
Krok 14

Odskrutkujte upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite kombinačný kľúč č.21. Použite hviezdicový Torx T40. Použite ráčňový kľúč.
Krok 15

Odstráňte upevňovaciu skrutku.
Krok 16

Odstráňte zadné vrchné rameno.
Krok 17

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 18

Namontujte zadné vrchné rameno.

Výmena: zadné horné rameno – BMW E60. AUTODOC odporúča:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 19

Nainštalujte upevňovaciu skrutku.
Krok 20

Zaskrutkujte upevnenie, ktoré spája ovládacie rameno k zadnej hlave ložiska čapu. Použite nástavec č.21. Použite ráčňový kľúč.
Krok 21

Podoprite čap nápravy. Použite zdvihák s hydraulickými prevodmi.
Krok 22

Utiahnite upevňovací prvok spájajúci rameno zavesenia kolies k zadnej hlave ložiska čapu. Použite nástavec č.21. Použite momentový kľúč. Utiahnite ju krútiacim momentom 165 Nm.
Krok 23

Utiahnite upevnenie ramena k podpornému rámu. Použite kombinačný kľúč č.18. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 100 Nm.
Krok 24

Vyberte podperu spod čapu nápravy.

AUTODOC odporúča:
Výmena: zadné horné rameno – BMW E60. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 25

Zapojte konektory ABS snímača.
Krok 26

Nainštalujte brzdový strmeň spolu s jeho držiakom.
Krok 27

Upevnite svorku brzdového strmeňa. Použite nástavec č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 110 Nm.
Krok 28

Zapojte snímač opotrebenia brzdových platničiek.
Krok 29

Natrite a ošetrite všetky spojenia ramena. Použite medené mazivo.
Krok 30

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu.
Krok 31

Natrite povrch, kde je brzdový kotúč v kontakte s ráfikom kolesa. Použite medené mazivo.
Krok 32

Vyčistite povrch brzdového kotúča. Použite čistič bŕzd.

Výmena: zadné horné rameno – BMW E60. Tip od AUTODOC:
Po aplikácii spreja počkajte niekoľko minút.
Krok 33

Nainštalujte koleso.

Výmena: zadné horné rameno – BMW E60. Tip:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 34

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 17.
Krok 35

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite rázový nástavec na koleso č. 17. Použite momentový kľúč. Utiahnite ju krútiacim momentom 120 Nm.
Krok 36

Odstráňte zdviháky a kliny.
