Dôležité!

Tento proces výmeny môžete použiť pre model:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.8 is, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 4.6 is, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 3.0 i … Zobraziť viac

Postup sa môže mierne meniť podľa dizajnu auta.

Ako vymeniť zadný rameno zavesenia kolies na BMW X5 (E53) [NÁVOD AUTODOC]

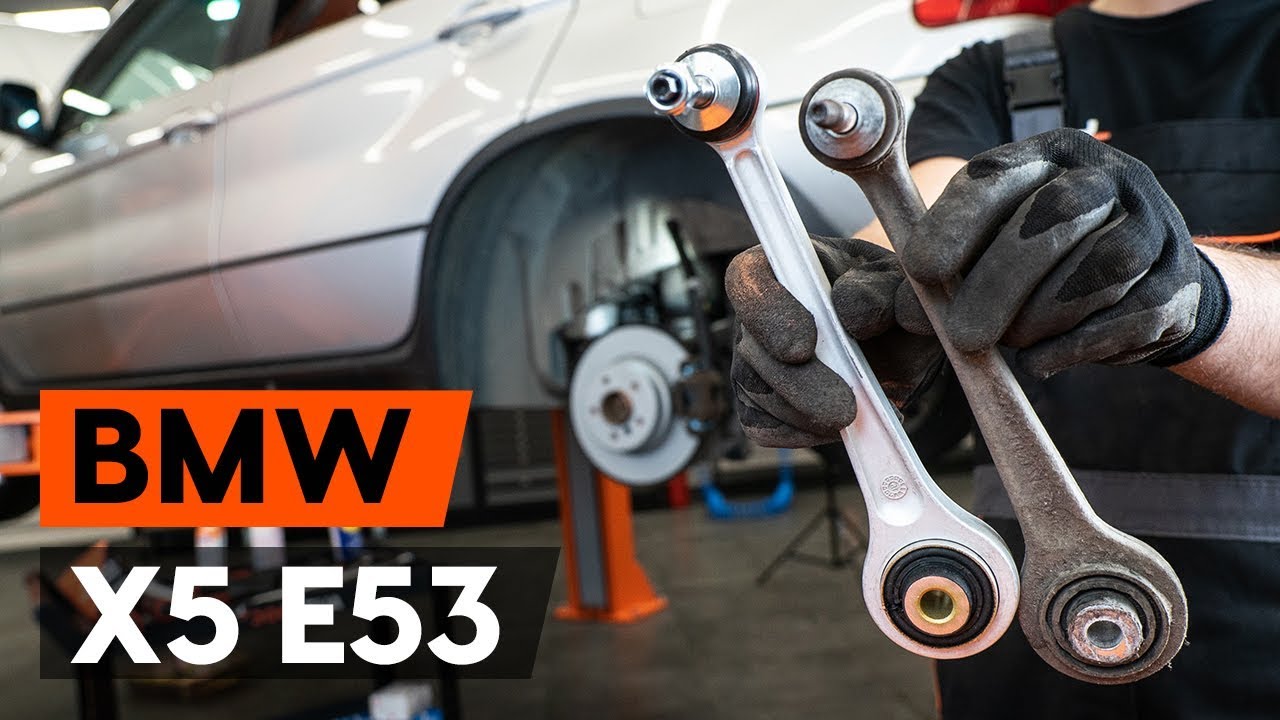

Ako vymeniť zadné horné rameno na BMW X5 E53 – návod na výmenu

Všetky diely, ktoré potrebujete vymeniť – Rameno Zavesenia Kolies pre X5 (E53) a iné modely BMW

Rameno zavesenia kolies

        Rameno zavesenia kolies pre X5 (E53) Benzín (286 KS)

        Rameno zavesenia kolies pre X5 (E53) nafta (184 KS)

        Rameno zavesenia kolies pre X5 (E53) Benzín (347 KS)

        Rameno zavesenia kolies pre X5 (E53) Benzín (231 KS)

        Rameno zavesenia kolies pre X5 (E53) Benzín (320 KS)

        Rameno zavesenia kolies pre X5 (E53) nafta (218 KS)

        Rameno zavesenia kolies pre X5 (E53) Benzín (360 KS)

        Rameno zavesenia kolies pre X5 (E53) nafta (211 KS)

Výmena: zadné horné rameno – BMW X5 E53. Zoznam potrebných nástrojov:

                        Drôtená kefa

                        Sprej WD-40

                        Medené mazivo

                        Kombinačný kľúč č.16

                        Kombinačný kľúč č.18

                        Nástavec č. 8

                        Nástavec č. 18

                        Úderová rázová hlavica na matice kolies č.19

                        Ráčňový kľúč

                        Momentový kľúč

                        Páčidlo

                        Hydraulický prevodový zdvihák

                        Klin pod koleso auta

Kúpiť nástroje

Výmena: zadné horné rameno – BMW X5 E53. Tip od odborníkov z AUTODOC:

Proces výmeny je totožný pre ľavé a pravé vrchné ovládacie rameno.
Celý postup práce vykonajte pri vypnutom motore.

Výmena: zadné horné rameno – BMW X5 E53. Odporúčaný postup krokov:

Krok 1

Kolesá auta zaistite pomocou klinov.
Krok 2

Uvoľnite upevňovacie skrutky kolesa. Použite rázový nástavec na koleso č. 19.
Krok 3

Zodvihnite zadnú časť vozidla a zaistite vozidlo na podperách.
Krok 4

Odskrutkujte skrutky kolies.

Výmena: zadné horné rameno – BMW X5 E53. Tip:
Aby ste sa vyhli zraneniu, pri odskrutkovávaní skrutiek držte koleso.
Krok 5

Odstráňte koleso.
Krok 6.1

Vyčistite všetky spojenia ramena. Použite drôtenú kefu.

Krok 6.2

Natrite a ošetrite všetky spojenia ramena. Použite sprej WD-40.

AUTODOC odporúča:
Výmena: zadné horné rameno – BMW X5 E53. Po aplikovaní spreja niekoľko minút počkajte.
Krok 7

Urobte si značku na krížovom nosníku a na skrutke na nastavenie náklonu.
Krok 8

Odskrutkujte upevnenie zadného vrchného ramena z čapu nápravy. Použite nástavec č.8. Použite kombinačný kľúč č.16. Použite ráčňový kľúč.
Krok 9

Odskrutkujte upevnenie ramena od nosníka. Použite nástavec č.18. Použite kombinačný kľúč č.18. Použite ráčňový kľúč.
Krok 10

Odstráňte upevňovaciu skrutku. Použite páčidlo.
Krok 11

Odstráňte guľový čap z hlavy ložiska čapu.
Krok 12

Odstráňte zadné vrchné rameno. Použite páčidlo.
Krok 13

Vyčistite montážne otvory a závit ramena odpruženia. Použite drôtenú kefu. Použite sprej WD-40.
Krok 14

Namontujte zadné vrchné rameno.

Výmena: zadné horné rameno – BMW X5 E53. AUTODOC odporúča:
Počas inštalačného procesu používajte iba nové skrutky a podložky.Nepoškoďte kryt guľového čapu.
Krok 15

Nainštalujte guľový čap do hlavy ložiska čapu. Použite páčidlo.
Krok 16

Nainštalujte upevňovacie prvky ovládacieho ramena.
Krok 17

Utiahnite upevnenie ramena k nosníku. Použite kombinačný kľúč č.18. Použite momentový kľúč. Utiahnite ju krútiacim momentom 59 Nm.
Krok 18

Podoprite rameno. Použite zdvihák s hydraulickými prevodmi.
Krok 19

Utiahnite upevnenie vodiaceho ramena k čapu nápravy. Použite nástavec č.16. Použite momentový kľúč. Utiahnite ju krútiacim momentom 56 Nm.
Krok 20

Odstráňte podperu spod ramena.

AUTODOC odporúča:
Výmena: zadné horné rameno – BMW X5 E53. Zdvihák na auto dajte dolu hladko, bez trhania, aby sa nepoškodili súčiastky a mechanizmy.
Krok 21

Vyčistite montážny otvor disku kolesa. Použite drôtenú kefu. Natrite kontaktný povrch. Použite medené mazivo.

Krok 22

Nainštalujte koleso.

Výmena: zadné horné rameno – BMW X5 E53. Odporúčajú odborníci z AUTODOC:
Na zabránenie zraneniu držte koleso pri zaskrutkovávaní upevňovacích skrutiek.
Krok 23

Zaskrutkujte skrutky kolies. Použite rázový nástavec na koleso č. 19.
Krok 24

Dajte auto dolu a skrutkujte skrutky v krížovom poradí. Použite momentový kľúč. Utiahnite ju krútiacim momentom 140 Nm.
Krok 25

Odstráňte zdviháky a kliny.
